初中物理电学专题二：电路的识别

识别电路连接方式的三种方法：

(1) 电流法。让电流从电源的正极出发，经过各用电器回到负极，若电流只有一条通路，则为串联电路；若电流在某处分为几条支路，且每一条支路都有用电器，则为并联电路。

(2)拆除法。在电路中拆除一个用电器，若其他用电器无法工作，则为串联电路，否则为并联电路。

(3)节点法。若电路中某两点间没有电源、用电器，则这两个点可看成一个点，进一步判断电路连接方式。

1. 课间做眼保健操时，小庆发现各班教室内的广播总是同时响，同时停。则这些广播的连接方式是( )

A. 一定是串联 B. 一定是并联 C. 可能是串联，也可能是并联 D. 不可能是并联

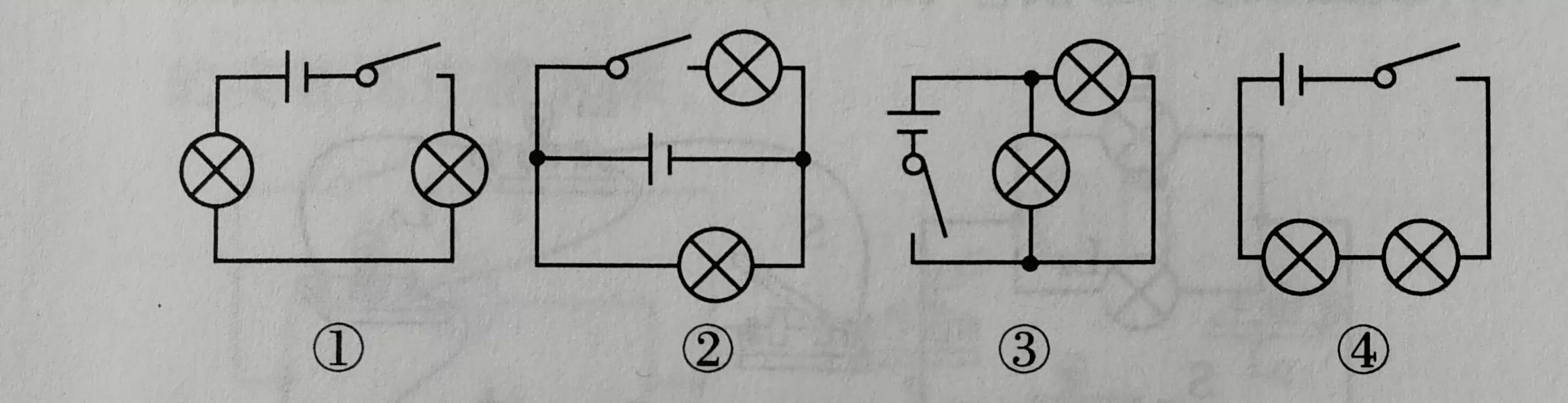

2. 如图所示的电路中属于串联电路的是( )

A. ①② B. ②③ C. ③④ D. ①④

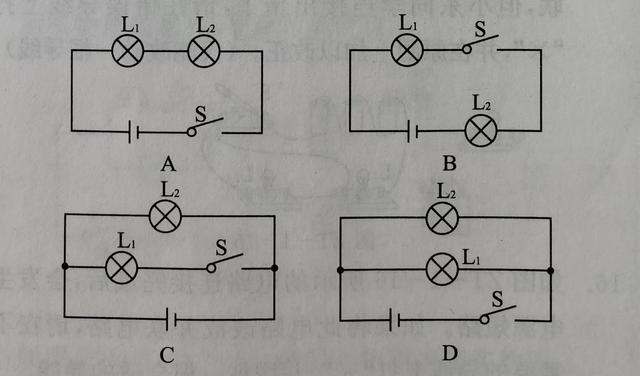

3. 如图所示，开关S能同时控制两盏灯，且两盏灯互不影响的电路是

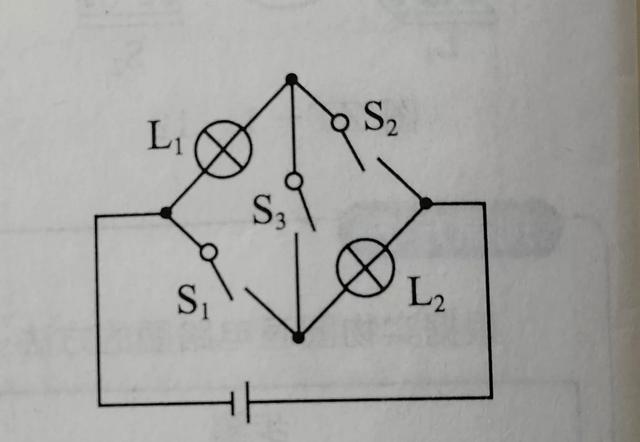

4. 如图所示，为使L1和L2组成并联电路，应该同时闭合开关()

A. S1 和S2 B. S1和S2 C. S2和S3 D. S1、S2和S3

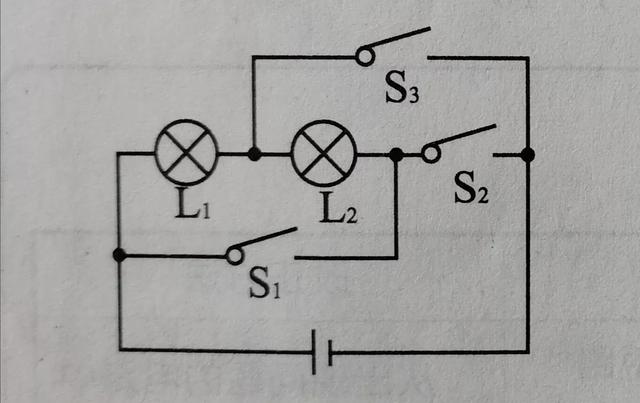

5. 如图所示，要使灯泡L1 和L2组成并联电路，应

A. 只闭合S2 B. 只闭合S3 C. 只闭合S1和S3 D. 只闭合S. 和S3

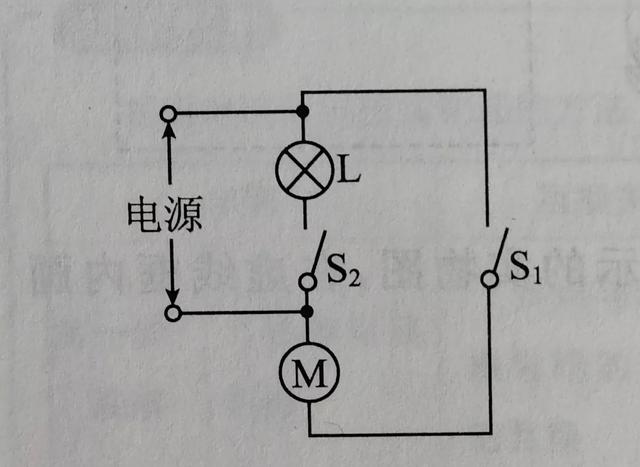

6. 如图所示是电冰箱的简化电路图，图中“M”是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是( )

A. S1闭合、S,断开时，照明灯与电动机并联

B. S1、S2都闭合时，照明灯与电动机串联

C. 打开冰箱门时，S1自动闭合，使得照明灯亮

D. 冰箱内温度降低到设定值时，S1自动断开，电

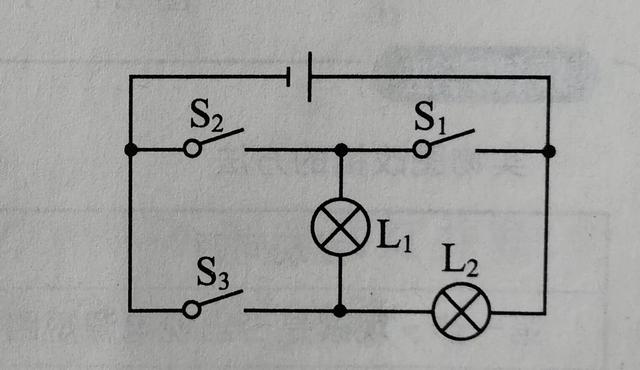

7. 如图所示的电路，下列说法不正确的

A. 若开关S、S3 断开，S2闭合，则两灯串联

B. 若开关S1、S3闭合，S2断开，则两灯并联

C. 当三个开关都闭合时，只有灯L2发光

D. 若开关S1、S2闭合，S3断开，只有灯L2 发光

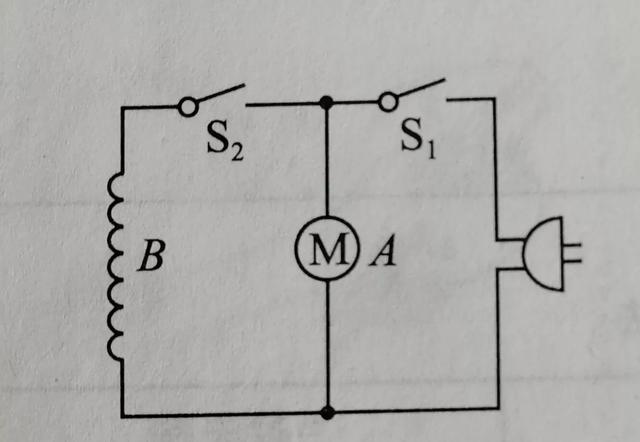

8. 一个能吹冷风和热风的电吹风简化电路图如图所示。图中A是吹风机，B是电热丝，,若只闭合开关S1 , 吹出的是 ；若开关S1和S2都闭合，吹出的是_ 。(均选填“冷风”或“热风”)

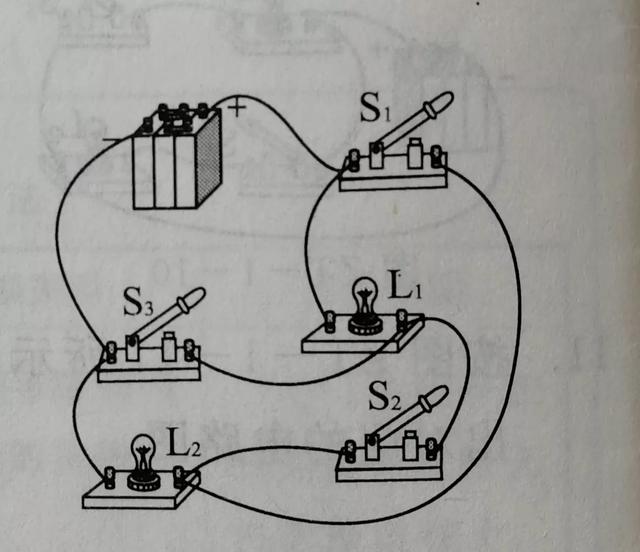

9. 根据如图所示电路图，回答下列问题。

(1) 若只使灯L1亮，应闭合开关 。

(2) 若只使灯L2亮，应闭合开关__ 。

(3) 若使灯L1、L2组成串联电路，应闭合开关__ 。

(4) 若使灯L、L2组成并联电路，应闭合开关__ 。

(5) 此电路中不能同时闭合开关__ 。
