一、实验目的 1、掌握基本RS、JK、D和T触发器的逻辑功能 2、掌握集成触发器的逻辑功能及使用方法 3、熟悉触发器之间相互转换的方法 二、实验原理 触发器具有两个稳定状态，用以表示逻辑状态“1”和“0”，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态，它是一个具有记忆功能的二进制信息存贮器件，是构成各种时序电路的最基本逻辑单元。

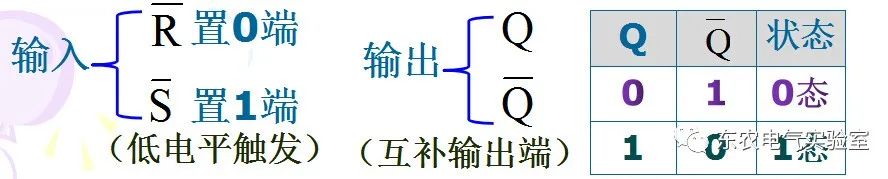

1、基本RS触发器

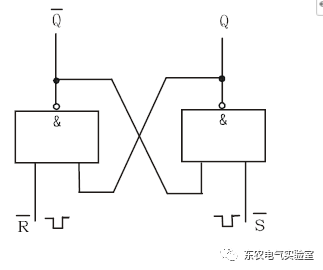

下图为由两个与非门交叉耦合构成的基本RS触发器，它是无时钟控制低电平直接触发的触发器。

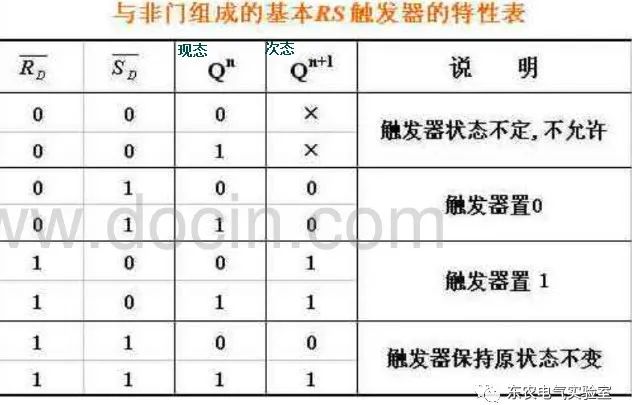

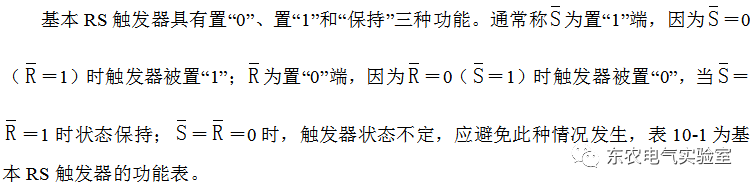

基本RS触发器的特性方程为

基本RS触发器。也可以用两个“或非门”组成，此时为高电平触发有效。

2、JK触发器

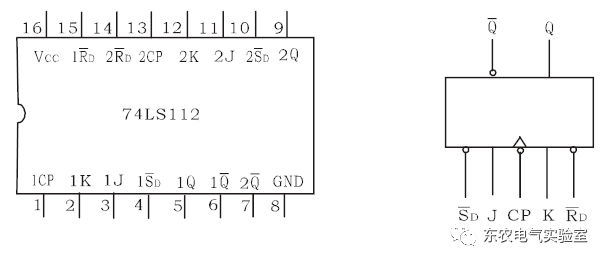

在输入信号为双端的情况下，JK触发器是功能完善、使用灵活和通用性较强的一种触发器。本实验采用74LS112双JK触发器，是下降边沿触发的边沿触发器。引脚功能及逻辑符号如下图所示。

JK触发器的状态方程为
