象形柱图是可以设置各种具象图形元素的柱状图。往往用在信息图中，用于有至少一个类目轴或时间轴的直角坐标系上。它既可以用图形的长宽变形表现数据，也可以用图形的个数、甚至是图形的颜色、透明度变化表现数据。

下面给大家介绍一下常见象形柱状图的画法：

一、基本象形柱状图

基本象形柱状图较普通柱状图，就是把图形用具体图像表示，pyecharts提供的标记类型包括 'circle', 'rect', 'roundRect', 'triangle', 'diamond', 'pin', 'arrow', 'none'

from pyecharts import options as optsfrom pyecharts.charts import PictorialBarfrom pyecharts.globals import SymbolTypelocation = ["山西", "四川", "西藏", "北京", "上海", "内蒙古", "云南", "黑龙江", "广东", "福建"]values = [13, 42, 67, 81, 86, 94, 166, 220, 249, 262]c = (    PictorialBar()    .add_xaxis(location)  #X轴坐标    .add_yaxis(           #y轴坐标        "",        values,           #数值        label_opts=opts.LabelOpts(is_show=False),   #不显示数值        symbol_size=18,                             #图形大小        symbol_repeat="fixed",                      #指定图形元素是否重复        symbol_offset=[0, 0],                       #图形相对于原本位置的偏移        is_symbol_clip=True,                        #是否剪裁图形        symbol=SymbolType.TRIANGLE,               #图形类型        color='#008B8B'    )    .reversal_axis()    .set_global_opts(        title_opts=opts.TitleOpts(),        xaxis_opts=opts.AxisOpts(is_show=False),  #不显示x轴        yaxis_opts=opts.AxisOpts(            axistick_opts=opts.AxisTickOpts(is_show=False),  #不显示y轴            axisline_opts=opts.AxisLineOpts(                linestyle_opts=opts.LineStyleOpts(opacity=0) #不显示坐标线            ),        ),    ))c.render_notebook()

参数介绍：

add_xaxis：x轴坐标add_yaxis：y轴坐标reversal_axis：图形反转AxisOpts：设置x轴坐标AxisOpts：设置y轴坐标

二、引接外部图片

如果感觉pyecharts自带图形不够过瘾，不用怕，我们可以引用外接图片，下面给大家介绍两种方法：

1.引用矢量路径

这里给大家推荐1个网站：

https://www.iconfont.cn/search/index

这里有大量的矢量图形

以火狐浏览器为例，选择自己喜欢的图形，打开抓包工具点击下载

打开json格式的返回数据：

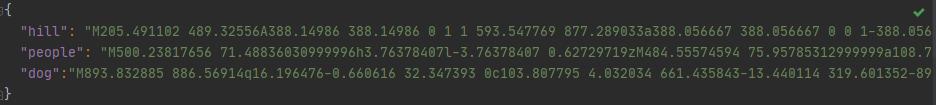

svg的内容就是该图片的矢量路径。可以将自己喜欢的图片矢量路径存入json格式文件：

这样以后就可以直接调用了

import jsonfrom pyecharts import options as optsfrom pyecharts.charts import PictorialBarkind = ["汽车", "山", "狗", "人"]with open("symbol.json", "r", encoding="utf-8") as f:    symbols = json.load(f)c = (    PictorialBar()    .add_xaxis(kind)    .add_yaxis(        "2019",        [            {"value": 184, "symbol": 'path://'+symbols["car"]},            {"value": 89, "symbol": 'path://'+symbols["hill"]},            {"value": 73, "symbol": 'path://'+symbols["dog"]},            {"value": 91, "symbol": 'path://'+symbols["people"]}, #引用矢量图形        ],        label_opts=opts.LabelOpts(is_show=False),        symbol_size=22,        symbol_repeat="fixed",        symbol_offset=[0, 5],               #调整图片位置，否则会重叠        is_symbol_clip=True,        symbol_rotate=180,                  #对图形进行旋转        color='#32CD32'    )    .add_yaxis(        "2020",        [            {"value": 114, "symbol": 'path://'+symbols["car"]},            {"value": 69, "symbol": 'path://'+symbols["hill"]},            {"value": 85, "symbol": 'path://'+symbols["dog"]},            {"value": 73, "symbol": 'path://'+symbols["people"]}, #引用矢量图形        ],        label_opts=opts.LabelOpts(is_show=False),        symbol_size=22,        symbol_repeat="fixed",        symbol_offset=[0, -25],             #调整图片位置，否则会重叠        is_symbol_clip=True,        symbol_rotate=180,                  #对图形进行旋转        color='#FF4500'    )    .reversal_axis()    .set_global_opts(        title_opts=opts.TitleOpts(),        xaxis_opts=opts.AxisOpts(is_show=False),        yaxis_opts=opts.AxisOpts(            axistick_opts=opts.AxisTickOpts(is_show=False),            axisline_opts=opts.AxisLineOpts(                linestyle_opts=opts.LineStyleOpts(opacity=0)            ),        ),    ))c.render_notebook()

参数介绍都在程序中

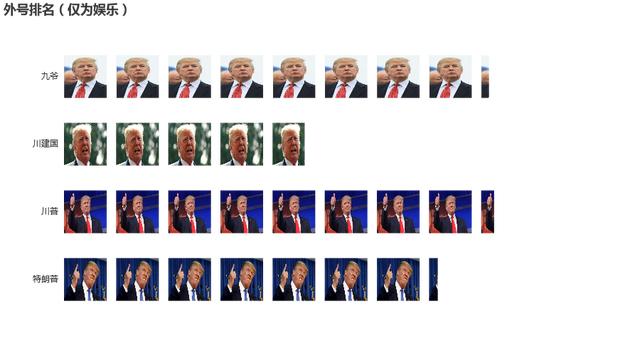

2.调用图片url

c = (    PictorialBar()    .add_xaxis(location)    .add_yaxis(        "",        [            {"value": 73, "symbol": 'image://'+url_t1},            {"value": 84, "symbol": 'image://'+url_t2},            {"value": 47, "symbol": 'image://'+url_t3},            {"value": 83, "symbol": 'image://'+url_t4}, #引用url图形        ],        label_opts=opts.LabelOpts(is_show=False),        symbol_size=60,        symbol_repeat="fixed",        symbol_offset=[0, 0],        is_symbol_clip=True,      )    .reversal_axis()    .set_global_opts(        title_opts=opts.TitleOpts(),        xaxis_opts=opts.AxisOpts(is_show=False),        yaxis_opts=opts.AxisOpts(            axistick_opts=opts.AxisTickOpts(is_show=False),            axisline_opts=opts.AxisLineOpts(                linestyle_opts=opts.LineStyleOpts(opacity=0)            ),        ),    ))c.render_notebook()

和第一种方法区别在于图片地址不同，但是却更方便一些，基本所有图片都能引用。

-完-
