电路的串联和并联

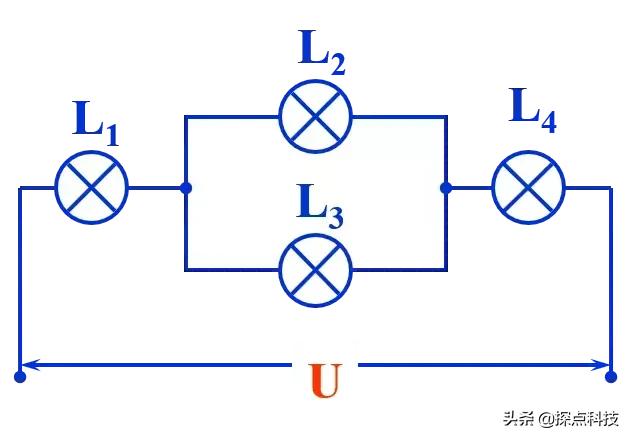

什么是电路的串联和并联呢？

• 电路的串联：将电路中的元件用导线一次首尾相连就形成了串联形式。下图表示三个电阻的串联。

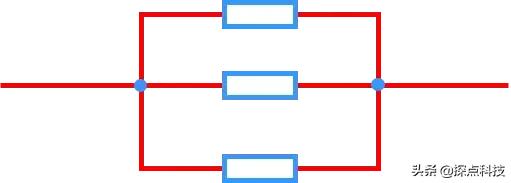

• 电路的并联：将电路中多个元件(至少两个)一端连在一起，另一端也连在一起，就形成了并联形式。下图表示三个电阻的并联。

电路串联和并联的特点

下面用图例的形式给大家分享一下串联电路和并联电路中电压、电流和电阻的特点：

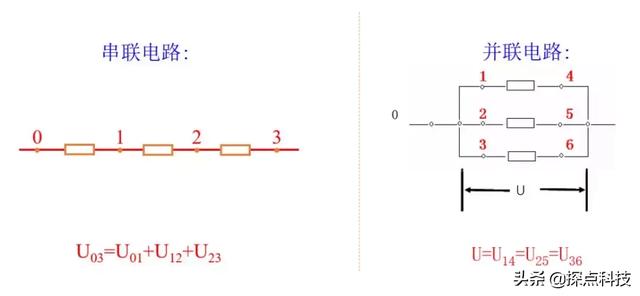

1、电压特点

• 串联电路两端的总电压等于各部分电路电压之和
• 并联电路的总电压与各支路的电压相等

2、电流特点

• 串联电路各处的电流相等
• 并联电路的总电流等于各支路电流之和

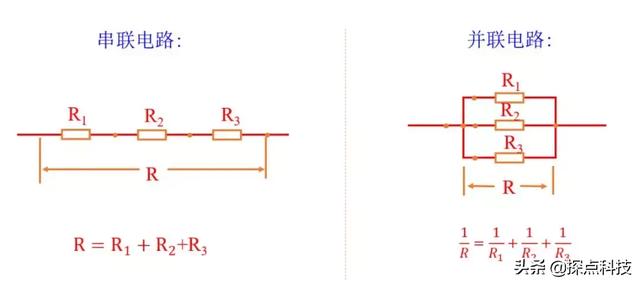

3、电阻特点

• 串联电路的总电阻等于各部分电路电阻之和
• 并联电路总电阻的倒数等于各支路电阻的倒数之和

小结

这里说一种串联、并联电路理解的思路：把电路中导线比作河流、电阻比作水坝。

电阻的串联，好比是一条河流中连续建了几个水坝，由于是在同一河流中，所以河流中的水流是同样的，这就相当于电路中的电流是相等的；整条河流对水流的阻碍作用就相当于河流中所有水坝阻碍作用效果相加，也就是串联电路整体电阻就相当于各个电阻之和。

电阻的并联，好比是一条河流出现了好几条分支，每条支流上都建有一个水坝，整条河流的水流就相当于各支流的水流相加，这就相当于并联电路的总电流等于各支路电流之和；从河流总体来看，各支流分别承担了水坝的阻碍作用，总体效果上阻碍作用是减弱了，相当于并联电路中总体电阻要比各支路电阻都要小。

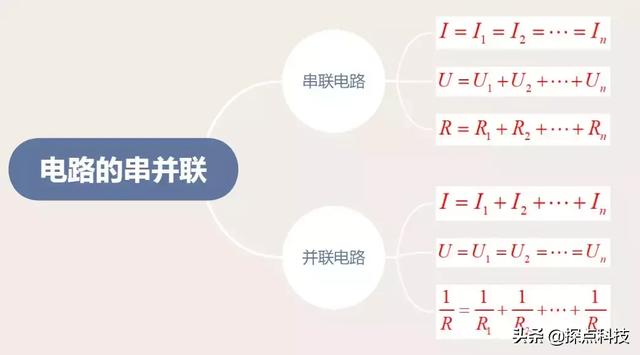

下面再以思维导图的形式总结一下串并联电路的特点：

划重点

‍为了帮助大家理解和掌握，总结一下本篇内容。(其中有些片面的措辞，希望大家通过今后不断的学习找出其中不严谨的地方。)

• 什么是电路的串并联？
• 电路的串联是把几个导体元件依次首尾相连的方式。
• 电路的并联是把几个导体元件的一端连在一起，另一端也连在一起,然后把两端接入电路的方式。
• 串联电路和并联电路的特点是什么？
