通过前面的文章我们对单片机有了一个初步的认识,但都是知识理论的东西,没有实际操作。那么本文就将介绍如何利用软件搭建硬件环境,如何编写程序,如何生成HEX文件,我将以一个项目的态度去对待每一个实验,逐步介绍完成一个项目该如何去做。现在就需要大家来动手操作了,我们目前需要两款电脑软件Proteus和Keil uVision5,希望大家准备好。
0. 分析产品设计需求
我们要做一个产品,首先要知道它要实现什么样的功能。那么我们来分析一下点亮LED灯的功能。
该实验功能:实现单LED灯亮。
硬件需求:单片机最小系统,LED小灯,330Ω电阻。

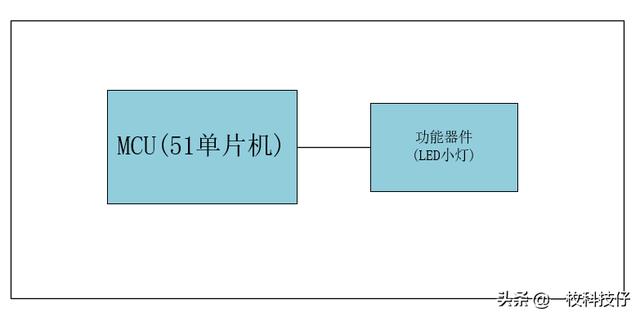

功能框图:
![4eeb5a28632fa2abbbc0bcca8a0e623a.png](https://img-blog.csdnimg.cn/img_convert/4eeb5a28632fa2abbbc0bcca8a0e623a.png)
点亮LED小灯实验功能框图
这就是一个简单的功能框图,我们在设计产品的时候最先就要确定产品功能,画出功能框图。
1. 搭建硬件环境
当我们确定了产品功能之后就可以开始搭建硬件环境,当然如果是在真实的开发环境中,这中间还有许多步骤。这里就不展开赘述了。
根据功能框图我们在Proteus中绘制出实验原理图,下面我向大家展示如何使用Proteus。
第一步:打开软件

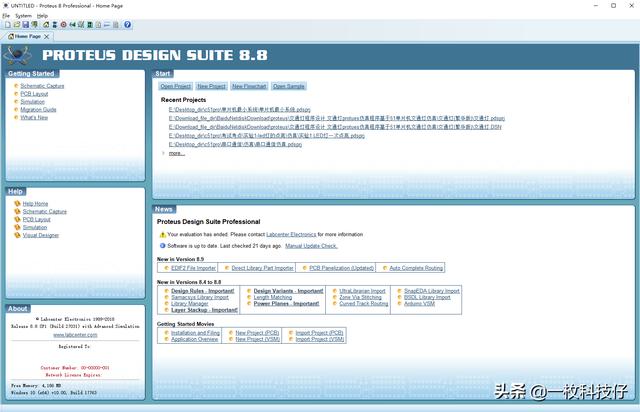

![d6e8be43d8da3c8008959a4bc089f03c.png](https://img-blog.csdnimg.cn/img_convert/d6e8be43d8da3c8008959a4bc089f03c.png)
proteus软件界面图
第二步:新建项目

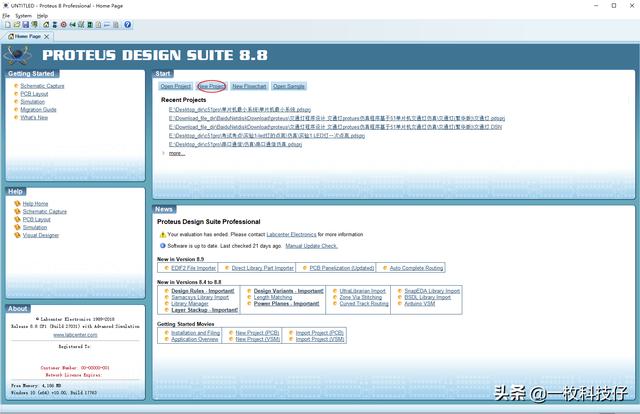

![ad23f3837c1d2993baa63b9ed0663adb.png](https://img-blog.csdnimg.cn/img_convert/ad23f3837c1d2993baa63b9ed0663adb.png)
点击新建项目按钮

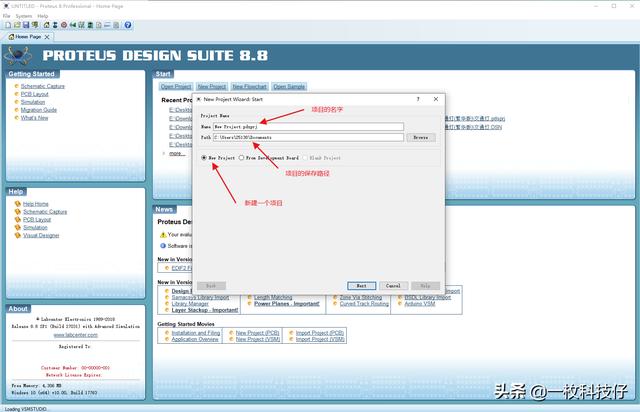

![5c38718a21072c27e8a5e2c647f1afe1.png](https://img-blog.csdnimg.cn/img_convert/5c38718a21072c27e8a5e2c647f1afe1.png)
新建项目界面示意图

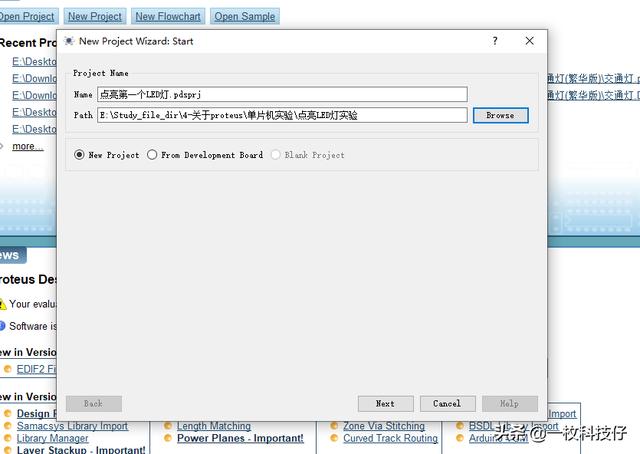

![dbe7497d062b31d42547217b9116850b.png](https://img-blog.csdnimg.cn/img_convert/dbe7497d062b31d42547217b9116850b.png)
我比较推荐的做法
我比较推荐每一个项目都单独建一个文件夹存放,并且要取一个有意义的名字,知道自己做的是什么项目,方便后期自己查看。修改好之后点击NEXT就出现了下面这个界面。

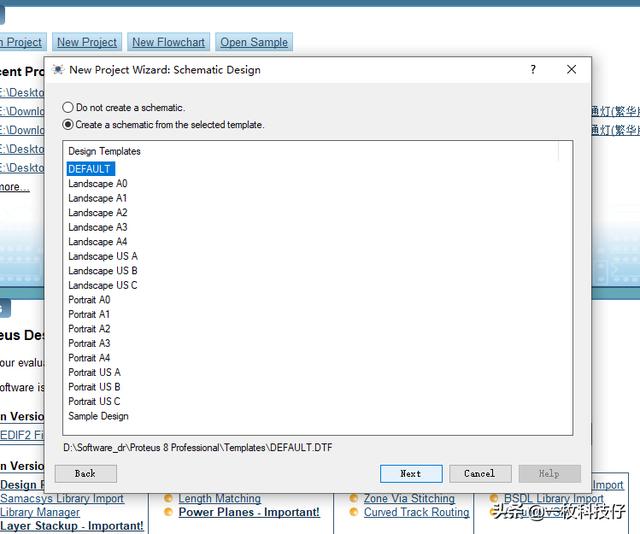

![dda084668e4671ad7fd9fcccf6e297d3.png](https://img-blog.csdnimg.cn/img_convert/dda084668e4671ad7fd9fcccf6e297d3.png)
proteus原理图纸张选择
这里是选择原理图纸张大小,一般我们选择默认(DEFAULT)大小就可以了,如果有打印或者其他需求再根据要求去选择纸张打下,然后点击NEXT。

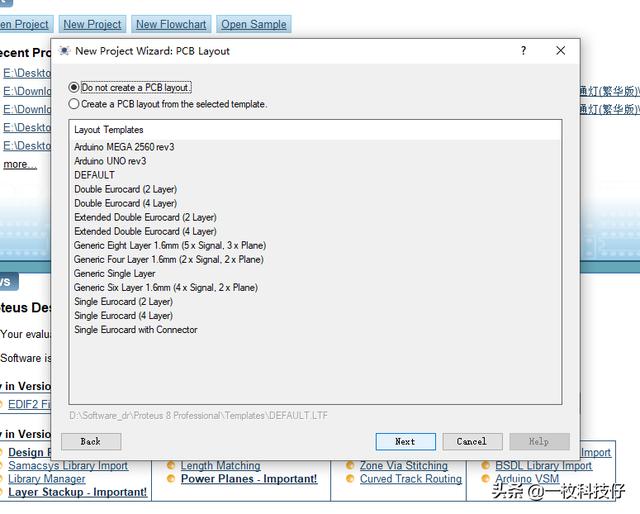

![82971c2b69b4c337091ffa72fbe4e886.png](https://img-blog.csdnimg.cn/img_convert/82971c2b69b4c337091ffa72fbe4e886.png)
proteus选择绘制PCB界面
这里是选择是否创建PCB,因为我们只是做实验,就不用绘制PCB了,第一个选项就行,然后点击NEXT。
