1. MQTT的发布

MQTT发布中最重要的是PUBLISH数据包，PUBLISH数据包是用于sender和receiver之间传输消息数据的。当Publisher要向某个Topic发布一条消息的时候，Publisher会向Broker发送一个PUBLISH数据包；当Broker要将一条消息转发给订阅了某条主题的Subscriber时，Broker也会向该Subscriber发送一个PUBLISH数据包。因为PUBLISH传输过程中涉及到了QoS，Recevier收到sender的PUBLISH数据包之后会根据QoS的不同，还有后续不同的应答流程（只有当QoS为0时，Receiver不做任何应答），所以关于这个具体的流程，在QoS那一章节进行讲述。下面对PUBLISH数据包进行讲解：

1.1. PUBLISH数据包

1.1.1. 固定头

PUBLISH的固定头包含了一下内容：

消息重复标识（DUP flag）：1bit，0 或者 1，当 DUP flag = 1 的时候，代表该消息是一条重发消息，因 Receiver 没有确认收到之前的消息而重新发送的。这个标识只在 QoS 大于 0 的消息中使用。
QoS：2bit，0、1 或者 2，代表 PUBLISH 消息的 QoS level。
Retain 标识（Retain flag）：1bit，0 或者 1。在从 Client 发送到 Broker 的 PUBLISH 消息中被设为 1 的时候，Broker 应该保存该条消息，当之后有任何新的 Subscriber 订阅 PUBLISH 消息中指定的主题时，都会先收到该条消息，这种消息也叫 Retained 消息。在从 Broker 发送到 Client 的 PUBLISH 消息中被设为 1 的时候，代表该条消息是一条 Retained 消息。

1.1.2. 可变头

数据包标识（ Packet Identifier）：2字节，用来标识一个唯一数据包。数据包标识只需要保证在从 Sender 到 Receiver 的一次消息交互（比如发送、应答为一次交互）中保持唯一就好，只在QoS大于1的消息中使用，因为QoS大于1的消息有应答流程。
主题名称（Topic Name）：主题名称是一个 UTF-8 编码的字符串，用来命名该消息发布到哪一个主题，Topic Name 可以是长度大于等于 1 任何一个字符串（可包含空格）。但是在实际项目中，我们最好还是遵循以下一些最优方法。
- 主题名称应该包含层级，不同的层级用 / 划分。
- 主题名称开头不要使用/
- 不要在主题中使用空格
- 只使用ASCII字符
- 主题名称在可读的前提下尽量短
- 主题是大小写敏感的，“data”和“Data”是两个不同的主题
- 以$为开头的主题属于Broker预留的系统主题，通常用于发布Broker的内部统计信息，所以在自己定义时不要使用$开头的主题手法数据。

1.1.3. 消息体

PUBLISH数据包的消息体中包含的是该消息要发送的具体数据，数据可以是任何格式的：二进制数据、文本、JSON等都可以。

2. MQTT的订阅

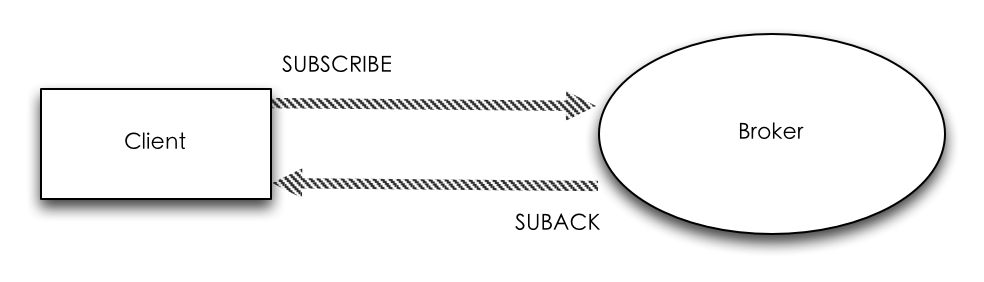

订阅主题的流程如下图所示：

Client向Broker发送一个SUBSCRIBE数据包，该数据包中含有Client想要订阅的主题和其他一些参数；
Broker收到SUBSCRIBE数据包后，向Client发送一个SUBACK数据包作为应答。

2.1. SUBSCRIBE数据包

2.1.1. 可变头

数据包标识（Packet Identifier）：两个字节，用来唯一标识一个数据包，数据包标识只需要保证在从 Sender 到 Receiver 的一次消息交互中保持唯一。

2.1.2. 消息体

订阅列表（List of Subscriptions）：SUBSCRIBE 的消息体中包含 Client 想要订阅的主题列表，列表中的每一项由订阅主题名和对应的 QoS 组成。主题名说明
主题名中可以包含通配符，单层通配符“+”和多层通配符“#”。使用包含通配符的主题名可以订阅满足匹配条件的所有主题。为了和 PUBLISH 中的主题区分，我们叫 SUBSCRIBE 中的主题名为主题过滤器（Topic Filter）。
- 单层通配符“+”：“+”可以用来指代任意一个层级。
  举例：
  如“sensor/+/tem”，可以匹配：
  - sensor/data/tem
  - sensor/cmd/tem

不可以匹配：

- sensor/data/01/tem
- 多层通配符“#”：“#”和“+”的区别在于，“#”可以用来指代任意多个层。但是"#"必须是Topic Filter的最后一个字符，同时必须跟在“/“后面，除非Topic Filter只包含一个”#“这一个字符。如“#”是一个合法的Topic Filter，而“sensor#”不是一个合法的Topic Filter。
  举例：
  如“sensor/data/#”，可匹配：
  - sensor/data
  - sensor/data/tem
  - sensor/data/tem/01
  - sensor/data/tem/01/02

不可以匹配：

- - sensor/cmd/tem

QoS说明
SUBSCRIBE数据包中QoS代表针对某一个或着某一组的主题，Client希望Broker在转发来自这些主题的消息给它时，消息使用的QoS级别。

2.2. SUBACK数据包

为确认每一次的订阅，Broker收到SUBSCRIBE之后会回复一个SUBACK数据包作为应答。SUBACK数据包包含以下内容：

2.2.1. 可变头

数据包标识（Packet Identifier）：两个字节，用来唯一标识一个数据包，数据包标识只需要保证在从 Sender 到 Receiver 的一次消息交互中保持唯一。

2.2.2. 消息体

返回码（return codes）：SUBBACK 数据包包含了一组返回码，返回码的数量和顺序和 SUBSCRIBE 数据包的订阅列表对应，用于标识订阅类别中的每一个订阅项的订阅结果。

返回码含义0订阅成功，最大可用QoS为01订阅成功，最大可用QoS为12订阅成功，最大可用QoS为2128订阅失败

返回码0~2表示订阅成功，并且Broker授予Subscriber不同等级的QoS，这个等级可能会和SubScriber在SUBSCRIBE数据包中要求的不一样。128表示订阅失败，可能是没有权限订阅这个主题，或者订阅主题的格式不对。

QoS返回和订阅时不一样的原因可以参见QoS中的QoS降级的相关知识。

3. MQTT的取消订阅

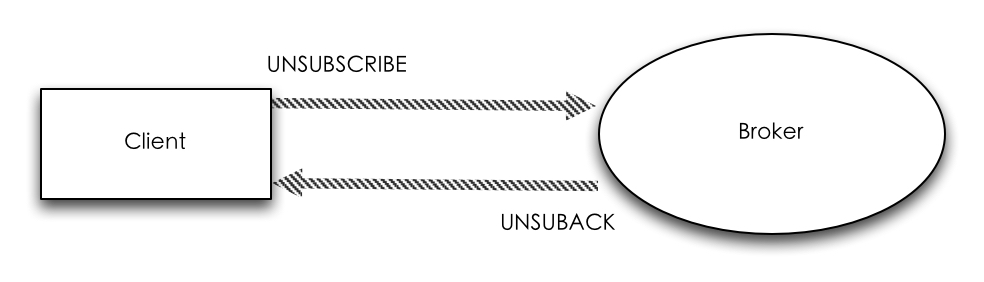

subscriber也可以取消对某些主题的订阅，取消订阅的流程如下图所示：

subscriber向Broker发送一个UNSUBSCRIBE数据包，该数据包包含想要取消订阅的主题；
Broker收到UNSUBSCRIBE数据包之后，向subscriber发送一个UNSUBACK数据包作为应答。

3.1. UNSUBSCRIBE数据包

3.1.1. 可变头

数据包标识（Packet Identifier）：两个字节，用来唯一标识一个数据包，数据包标识只需要保证在从 Sender 到 Receiver 的一次消息交互中保持唯一。

3.1.2. 消息体

主题列表（List of Topics）：UNSUBSCRIBE 的消息体中包含 Client 想要取消订阅的主题过滤器列表，这些主题过滤器和 SUBSCRIBE 数据包中一样，可以包含通配符。UNSUBSCRIBE 消息体里面不再包含主题过滤器对应的 QoS 了。

3.2. UNSUBACK数据包

Broker收到UNSUBSCRIBE数据包之后会回复一个UNSUBACK数据包作为应答。UNSUBACK数据包内容如下：

3.2.1. 可变头

数据包标识（Packet Identifier）：两个字节，用来唯一标识一个数据包，数据包标识只需要保证在从 Sender 到 Receiver 的一次消息交互中保持唯一。

3.2.2. 消息体

UNSUBACK 数据包没有消息体。

4. 代码实践

4.1. 发布消息

向一个主题发布一条QoS为1的数据包，发送成功之后断开连接：

import paho.mqtt.client as mqtt

def on_publish(client, userdata, mid):
    print("message ID ", mid)
    client.disconnect()

def on_connect(client, userdata, flags, rc):
    if rc == 0:
        client.publish("test", payload="hello world", qos=1)
    else:
        print("connection failed ", rc)

mqtt_client = mqtt.Client(client_id="demo_mqtt_pub", clean_session=False)
mqtt_client.on_connect = on_connect
mqtt_client.on_publish = on_publish
mqtt_client.connect("192.168.10.239", 1883)
mqtt_client.loop_forever()

运行上述代码，输出如下：

message ID  1

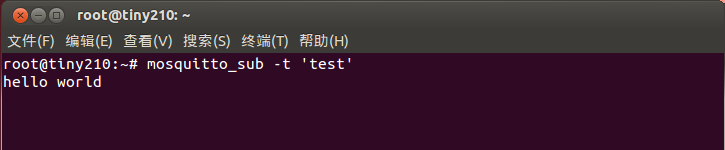

相应订阅了test主题的订阅方输出如下：

4.2. 订阅消息

通常我们在建立和 Broker 的连接之后就可以开始订阅了，如果你建立的是持久会话的连接，那么有可能 Broker 已经保存你在之前的连接时订阅的主题，你就没有必要再发起 SUBSCRIBE 请求了，这个小优化在网络带宽或者设备处理能力较差的情况尤为重要。相应的代码如下：

import paho.mqtt.client as mqtt

'''
当代理响应订阅请求时被调用
'''
def on_subscribe(client, userdata, mid, granted_qos):
    print("granted_qos:", granted_qos)

'''
当收到关于客户订阅的主题的消息时调用
'''
def on_message(client, userdata, message):
    print(message.topic, message.payload)

def on_connect(client, userdata, flags, rc):
    if rc == 0 :
        if flags["session present"] == 0:
            print("subscribing")
            client.subscribe("test", 1)
    else:
        print("connection failed ", rc)

mqtt_client = mqtt.Client(client_id="demo_mqtt_sub", clean_session=False)
mqtt_client.on_connect = on_connect
mqtt_client.on_subscribe = on_subscribe
mqtt_client.on_message = on_message

mqtt_client.connect("192.168.10.239", 1883)
mqtt_client.loop_forever()

运行上述代码得到如下输出结果：

subscribing
granted_qos: (1,)

当运行的发布消息中的代码之后，将输出：

test b'hello world'

当终止掉订阅消息中的代码运行之后，再次运行该代码，会发现什么都不输出。因为第一次运行的时候，Broker 上面没有保存这个 Client 的会话，所以需要进行订阅，当重新运行之后，因为 Broker 上面已经保存了这个 Client 的会话，所以就不需要再订阅了，你就不会看到订阅相关的输出了。

4.3. 取消订阅

在上述订阅消息中建立连接并订阅了相应主题的基础上，我们取消对之前订阅的主题

import paho.mqtt.client as mqtt

'''
当代理响应取消订阅请求时调用
'''
def on_unsubscribe(client, userdata, mid):
    print("message id:", mid)
    client.disconnect()

def on_connect(client, userdata, flags, rc):
    if rc == 0 :
        print("unsubscribing")
        client.unsubscribe("test")
    else:
        print("connection failed ", rc)

mqtt_client = mqtt.Client(client_id="demo_mqtt_sub", clean_session=False)
mqtt_client.on_connect = on_connect
mqtt_client.on_unsubscribe = on_unsubscribe

mqtt_client.connect("192.168.10.239", 1883)
mqtt_client.loop_forever()

相应的输出如下：

unsubscribing
message id: 1

之后再运行订阅消息中的代码和发布消息中的代码，此时运行订阅消息的终端不再有输出。
