产品介绍
H5U系列EtherCAT总线高性能小型PLC
![e28ad3df09b72d926495a0cd7f1c844b.png](https://img-blog.csdnimg.cn/img_convert/e28ad3df09b72d926495a0cd7f1c844b.png)

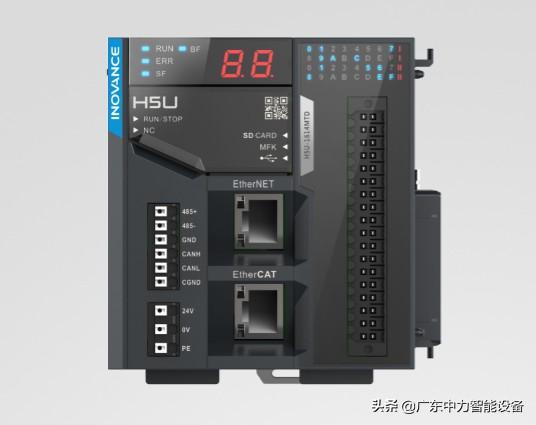

H5U系列EtherCAT总线高性能小型PLC产品
技术优势
接口丰富,可实现一站式解决方案:EtherCAT控制伺服,CAN 控制变频器,脉冲控制步进,以太网接口信息化,485接仪表和传感器
支持32轴PTP运动控制,轴控功能符合PLC-OPEN规范,支持绝对/相对、速度、转矩、点动控制。本地脉冲和EtherCAT轴共用一套运动控制指令,方便易用
最大支持96个EtherCAT从站,主机最大可带16个GL(AM600)系列本地扩展模块
使用LD/SFC编程,支持FB/FC功能(LD),支持功能块授权,支持 LD语言和图形块混合编程,支持自定义变量编程、编程输入助手;支持免编程伺服调试
主机支持4轴200kHz脉冲输出,4路200kHz高速输入
支持1路CAN和1路485通信,支持以太网ModbusTCP和Socket指令
H2U系列通用型小型PLC
![d1b82d3391deffc9aa799b02f710e321.png](https://img-blog.csdnimg.cn/img_convert/d1b82d3391deffc9aa799b02f710e321.png)

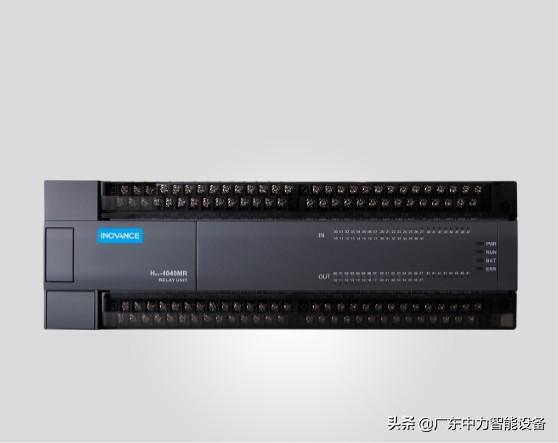

H2U系列通用型小型PLC产品
H2u系列PLC隶属汇川第二代小型PLC,属于通用型PLC,点数覆盖全面,从20点~128点一应俱全,最大可扩展至256点。主机自带3轴高速定位输出,6通道高速计数器,并有3个串口可供使用。通过扩展卡可以实现CAN通信,以太网通信。更有各种型号的温度,模拟量扩展模块。是自动化设备合适选择。
技术优势
支持16K步用户程序,8K字元件
高速输入6×60K
高速输出3×100K,
内置RS485×2,RS422×1
内置USB接口,支持下载调试,系统升级
支持本地扩展最大点数:256
支持本地模拟量扩展最大32通道
支持CANLink扩展模块32个
逻辑指令250ns,浮点运算:8us
支持各类扩展卡:模拟量,CAN,以太网,RS232,RS422
参数及型号
![b54db48f706b0f4df4803becf973156f.png](https://img-blog.csdnimg.cn/img_convert/b54db48f706b0f4df4803becf973156f.png)

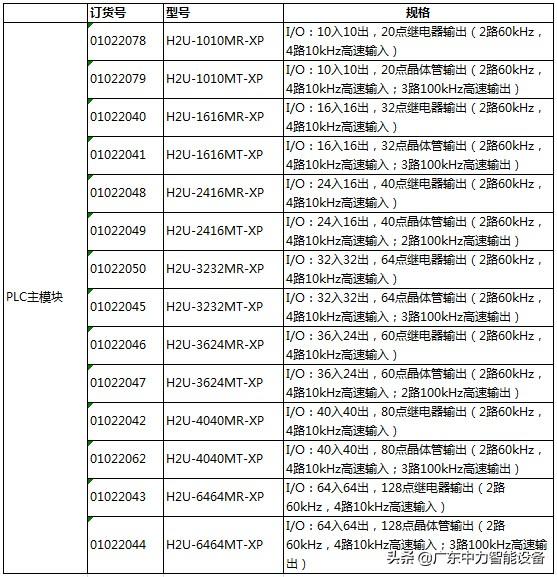

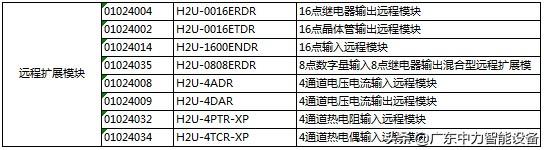

H2U系列通用型小型PLC产品参数及型号
![521de9bcf8b6a816f1c9cedd054390e7.png](https://img-blog.csdnimg.cn/img_convert/521de9bcf8b6a816f1c9cedd054390e7.png)
H2U系列通用型小型PLC产品参数及型号
![3e47f36d47636d839387e024c56521ab.png](https://img-blog.csdnimg.cn/img_convert/3e47f36d47636d839387e024c56521ab.png)
H2U系列通用型小型PLC产品参数及型号
![ee2a45eadd34a1eb25808ddeeb3634b3.png](https://img-blog.csdnimg.cn/img_convert/ee2a45eadd34a1eb25808ddeeb3634b3.png)
H2U系列通用型小型PLC产品参数及型号
H1U系列简易型小型PLC
![e713f7429f13b63d6b76ee41be611a8b.png](https://img-blog.csdnimg.cn/img_convert/e713f7429f13b63d6b76ee41be611a8b.png)
H1U系列简易型小型PLC
H1u系列PLC隶属汇川小型PLC经济型系列,其主要特点具备小体积,大程序容量,并具备3轴高速100K脉冲以便实现高精度定位。支持CANlink扩展卡扩展H2u系列的远程扩展模块来丰富IO。该系列PLC点数覆盖14~60点。是小型自动化设备高性价比的选择。
技术优势
支持16K步用户程序,8K字数据元件
高速输入2×60K+4×10K
高速输出3×100K
内置RS485×1,RS422×1
内置USB接口,支持下载调试,系统升级
支持CANLink扩展模块32个
逻辑指令250ns,浮点运算:8us
支持扩展卡:模拟量,CAN,RS232

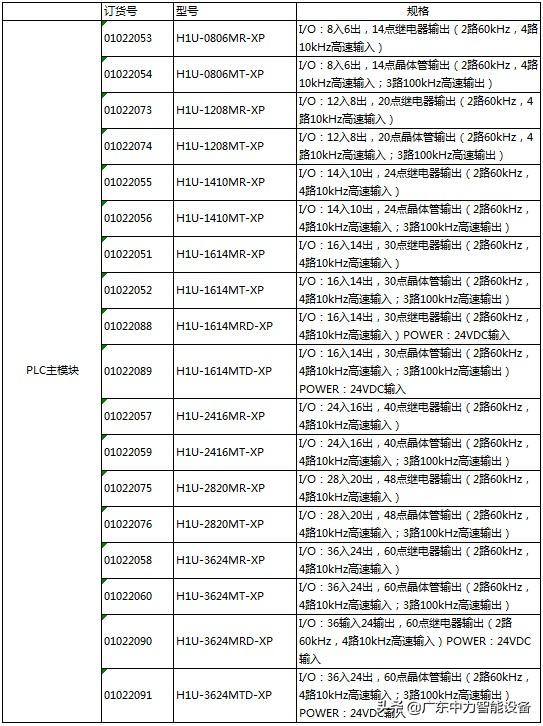

参数及型号
![e55f1fd38a6ecba505bff9cdae5302ed.png](https://img-blog.csdnimg.cn/img_convert/e55f1fd38a6ecba505bff9cdae5302ed.png)
H1U系列简易型小型PLC参数及型号
![e8c963a5037138254f18ef8101e393b0.png](https://img-blog.csdnimg.cn/img_convert/e8c963a5037138254f18ef8101e393b0.png)
H1U系列简易型小型PLC参数及型号
![6d5d76a1ac950657c6f24cae54febb02.png](https://img-blog.csdnimg.cn/img_convert/6d5d76a1ac950657c6f24cae54febb02.png)
H1U系列简易型小型PLC参数及型号

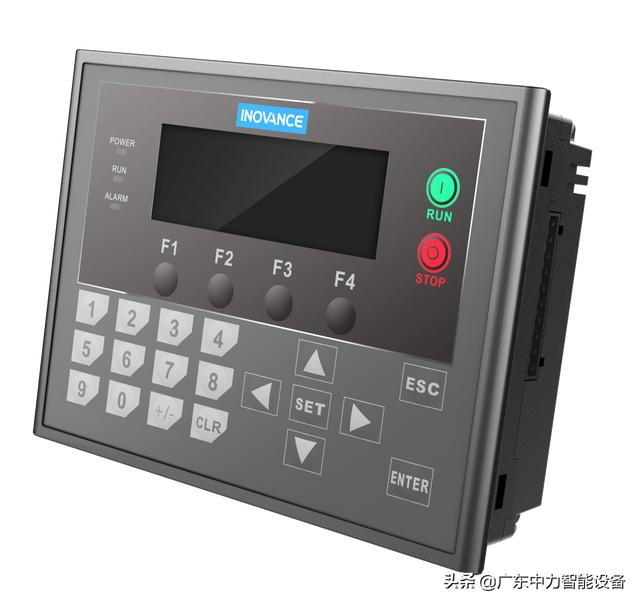

H0U系列显控一体多功能型小型PLC
![e1a645909df761806d0b9810f944120a.png](https://img-blog.csdnimg.cn/img_convert/e1a645909df761806d0b9810f944120a.png)
H0U系列显控一体多功能型小型PLC产品
H0u系列PLC隶属汇川小型PLC显控一体化系列,集显示与控制一体。主机多达25个物理按键,可以任意定义功能。采用工业点阵显示屏高达192*64分辨率。是小型自动化设备的一体化解决方案 。
技术优势
支持8K步用户程序,用户TOD程序的最大容量为56kB,8K字数据元件
支持中英文双界面,可动态切换
高速输入2×60K+4×10K
高速输出2×100K
内置RS485×3(COM0通道支持下载调试,COM)
内置USB接口,支持下载调试,系统升级
部分机型内置CAN通信接口:可扩展远程模块32个
逻辑指令250ns,浮点运算:8us
部分机型内置模拟量,温度检测
参数及型号
![6812d3994be7645a8f7de8c913da8863.png](https://img-blog.csdnimg.cn/img_convert/6812d3994be7645a8f7de8c913da8863.png)

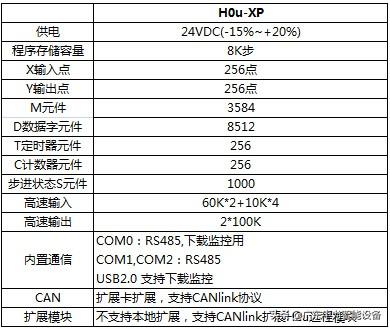

H0U系列显控一体多功能型小型PLC产品参数及型号
![65c1da275bcc3288901535bcf98e828e.png](https://img-blog.csdnimg.cn/img_convert/65c1da275bcc3288901535bcf98e828e.png)
H0U系列显控一体多功能型小型PLC产品参数及型号
![11fcb1de12e7707b2f995ff2cb5529f6.png](https://img-blog.csdnimg.cn/img_convert/11fcb1de12e7707b2f995ff2cb5529f6.png)
H0U系列显控一体多功能型小型PLC产品参数及型号

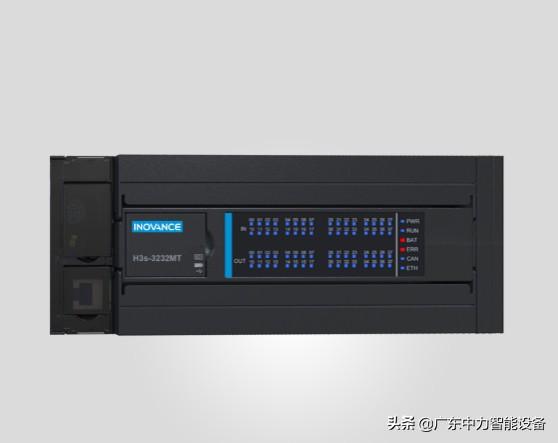

H3S系列高性能经济型小型PLC
![053c96704d75f7f532cc589f2f38ec8a.png](https://img-blog.csdnimg.cn/img_convert/053c96704d75f7f532cc589f2f38ec8a.png)
H3S系列高性能经济型小型PLC产品
技术优势
支持程序存储空间64K步,数据存储容量48K字
2路串口支持Modbus、监控等其他协议
1路100M的以太网接口支持Modbus TCP/IP和自由口协议
5路200kHz脉冲输出,丰富的定位控制指令,可以实现S曲线加减速、凸轮同步控制,支持2轴直线和圆弧插补
4路200kHz高速输入,实现单相、AB相脉冲计数,支持中断和脉冲捕捉功能
编程口可以是USB接口或以太网接口
H2S系列通用经济型小型PLC
![e7e3638e2984f5d8426ab51b279797fc.png](https://img-blog.csdnimg.cn/img_convert/e7e3638e2984f5d8426ab51b279797fc.png)
H2S系列通用经济型小型PLC产品
技术优势
支持程序存储空间8K步
集成1路485和1路485/422通信接口,支持Modbus通信,方便HMI连接
支持3路100kHz脉冲输出,具有丰富的定位控制指令
支持2路60kHz、4路10kHz高速输入,可以实现单相、AB相脉冲计数,支持中断和脉冲捕捉功能
最大可扩展IO模块到256点,最大可扩展4个特殊模块
可通过USB接口下载和调试程序
H1S系列简易经济型小型PLC
![3d218b657bd0c7dfb40210d1f30c1de9.png](https://img-blog.csdnimg.cn/img_convert/3d218b657bd0c7dfb40210d1f30c1de9.png)

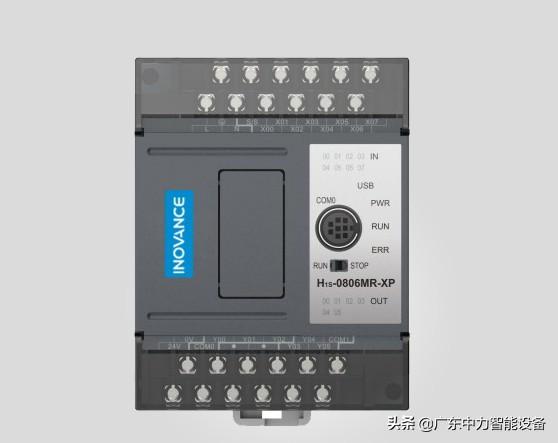

H1S系列简易经济型小型PLC产品
技术优势
支持程序存储空间8K步
集成1路485和1路485/422通信接口,支持Modbus通信,方便HMI连接
可通过USB接口下载和调试程序
提供多通道高速输入输出端口,具有丰富的定位控制功能
