怎么用一个计算机控制两个屏幕,一台电脑控制多个led显示屏

一台电脑我们要怎么控制多个显示屏呢?现在就和大家说一下几种连接方式和软件的设置。

一、 说明

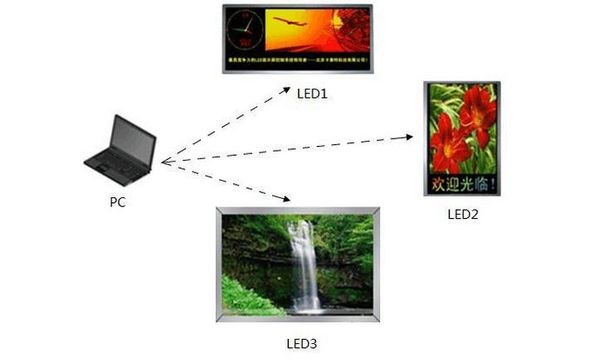

现场有三块不同大小,不同规格的显示屏 LED1、LED2、LED3(三个显示屏面积分别为 LED1:16 扫的双色屏 256*128 像素点,LED2:8 扫的全彩显示屏 128*256 像素点,LED3: 静态的全彩显示屏 256*256 像素点。)三个显示屏上分别显示不同的节目内容。  所需要的硬件设备有:电脑—千兆网卡—卡莱特的控制器—转接板—显示屏(卡莱特 的 T9、A8、5A 都可以作为这里的控制器)


二、 软件设置

1、配置屏幕参数  分别单独对每一块 LED 显示屏进行参数设置,保存参数文件 LED1.DAT;LED2.DAT;  LED3.DAT。

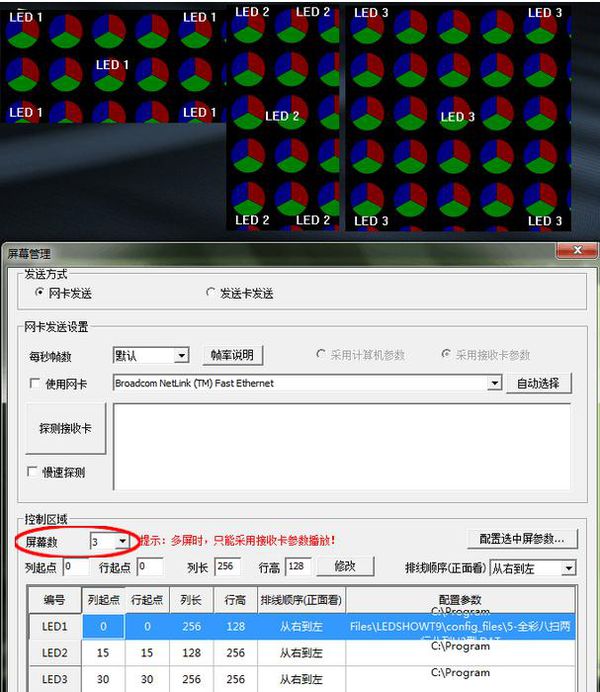

2、设置屏幕数量 打开“控制屏幕”→“屏幕管理”,进入屏幕管理界面,设置屏幕数为“3”。此时, 软件自动生成三个 LED 屏幕,根据实际 LED 显示屏的规格分别设置 LED 屏幕的大小 256*128, 128*256,256*256。


注:设置好后,图 02 中的 LED1,LED2,LED3 与实际显示屏之间是一一对应的,关系 不会再改变。 3、加载屏幕参数

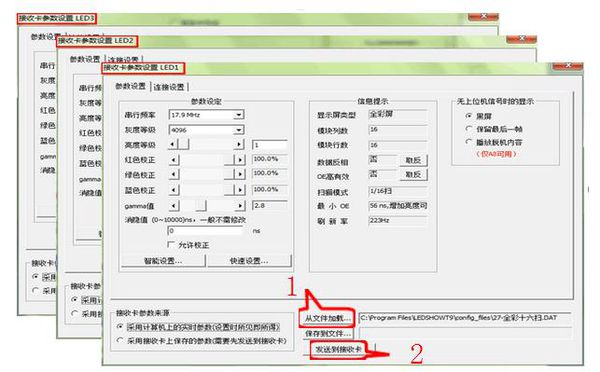

3、将电脑与第一块 LED 显示屏用网线进行直连,在软件的“屏幕管理”中选择 LED1(选 中的底色为蓝色)如图 02,点击“配置选中屏参数?”,输入密码“168”,进入“接收卡 参数设置 LED1”界面,点击“从文件加载?”加载第一步获得的“LED1.DAT”,并“发送 到接收卡”。

断开网线,重复上一步骤发送 LED2,LED3 显示屏的参数。


注意: A. 加载屏幕参数的过程中,电脑必须与要加载参数的一个 LED 显示屏直连,其它  LED 显示屏的网线必须断开。 B. 在设置 LED2,LED3 时要在控制区域处选择正确 LED 屏号,再发参数。

三、 硬件连接

卡莱特的控制系统在软件设置好后,硬件连接就相当灵活,客户可以根据施工现场的 实际环境进行硬件连接,总结后主要有以下三种方案。

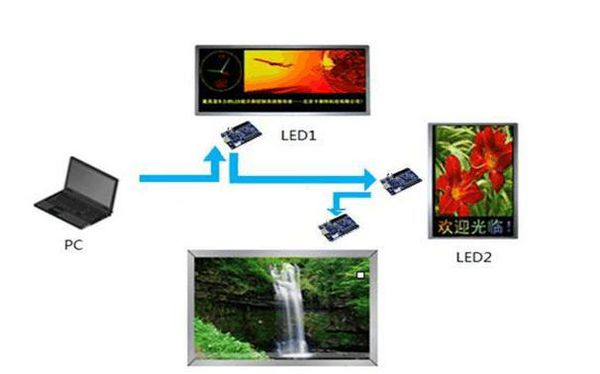

A.串联;

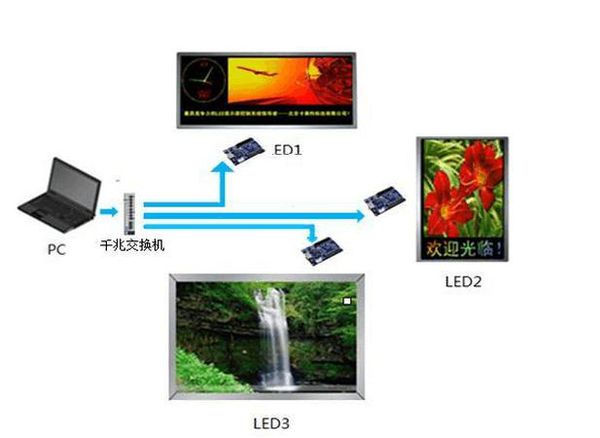

B.并联;

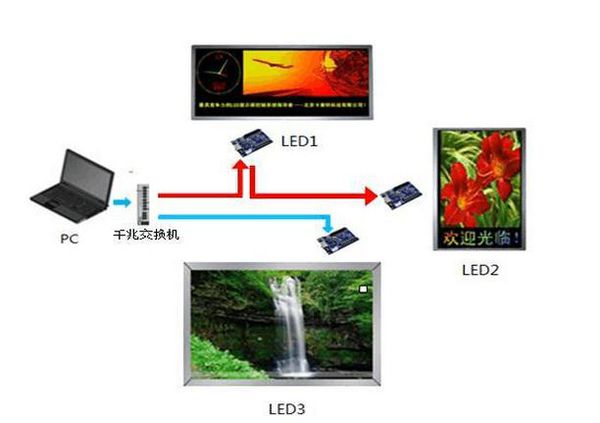

C.串并联混连。


四、 发送脱机节目

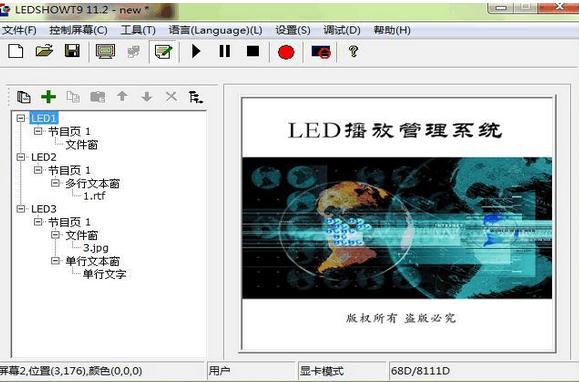

1、打开软件,对每个显示屏进行节目编辑。

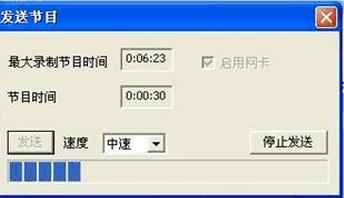

2、点击“发送节目”键,弹出如下对话框;


3、编辑界面1图中选择的是 LED 1,发送节目时,选择LED1。
