本文介绍了如何使用三菱Q系列PLC通过CCLink协议控制三菱E700变频器进行正反转、多段速运行及相关参数设置，包括远程输入输出定义、软元件配置、命令代码和应答代码的解释。

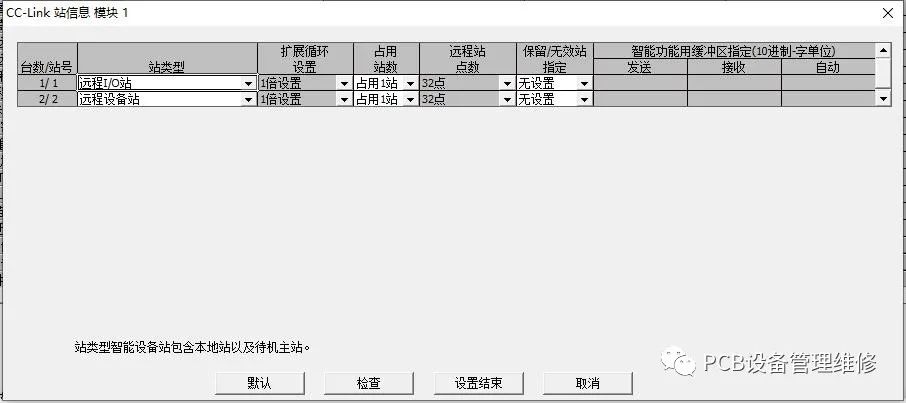

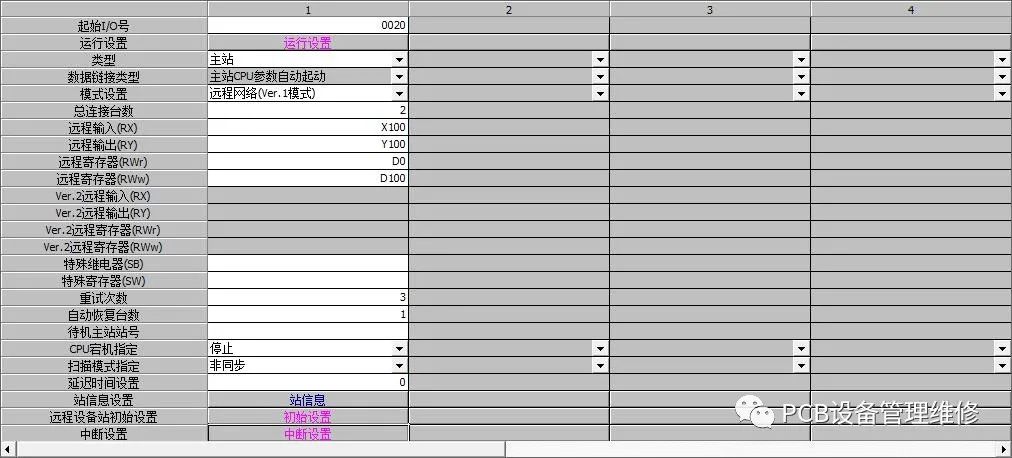

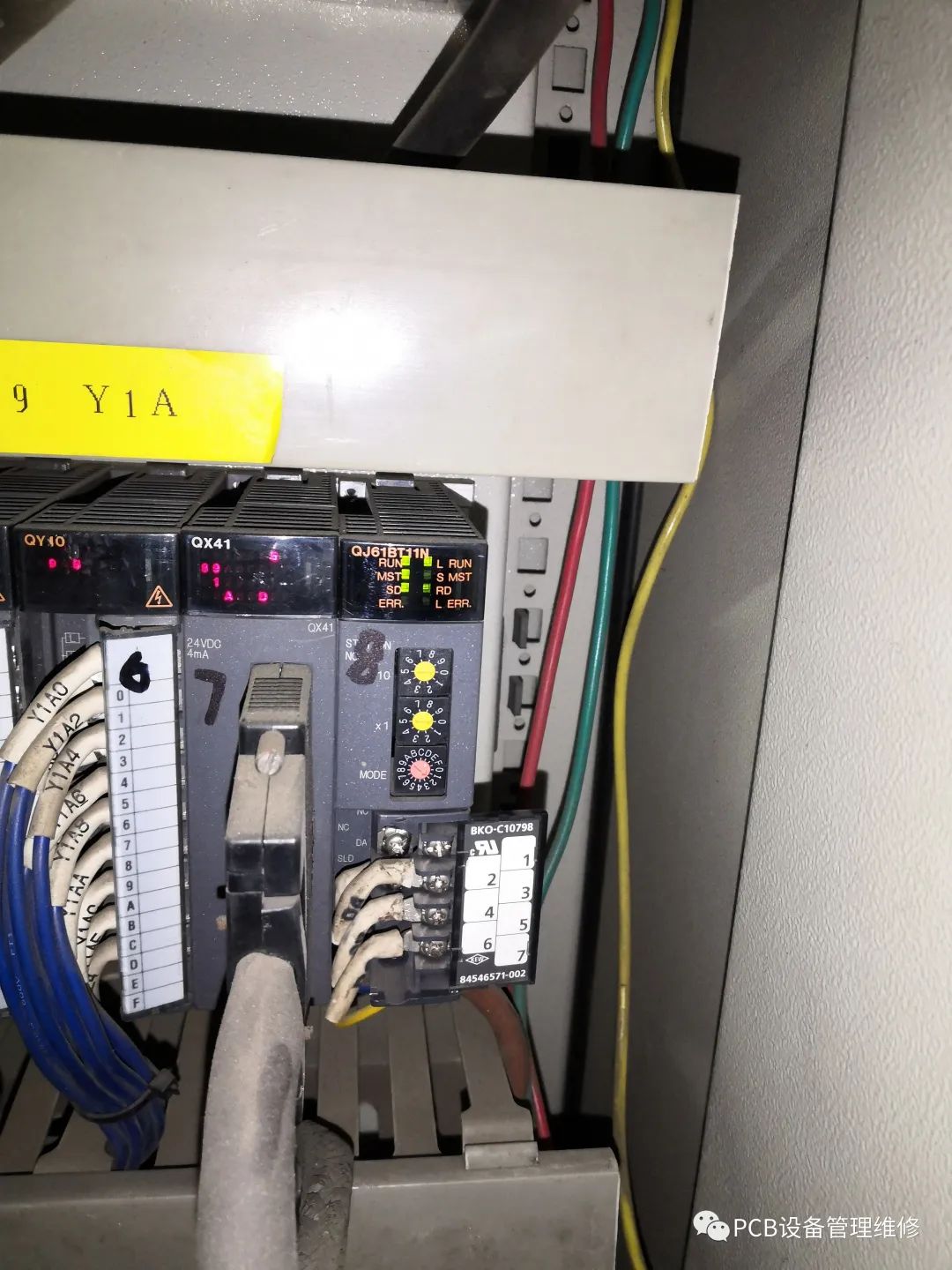

硬件、软件设置：
参阅三菱PLC，CC-Link通信协议基础知识
远程输入(RX)定义：
Rxn0：正转中
Rxn1：反转中
Rxn2：运行中(端子RUN功能)
Rxn3：频率到达(端子SU功能)
Rxn4：过负荷报警(端子OL功能)
Rxn5：瞬时停电(端子IPF功能)
Rxn6：频率检测(端子FU功能)
Rxn7：异常(端子 ABC1功能)
Rxn8：--(端子 ABC2功能)
Rxn9：Pr.313分配功能(D00)
RxnA：Pr.314分配功能(D01)
RxnB：Pr.314分配功能(D01)
RxnC：监视
RxnD：频率设定完成(RAM)
RxnE：频率设定完成(RAM、EEPROM)
RxnF：命令代码执行完成
以设置X100为例：
X100～11F，被占用，X120开始算，把12代入上面的n即可。
远程输出(RY)定义：
RYn0：正转指令
RYn1：反转指令
RYn2：高速运行指令(端子RH功能)
RYn3：中速运行指令(端子RM功能)
RYn4：低速运行指令(端子RL功能)
RYn5：点动运行指令(端子JOG功能)
RYn6：第2功能选择(端子RT功能)
RYn7：电流输入选择(端子 AU功能)
RYn8：瞬间停止再启动选择(端子 CS功能)
RYn9：输出停止
RYnA：启动自动保持选择(端子STOP功能)
RYnB：复位(端子RES功能)
RYnC：监视器指令
RYnD：频率设定(RAM)
RYnE：频率设定(RAM、EEPROM)
RYnF：命令代码执行请求
以设置Y100为例：
Y100-11F，被占用，Y120开始算，把12代入上面的n即可。
字软元件定义：
软元件号 高8位 低8位
↓ ↓ ↓
RWwn.0：监视器代码2 / 监视器代码1
RWwn.1：设定频率以0.01Hz为单位
RWwn.2：链接参数扩展设定/命令代码
RWwn.3：写入数据
以D100设定为例：
D100～D103，已占用，从D104开始算。
RWrn.0：第一监视器值
RWrn.1：第二监视器值
RWrn.2：应答代码2 / 应答代码1
RWrn.3：读取数据
以D0设定为例：
D0～D3，已占用，从D4开始算。
H00输出频率*
H01输出频率
H02输出电流
H03输出电压
H05频率设定值
H06运行速度
H07电机转矩
H08直流侧输出电压
H09再生制动使用率
H0A电子过电流负载率
H0B输出电流峰值
H0C直流侧输出电压峰值
H0D输入功率
H0E输出功率
H0F输入端子状态
从上面选两个代码，分别写入监视器软元件。→RWwn.0：监视器代码2 / 监视器代码1。→高位代码2，低位代码1。
例如要监视电流和频率，就把H0201写入D104。
FR-A7NC应答代码：
H0000/正常
H0001/写入模式异常
H0002/参数选择异常
H0003/设定范围异常
FR-E700变频器参数命令代码：
0：转矩提升/读取代码00/写入代码80
1：上限频率/读取代码01/写入代码81
2：下限频率/读取代码02/写入代码82
3：基准频率/读取代码03/写入代码83
4：高速频率/读取代码04/写入代码84
5：中速频率/读取代码05/写入代码85
6：低速频率/读取代码06/写入代码86
…
把上面要读或写的代码写入→
RWwn.2：链接参数扩展设定/命令代码
例如把“写入高速频率代码84”写入到D106
把数据值写入→RWwn.3：写入数据
例如把高速频率值写入到D107
数据值读入到此→RWrn.3：读取数据

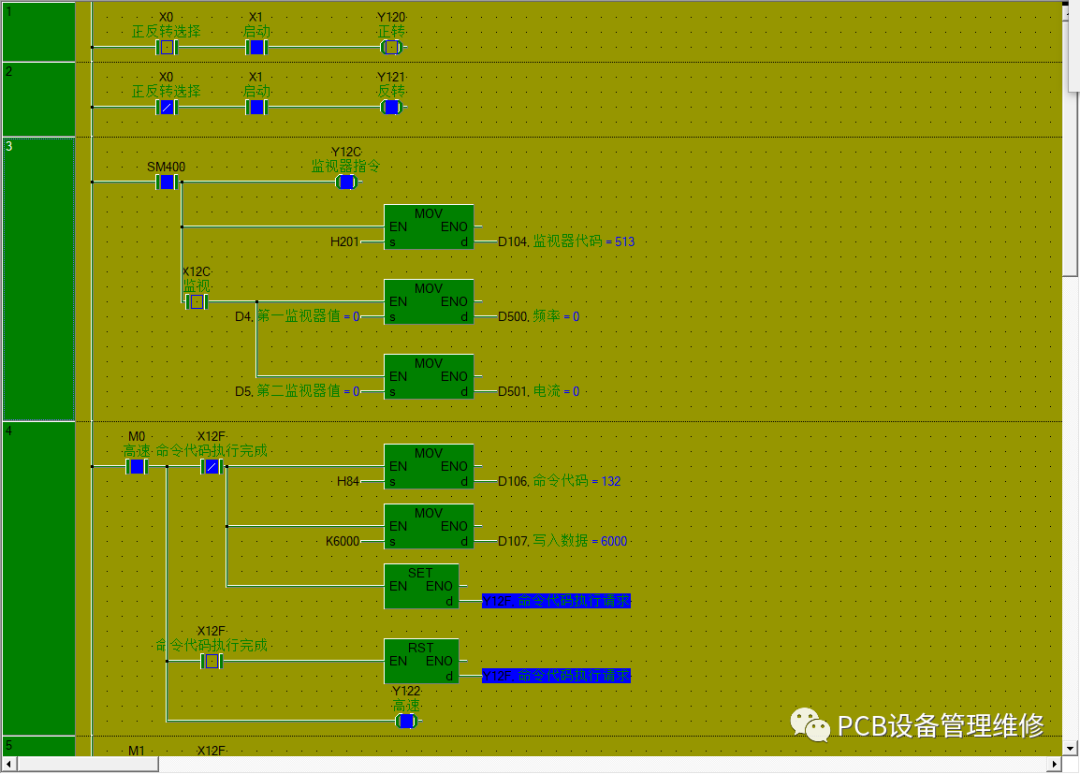

写程序：
更多详细内容，请参考模块手册、变频器手册。
