图图总是能在后台收到一些私信:图图,这个图纸怎么画,图图你能帮我画个建筑图纸吗?害,承蒙大家信任,今天图图来给大演示一下简直图纸怎么画,看好喽!
画图之前再啰嗦一句,绘图的正确画法一定要掌握,良好习惯一定要养成,有的方法看似画图很快,但仅适合临摹。真正的工作当中,一切都是未知的,需要我们自己去设计。

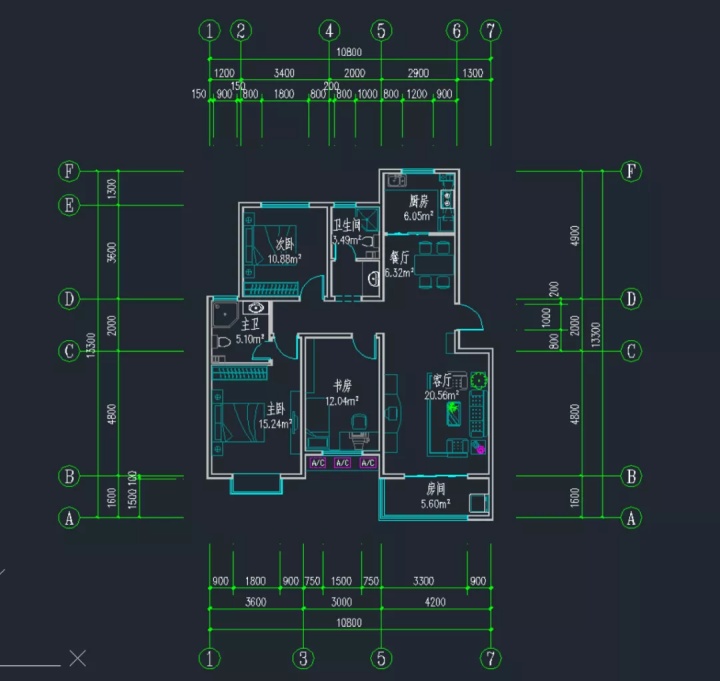

言归正传,下面我们我们一步步来绘制这个户型图。
![6ff26621aa941eaf3f3e90b42faf0826.png](https://img-blog.csdnimg.cn/img_convert/6ff26621aa941eaf3f3e90b42faf0826.png)
一、绘制轴线
上面的图中,轴线所在的图层已经被关闭了,实际的绘图中是不能缺少的。

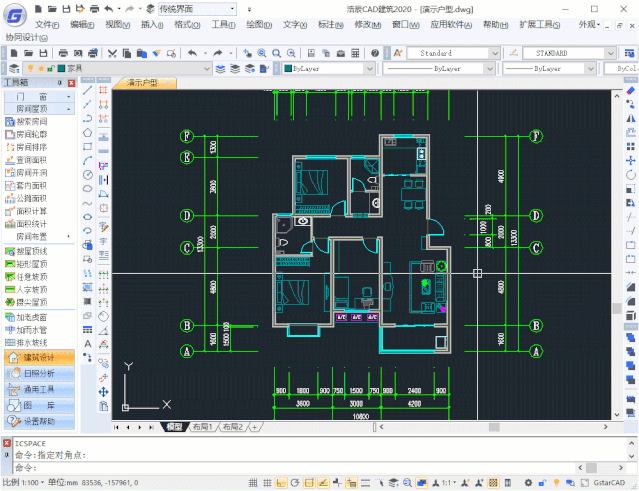

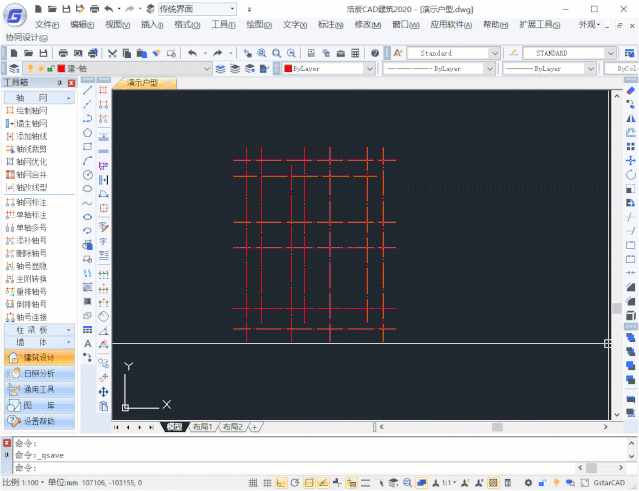

【轴网】-【绘制轴网】:快捷键HZZW。
![282a758d81358f7eb9abc5c3cafd62ac.png](https://img-blog.csdnimg.cn/img_convert/282a758d81358f7eb9abc5c3cafd62ac.png)
随后进行轴网标注和尺寸校对。如果轴网都画错,后边才发现的话修改量会很大。

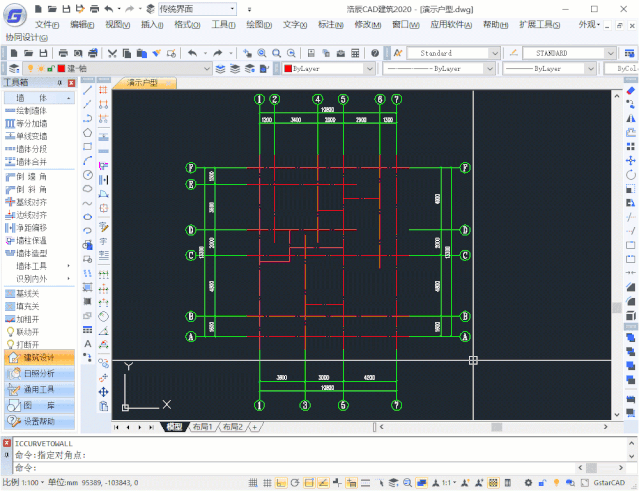

【轴网】-【轴网标注】:快捷键ZWBZ。有部分轴线不属于主轴线,可以单独用直线命令绘制。
![58c05ae1cf90217cce183f7d57147a18.png](https://img-blog.csdnimg.cn/img_convert/58c05ae1cf90217cce183f7d57147a18.png)
二、绘制墙体
因为上一步我们将轴网绘制的足够详细,这里我们可以利用轴线直接生成墙体。生成墙体后,我们关闭轴网所在图层,然后进行墙体删减。
【墙体】-【单线变墙】:快捷键DXBQ。

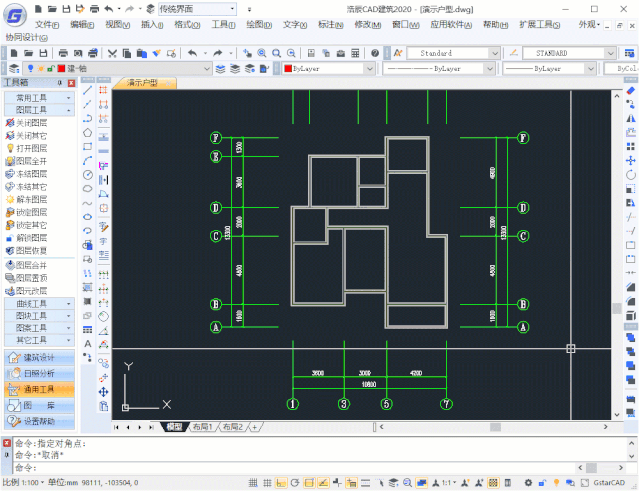

【通用工具】-【图层工具】-【关闭图层】:快捷键GBTC或者数字键“1”。
![0ab155fc2b2e35515846994690200f95.png](https://img-blog.csdnimg.cn/img_convert/0ab155fc2b2e35515846994690200f95.png)
然后对个别墙体进行双击,更改墙厚、材料与墙基线位置。
![0c1ba8e984e734798db345a016f1c92f.png](https://img-blog.csdnimg.cn/img_convert/0c1ba8e984e734798db345a016f1c92f.png)
三、插入门窗
插入门窗时,一定要注意门窗是居中插入,还是按照一定的垛宽来插入。窗户的类型有普通窗、凸窗、角窗等。门窗的尺寸也可以进行参数化设置。

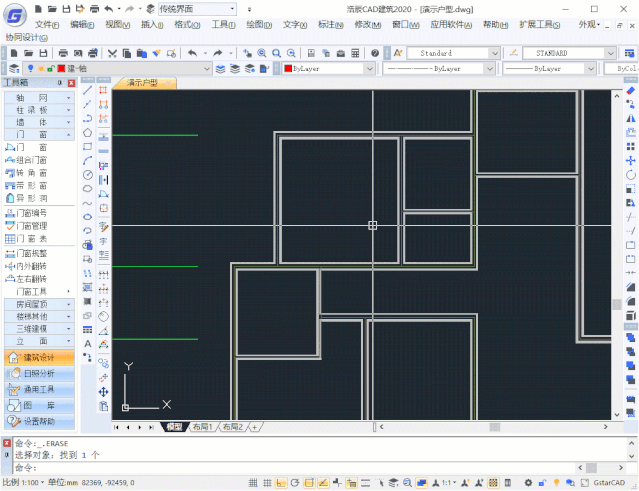

【门窗】-【门窗】:快捷键MC。
![cf6865478407c8314f43b94b4e9eb17b.gif](https://img-blog.csdnimg.cn/img_convert/cf6865478407c8314f43b94b4e9eb17b.gif)

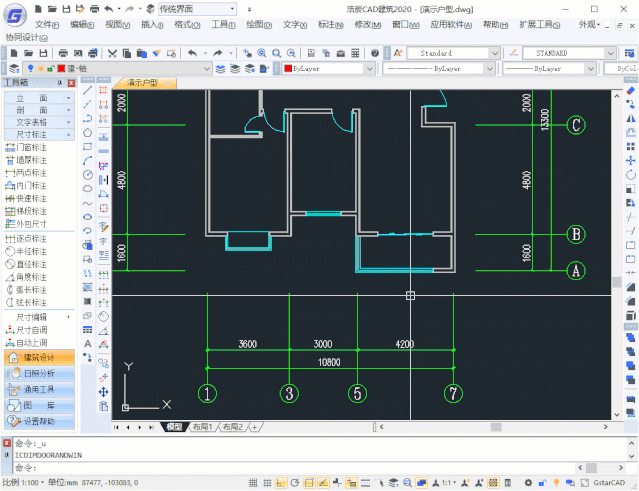

然后对外围的窗户进行尺寸标注。【尺寸标注】-【门窗标注】:快捷键MCBZ。
![9cc0569b4ca78192024e1b1b1cf3084a.gif](https://img-blog.csdnimg.cn/img_convert/9cc0569b4ca78192024e1b1b1cf3084a.gif)
四、优化轴网
因为后期墙体修改,尤其施工图阶段的尺寸标注还是要依赖轴网的,不优化轴网,内部细节的尺寸标注将难以展开,所以要根据现有的墙体来对轴网进行裁剪优化。
【轴网】-【轴网优化】:快捷键ZWYH。
![2a0c39fbf1961e09cd763b3237369db7.png](https://img-blog.csdnimg.cn/img_convert/2a0c39fbf1961e09cd763b3237369db7.png)
五、添加家具与厨卫设备
在浩辰建筑软件中,无需自己一笔笔绘制家具,或者复制“块”。软件为大家准备了比较完备的图库,包括室内外的陈设、图案纹理、图框等,我们可以直接调用,并调整尺寸,十分方便。
![57a7b3bdafe8408cbe7cb61c78671811.png](https://img-blog.csdnimg.cn/img_convert/57a7b3bdafe8408cbe7cb61c78671811.png)
六、标注房间名称与房间面积
最后利用搜索房间功能,我们能够批量地计算房间面积并进行标注,至于房间名称我们手动修改即可。房间名称位置可以通过夹点来调整,房间面积也可以选择不显示。
【房间屋顶】-【搜索房间】:快捷键SSFJ。
![bd0a5e4f7a7c534314e346871cdf0503.gif](https://img-blog.csdnimg.cn/img_convert/bd0a5e4f7a7c534314e346871cdf0503.gif)
