在VECTOR方式下，设置参数P1300=19即可实现S120变频器输出频率和输出电压的独立调节。

• 参数P1330可以设置输出电压百分比，参考电压为P2001
• 速度主给定P1070可以设置输出频率百分比，参考频率为50Hz
• 在V/f方式下，变频器的输出电压默认会有提升。可以设置参数P1310=0来消除电压提升的影响。

在P2001=1000V，P1310=0，P1300=19， P1330=10%(即设定电压为100V)，P1070=10%(即设定频率为5Hz)时，起动变频器，得到输出电压和频率的曲线如下。

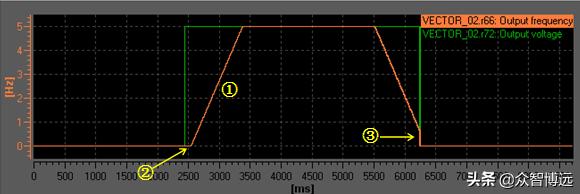

图1 变频器输出电压、频率曲线

说明：

① 由于斜坡函数发生器RFG的作用，输出频率会随时间沿斜坡上升或下降。可以设置参数P1120=0s，P1121=0s来消除RFG的影响。

② 只有在异步电机励磁完成后，输出频率才开始增加。可以设置参数P0346=0.001s，P0347=0s来消除励磁时间的影响。

③ 变频器在停车时，会根据设定频率和实际频率来判断是否封锁输出。可以设置参数P1226=0来保证输出频率沿斜坡降为零。

④ 另外，由于变频器输出侧为PWM波，谐波含量大，电压尖峰高，在使用时需要注意。如果作为电源使用，必须选择正弦波滤波器，有可能还需要变压器。
