24V无刷直流 (BLDC) 电机正弦波驱动，应用于空气净化器风扇

此参考设计是用于无刷直流 (BLDC) 电机的经济实惠型、小尺寸 (SFF)、三相正弦电机驱动，在 24V 时的功率高达 50W。此板接受 24V 输入并提供三路电机输出，从而以正弦方式驱动 BLDC 电机。在通过 IR(红外)传感器接受速度命令之后，使用微控制器 (MCU)(在本设计中为 MSP430G2303)从外部关闭速度环路。

BLDC电机正弦驱动特性：

·作为 50W、24V 驱动器，能够以正弦换向方式驱动无刷直流 (BLDC) 电机

·MSP430G2303 的作用是接受 IR 输入和关闭外部速度环路

·DRV10983 使用专有无传感器控制方案来提供连续正弦驱动，显著减少换向过程中通常会产生的纯音

·通过集成降压/线性稳压器来高效地将电源电压降至 3.3V，从而为内部和外部电路(在此设计中为 TI MSP430™ MCU)供电

·硬件设计在 50W 时经过测试，具有良好热性能

·此设计是一款经过测试、随时可用的硬件和软件平台，适用于驱动 12V/24V、小于 50W 的 BLDC 电机

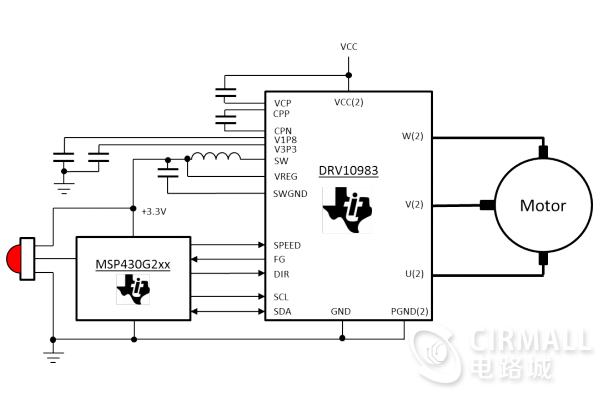

无刷直流 (BLDC) 电机正弦驱动系统设计框图：

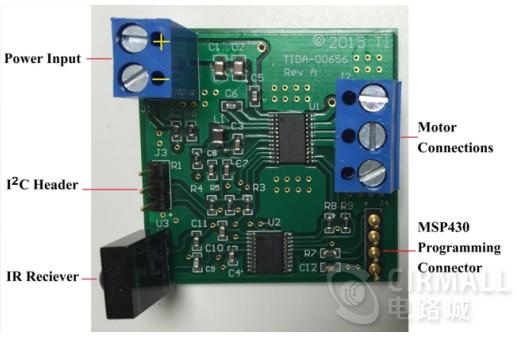

电机正弦驱动实验电路板展示：

STM32步进电机H桥驱动控制

STM32步进电机驱动程序中你能学到什么？

1.基本的程序架构 什么应该放在MAIN 什么应该放在中断

2.STM32 + DMX512 接收程序 或(RS485)

3.光电编码器程序 (没有可开环控制)

4.FSMC TFT驱动程序带菜单功能

5.步进电机细分驱动程序 矢量控制 加减速控制，PWM斩波驱动方式。

6.多个定时器操作，PWM控制 外部中断输入 串口中断 以及长短按键，代码保护。

7.如何操作打印printf 和TFT LCD 调试程序。

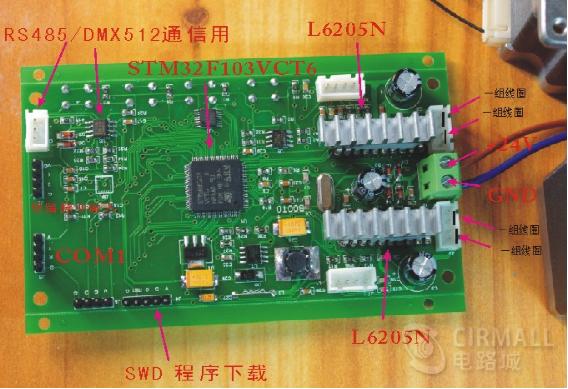

STM32步进电机驱动开发板实物截图：

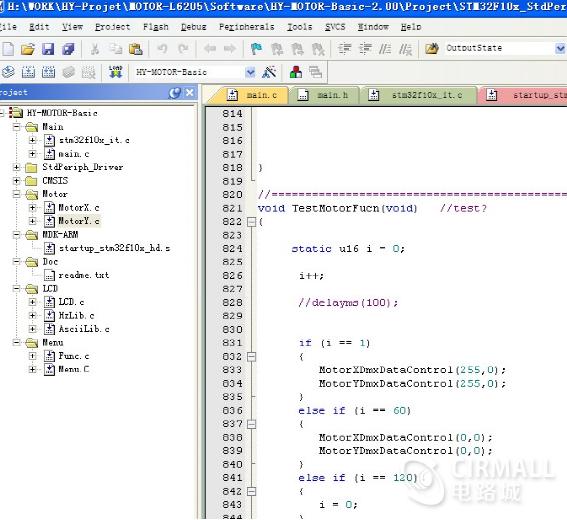

STM32步进电机驱动程序源码截图：

(英飞凌)电动自行车、小型电动车辆、电动机控制板+BLDC电机驱动器

通用电动机驱动卡，设计用于 Infineon XMC4000 微控制器系列的 CPU 板。此卫星卡是 Infineon 六角应用套件系列的一部分，带合适的 CPU 板，可演示 XMC4000 系列的电动机控制功能。

电动机控制板电路实物：

<
