直流电能质量指标定义及关联性分析

廖建权，周念成，王强钢，李春艳，杨霁

DOI：10.13334/j.0258-8013.pcsee.181276

1 研究(项目)背景

直流配电网以供电能力强、可控性好、高效可靠和适应可再生能源接入等优势，已成为未来配电系统的发展方向。直流电能质量是规划、设计、运行和控制的核心问题之一，而源荷波动性、扰动多样性和功率变换设备敏感性使其呈现新的特点。由于直流电能质量体系未建立，已有文献开展的研究存在概念不统一，定义不明确等问题。构建直流电能质量指标体系，并对体系中的电能质量指标进行定义是开展相关工作的基础。此外，由于直流配电网的零频特性及直流配电网特殊结构，不同的直流电能质量现象之间存在明显的关联性。分析并揭示电能质量指标间的关联性，对直流电能质量评估、指标限值制定等方面具有重要作用。　　

2 论文所解决的问题及意义

文章分析了交直流电能质量的差异，对比交流电能质量体系，依据国内外相关文献及标准，对直流谐波、电压波动与闪变、电压暂降、电压不平衡、电压偏差等进行定义，从而构建直流电能质量指标体系。由于直流电压的零频特性及直流配电网特殊结构，不同的直流电能质量现象之间存在明显的关联性，文章对谐波与波动、偏差与稳态不平衡、暂降与暂态不平衡间的关联性进行分析，指出其在直流电能质量评估、指标限值制定等方面的重要作用。最后选取直流配电网典型案例，分析不同工况下各个电能质量现象的产生机理，依据指标定义推导指标与相关参数的定量关系，通过Matlab/Simulink搭建模型，对产生机理及指标关联性进行验证。　　

3 论文方法及创新点

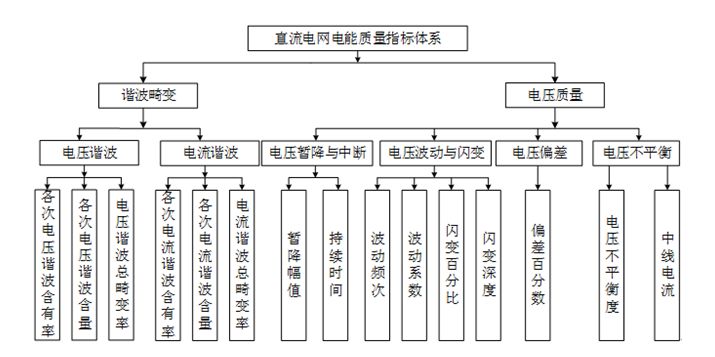

1)建立了直流电网电能质量指标体系。根据文献调研结果，直流电能质量现象包括电压波动与闪变、电压谐波、电压暂降与短时中断、电压不平衡 (本文所提及的电压不平衡均针对双极型直流配电网，根据产生原因分为暂态不平衡和稳态不平衡)、电压偏差等。对比交流电能质量指标体系，由于直流配电网无频率和相角问题，将直流电能质量指标体系分为谐波畸变和电压质量，并给出各个电能质量现象的具体指标，得到的直流配电网电能质量指标体系如图1所示。

图1 直流电能质量指标体系

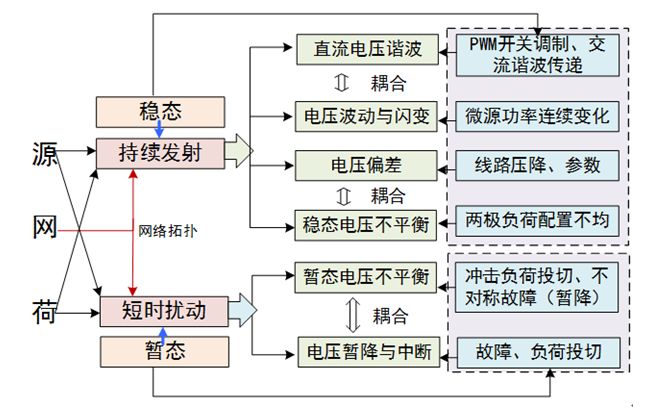

2)揭示了直流电能质量指标之间的关联性。源、网、荷是直流配电网中的基本组成部分，其持续发射与短时扰动特性产生相应的稳态、暂态电能质量问题。其中直流电压谐波与波动是由设备自身属性如PWM变换器调制特性，分布式发电与新能源负荷用电的随机性、不确定性等引发，稳态电压不平衡由两极负荷分配不均产生，电压偏差则由线路压降等因素导致，它们均可归类为稳态现象。而由故障、设备投切、外部冲击等短时扰动引起的直流电压暂降、暂态电压不平衡(不对称的冲击负荷投切、故障等引起)等属于暂态现象。由于直流电压的零频特性及直流配电网自身的结构，谐波与波动、电压偏差与稳态电压不平衡间呈现耦合特性。另外，双极型直流配电网中同一扰动下的电压暂降与暂态电压不平衡间也呈现耦合关系，各电能质量现象间的关联关系如图2所示。

各指标间关联性显著增强是交直流电能质量问题差异的突出表现：1)交流电压波动与交流电压谐波之间的关联性较小，但交流间谐波与电压闪变存在耦合关系。直流电压谐波是直流母线电压中的交流分量，其与直流分量叠加，使原直流电压波形发生畸变并造成电压幅值的周期性变化。而电压波动描述直流电压幅值的快速变化，也可通过傅里叶变换分解为各次谐波叠加的表达式，因此直流电压波动与直流电压谐波呈现耦合关系。2)双极型直流配电网的接地方式和网络结构，使其具有独特的极间电压不平衡问题。稳态运行时上游电源电压、两极线路参数、两极负荷功率等不对称均导致稳态电压不平衡，其根本原因是不平衡电流流过线路两极电压的偏差大小不同。除此之外，在不对称故障或冲击负荷投切时，相同扰动源引起的直流电压暂降和暂态电压不平衡会出现新的关联特征。

图2 直流电能质量指标关联性

4 结论　　本文结合已有文献和标准，构建了直流电能质量指标体系，对各个直流电能质量指标进行定义，可为后续制定相关电能质量标准提供参考。 电压谐波与波动、偏差与稳态不平衡、暂降与暂态不平衡间存在明显的关联性 ，它是制定直流电能质量评估标准、指标限值的重要依据。文中指出依据指标间的关联性，对于不同的应用场合可选取不同的电能质量指标集对直流电能质量进行评估。文中还结合典型的直流配电网案例，依据指标定义推导指标与相关参数的定量关系，分析了直流电能质量的产生机理，并对电能质量指标间的关联性进行验证。　　

引文信息

廖建权, 周念成, 王强钢, 等. 直流电能质量指标定义及关联性分析[J]. 中国电机工程学报，2018, 38(23), 6847-6859.

LIAO Jianquan, ZHOU Niancheng, WANG Qianggang, et al. Definition and Correlation Analysis of Power Quality Index of DC Distribution Network [J]. Proceedings of the CSEE, 2018,38(23),6847-6859.

作者简介

　　周念成教授研究团队由4名老师、17名博士和硕士研究生组成，依托于重庆大学输配电装备及系统安全与新技术国家重点实验室，主要从事电网暂态分析及计算、新能源接入的暂态特性和电能质量等方面的教学和研究工作。团队在IEEE Transactions. 、IET Generation, Transmission & Distribution 、Electric Power Systems Research、《中国电机工程学报》、《电工技术学报》等期刊发表相关论文70 余篇、合作编写英文书籍1 本(Renewable Energy Application in Power System)。团队获得重庆市科技进步一等奖1项、教育部自然科学二等奖1项、吉林省科技进步三等奖1项。获得国家知识产权局授权的发明专利15项、申请18项。主持国家自然科学基金面上项目3项、国家自然科学基金青年项目2项、重庆市科委自然科学基金项目4项(其中重点项目1项)；参与国家重点研发计划1项、863项目1项。
