液压系统的溢流阀按照结构不同,溢流阀可分为直动式和先导式两种。先导式溢流阀与电磁换向阀复合可构成电磁溢流阀,先导式溢流阀与单向阀复合可构成卸荷溢流阀。下面大兰液压厂家给大家介绍下液压系统溢流阀的分类以及工作原理。

液压系统分类及详细说明:

直动式溢流阀:

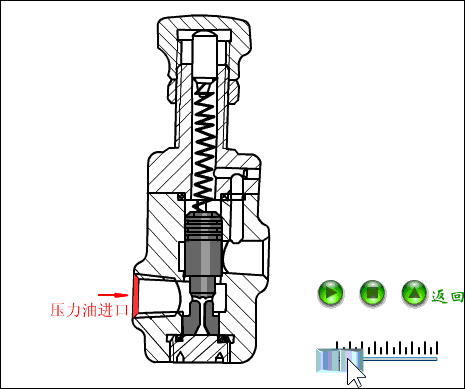

直动式溢流阀有锥阀式、球阀式、滑阀式三种结构。下图为滑阀式结构的直动式溢流阀的工作原理。


直动型溢流阀原理图

压力油经阻尼孔进入阀芯底部,当作用在阀芯上的作用力大于弹簧力时,阀口打开,使油液溢流。通过转动手轮可以调节弹簧预紧力,从而调节溢流阀的开启压力,通过更换不同刚度的弹簧可以调整溢流阀的调压范围。直动式溢流阀结构简单,灵敏度高,但不适于在高压大流量的场合。

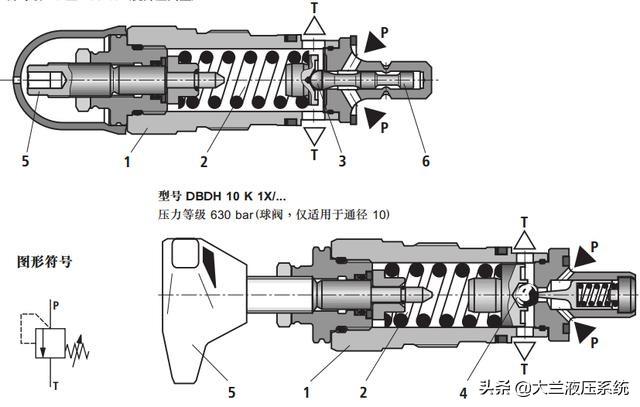

下图为溢流阀的剖面图,原理与上图相同。


大兰直动型溢流阀剖面图

先导式溢流阀:

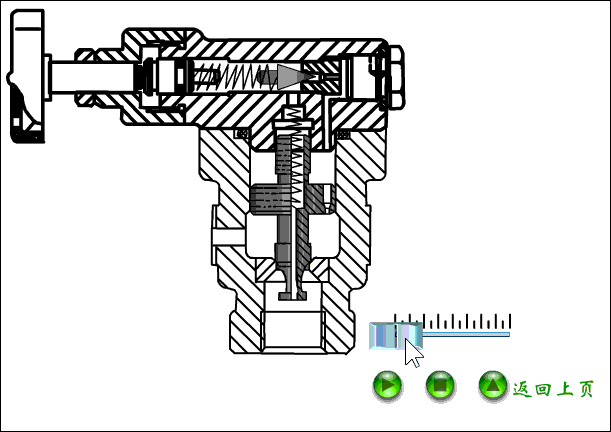

在中高压和大流量场合中,一般采用先导式溢流阀,包含先导阀和主阀两部分。下图为先导式溢流阀的工作原理。


先导式溢流阀原理图

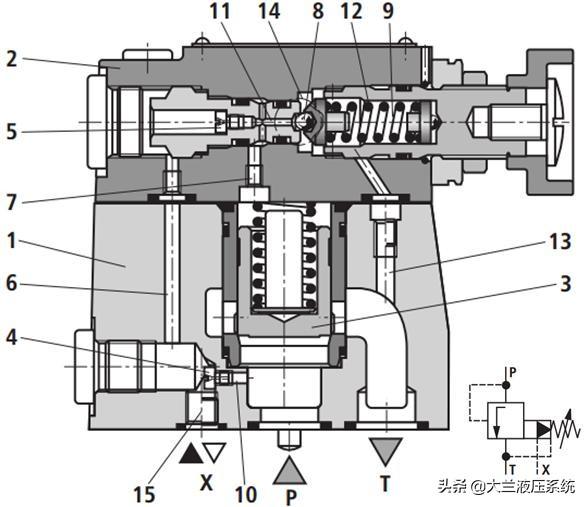

如上图所示,上端为先导阀,下端为主阀,压力油经阻尼孔进入主阀上腔和先导阀右腔。压力不高时,主阀上下两腔压力相等,在弹簧力作用下,先导阀和主阀都为关闭状态;当压力升高到可以打开先导阀芯时,油液经阻尼孔在主阀上下两腔产生压差,将主阀芯推开,油液溢流。在先导阀右端有个遥控口,可以接二位换向阀控制溢流阀是否卸荷,也可以接个调定压力较小的溢流阀进行远程调压。通过调节先导阀弹簧的预紧力可调节溢流阀的调定压力,而主阀的弹簧刚度较小,只起复位主阀芯的作用。下图为板式先导溢流阀的剖面图及其符号。


板式溢流阀剖面图

说明:该阀的先导阀的泄露油为内泄,x为遥控口,可以进行远程调压。

电磁溢流阀:

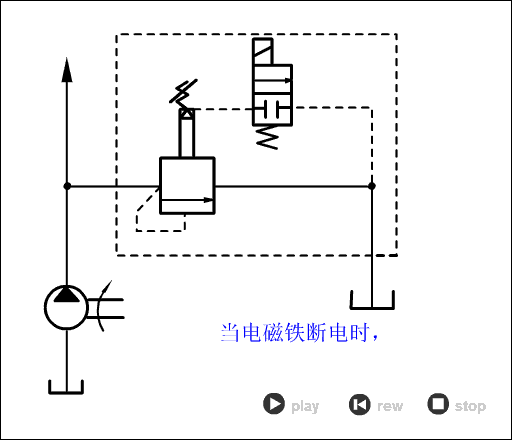

电磁溢流阀是在先导溢流阀的基础上加二位电磁换向阀,通过控制先导阀的控制油路是否通油箱,以实现液压系统的卸荷和加载。下图为电磁溢流阀的应用场合。电磁阀不得电时,溢流阀发挥作用;当电磁阀得电时,系统卸荷。


电磁溢流阀控制油路

卸荷溢流阀:

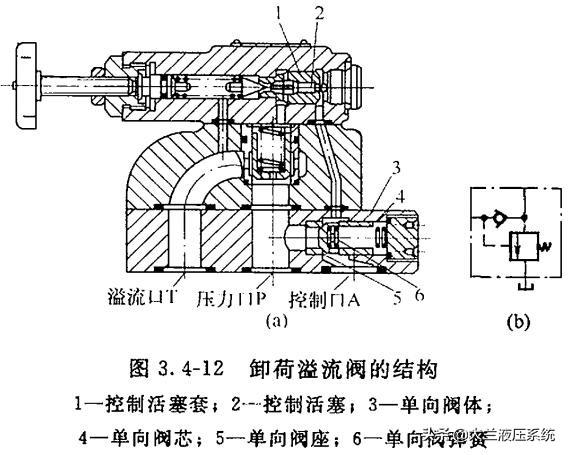

卸荷溢流阀又称为单向溢流阀,下图为卸荷溢流阀的结构和职能符号。当系统压力不高时,单向阀打开,泵向系统供油;当压力升高,溢流阀开启溢流,系统卸荷,此时单向阀关闭。卸荷溢流阀可以实现系统的自动加载和卸荷,常与蓄能器配合使用。


卸荷溢流阀结构和职能符号

以上就是液压系统溢流阀的详细分类及说明,提醒大家,需要特别注意的是,液压系统中容易产生噪声的元件一般认为是泵和阀,阀中又以溢流阀和电磁换向阀等为主。
