一、手把手教你 Tableau 绘制倾斜图

倾斜图，又名斜线图、斜率图，可以展示单指标不同时期的变化情况，既能展示值的大小变化，同时能展示排名变化。

绘制各个城市劳动生产率变化倾斜图

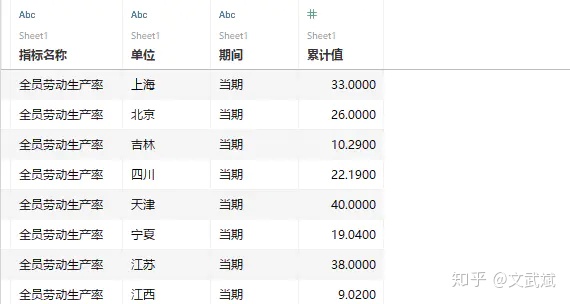

数据展示

操作步骤

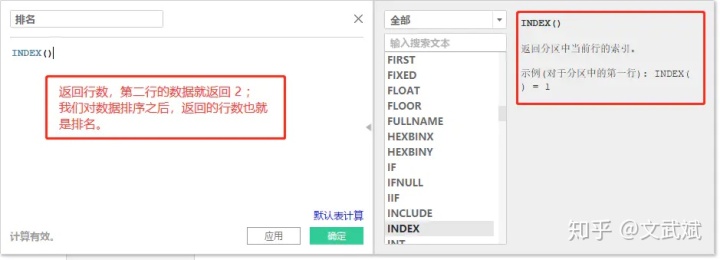

1、创建计算字段「排名」；

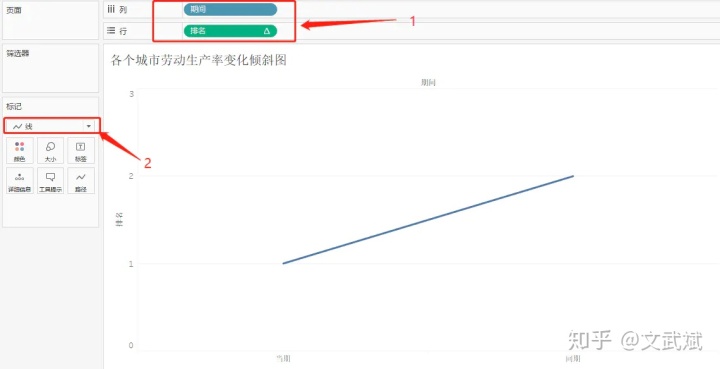

2、拖拽度量「排名」、维度「期间」到行列功能区，并修改标记为「线」；

3、拖拽维度「单位」到标记的详细信息（这样后面特定维度才可以按照单位进行计算）；

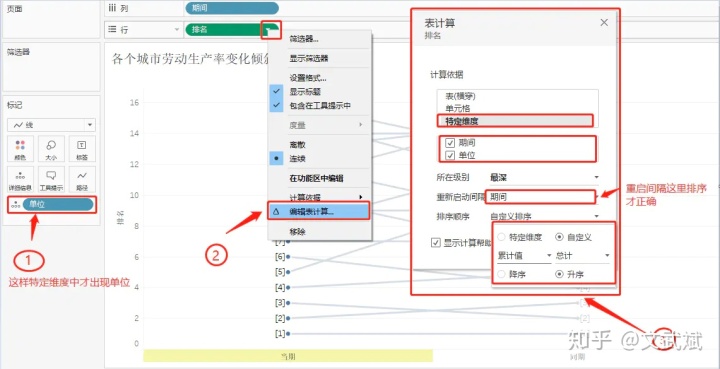

4、点击行功能区「排名」点击编辑表计算，修改为特定维度（期间、单位） -- 重启间隔（期间） -- 自定义排序（累计值、升序）；

5、拖拽度量「排名」、维度「单位」和度量「累计值」到标记的标签中；

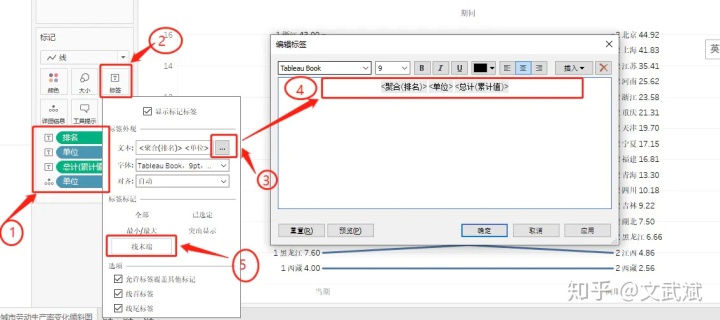

6、点击标签，修改标签显示格式（线末端、文本）；

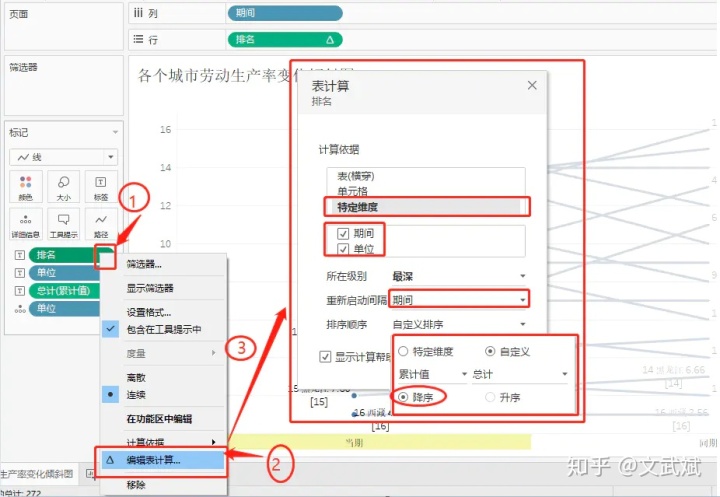

7、点击标签排名，点击编辑表计算，修改为特定维度（期间、单位） -- 重启间隔（期间） -- 自定义排序（累计值、降序）；

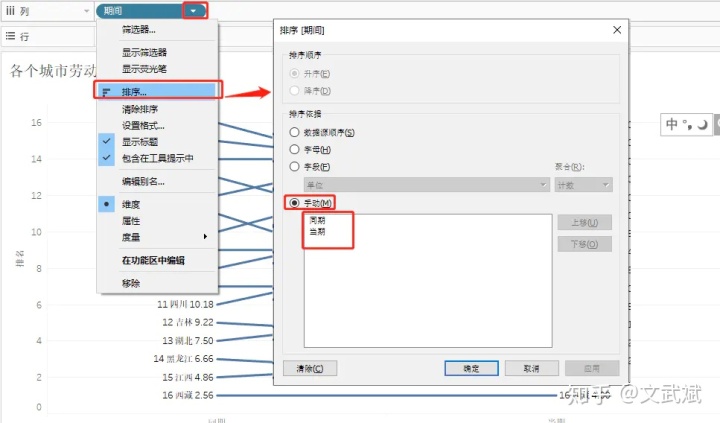

8、手动修改期间的排序（同期、当期）；

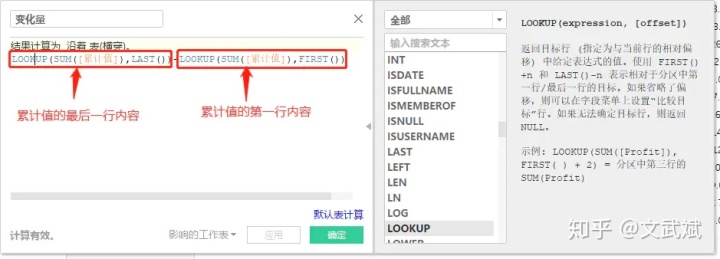

9、创建计算字段变化量；

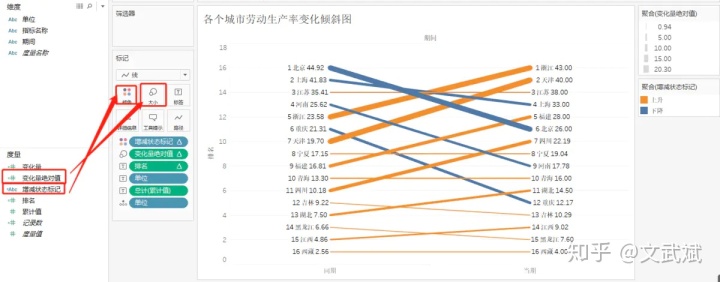

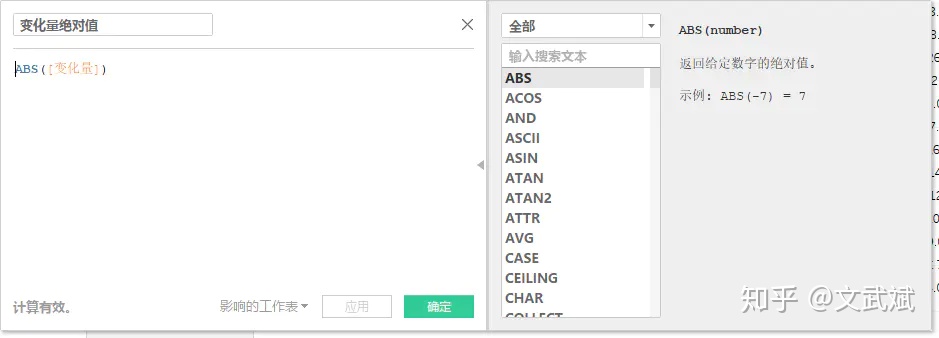

10、创建计算字段变化量绝对值，并拖拽到标记的大小上；

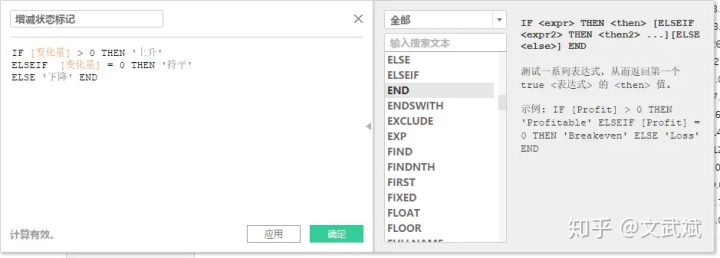

11、创建计算字段增减状态标记，并拖拽到标记的颜色上；

二、手把手教你 Tableau 绘制网络关系图

Tableau 本身是不具备创建网络图形的功能，但是我们可以通过构建数据的方式来间接实现。

数据的构建有两种方式，绘制的方式也大同小异，下面用两个例子进行分别展示。

数据构建方式一（数字）

绘制省份关系网络图

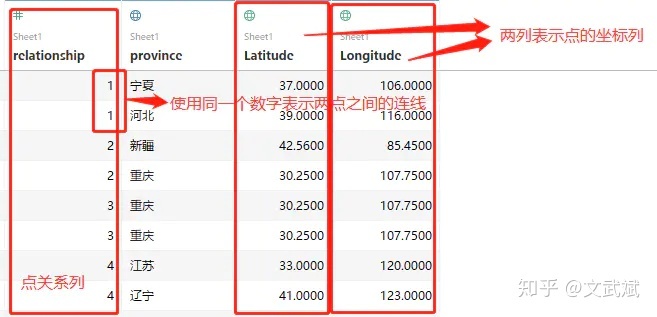

数据展示

我们需要构建坐标列经纬度 （用 X、Y也行）用于描述每个点的位置，再加上关系列用于描述点与点之间是否有连线。

同一个数字表示一条连线，且表示不同关系的数字不可以重复。

操作步骤

1、分别点击度量「Longitude」和「Latitude」，生成地图，但是只显示一个点；

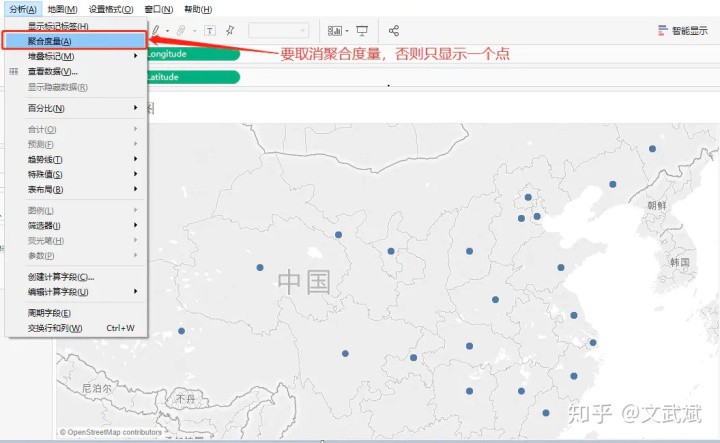

2、点击分析，取消勾选「聚合度量」，此时地图上的点显示正常；

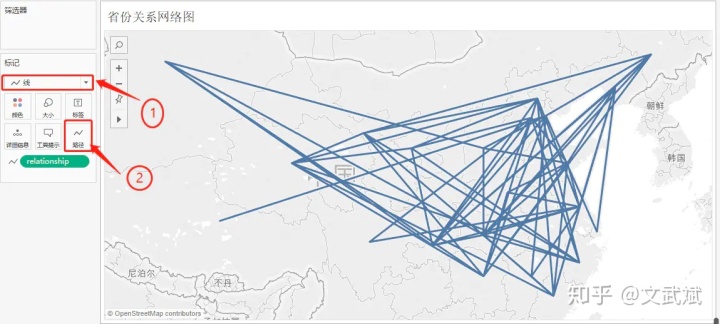

3、修改标记为线，并拖拽度量「relationshep」到标记的路径；

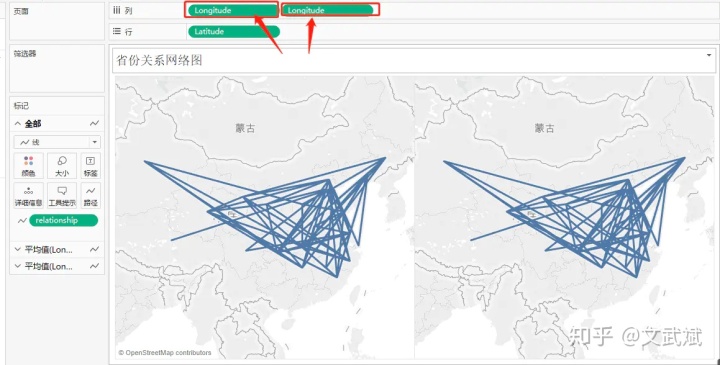

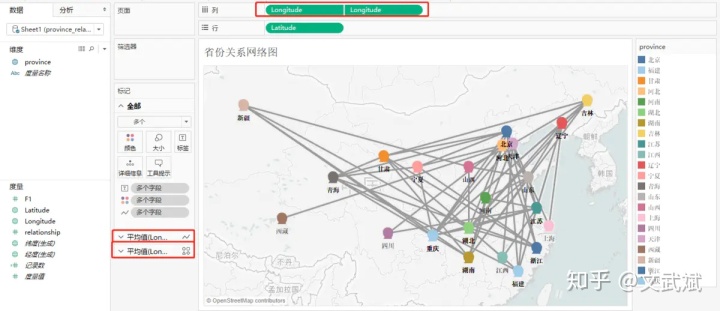

4、按 Ctrl 键并点击列功能区的「Longitude」（用「Latitude」一样的）向右拖拽；

5、修改第二个标记为形状，并自定义形状；

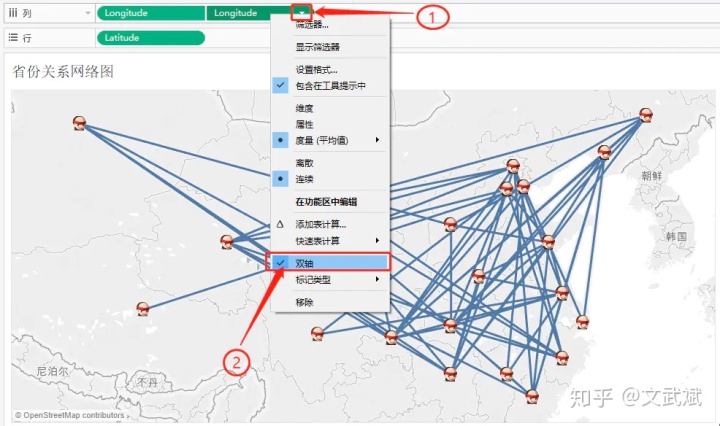

6、设置第二个「Latitude」为双轴；

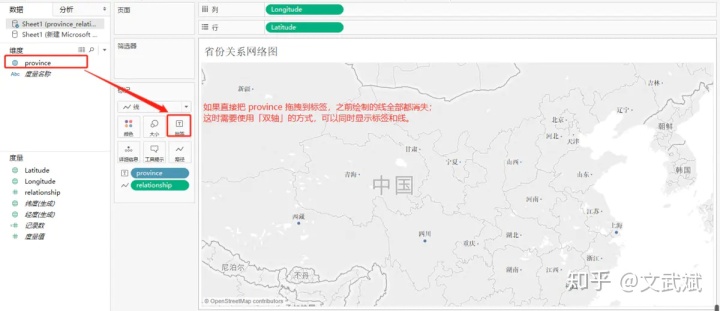

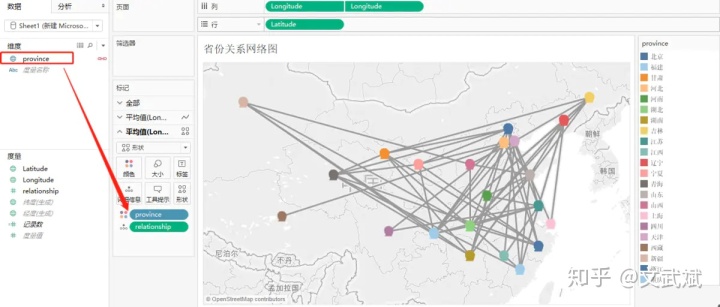

7、拖拽维度「province」到第二个标记的颜色；

数据构建方式二（双箭头）

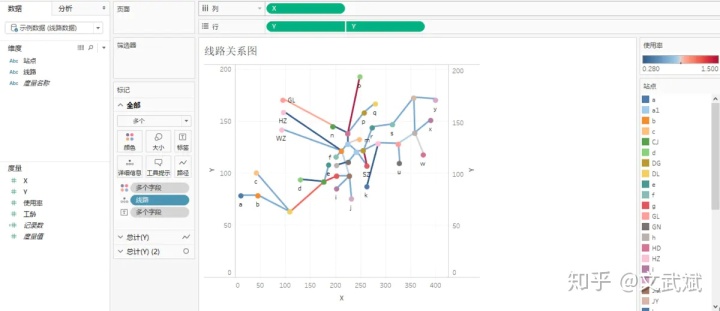

绘制线路关系图

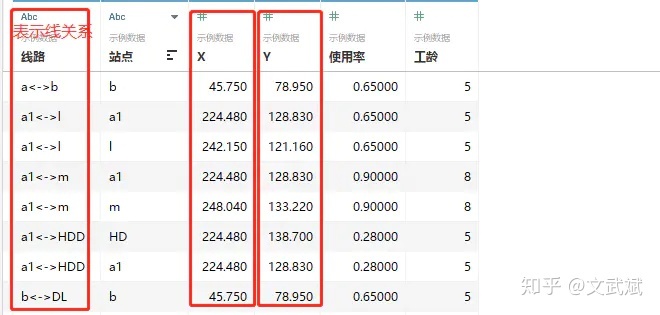

数据展示

使用 <-> 双箭头表示线关系，使用线关系时拖拽到的是标签中的详细信息中，而不是路径。

操作步骤

1、拖拽度量 Y、X 到行、列功能区，并取消聚合度量；

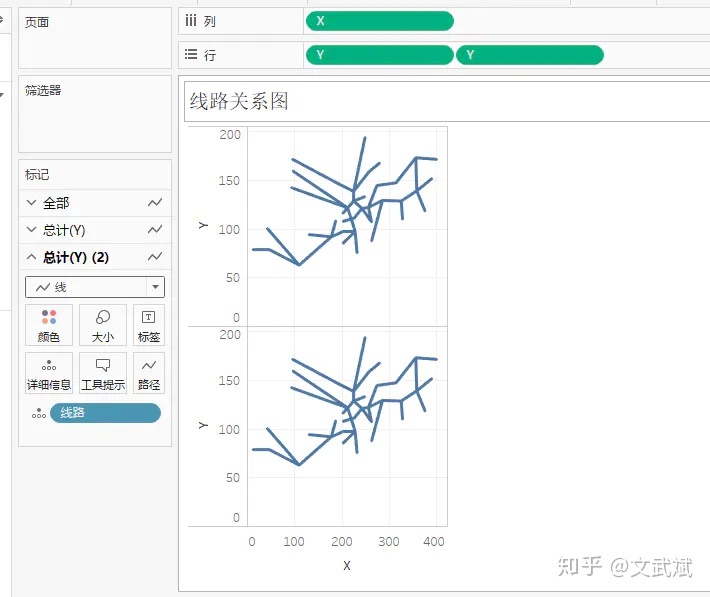

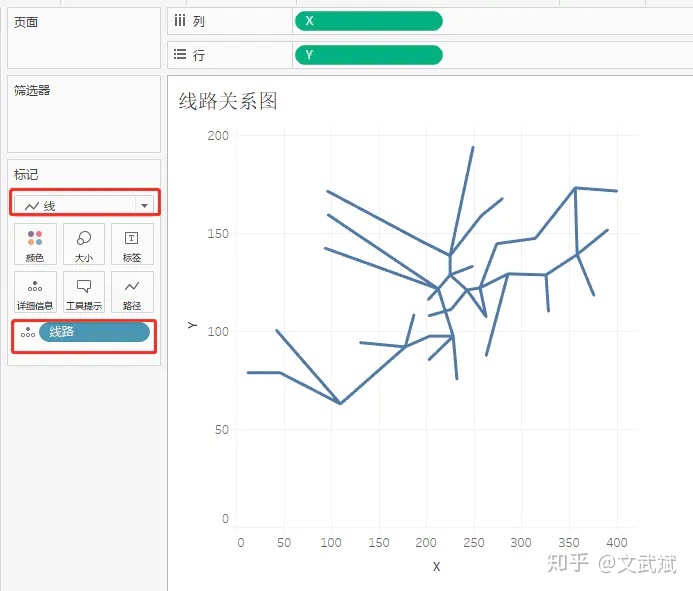

2、修改标记为线，并拖拽维度「线路」到标记的详细信息（上面的实例是拖拽到路径）；

3、按 Ctrl 键并点击列功能区的「Y」（用「X」一样的）向右拖拽；

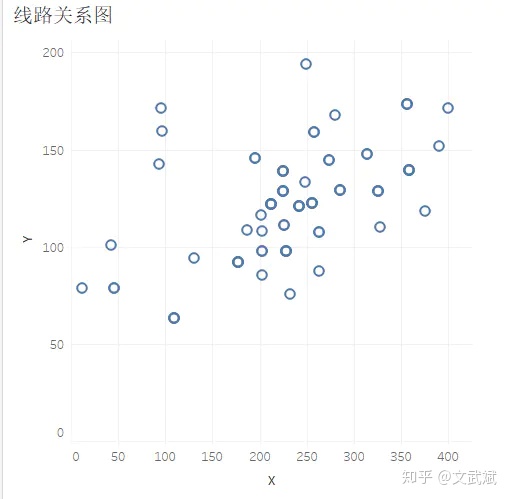

4、修改第二个标记为圆；

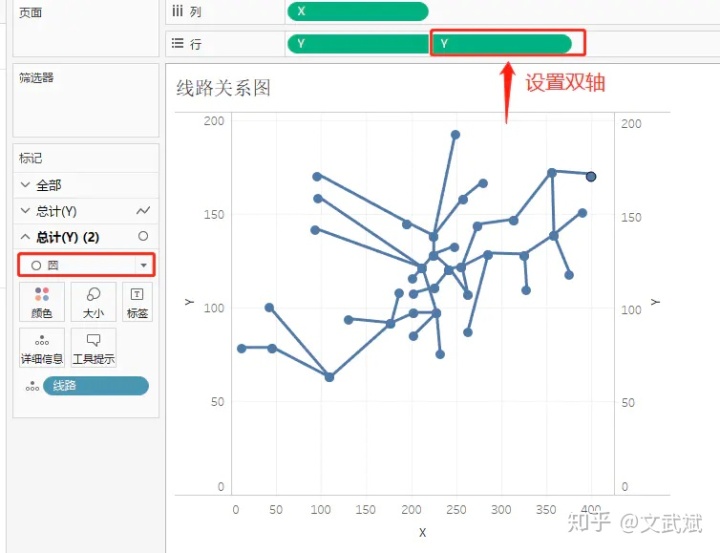

5、设置第二个「Y」为双轴；

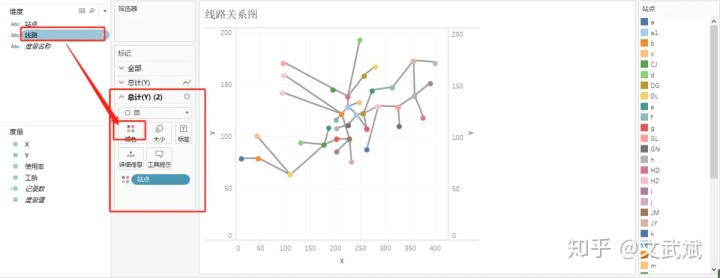

6、拖拽维度「站点」到第二个标签的颜色中；

7、拖拽度量「使用率」到第一个标签的颜色中；

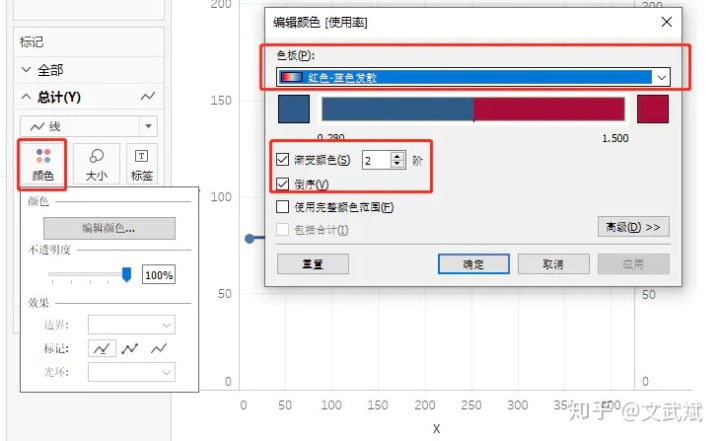

8、修改「使用率」的颜色为红蓝发散，2 阶，倒序。

三、手把手教你 Tableau 绘制跑道图

前置知识

已知圆心，半径，角度，求圆上的点坐标 圆心坐标：(x0,y0) 半径：r 角度：a 圆周率： PI 则圆上任一点为：（x1,y1） x1 = x0 + r * cos(a * PI / 180 ) y1 = y0 + r * sin(a * PI / 180 )

绘制电影数量弧线图

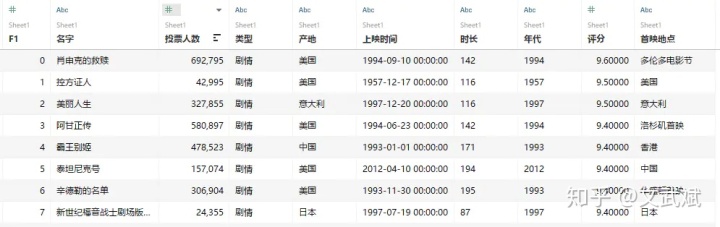

原数据展示

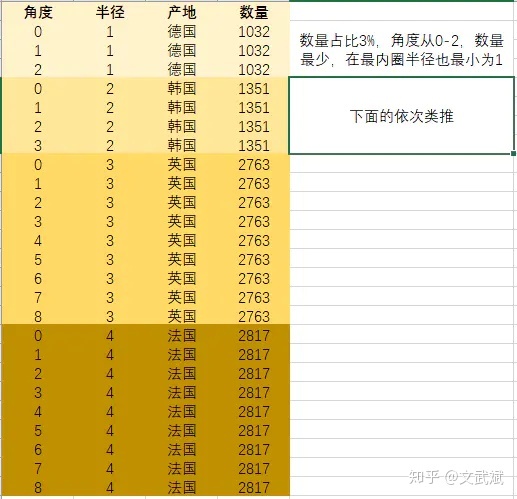

构建绘制弧线图数据

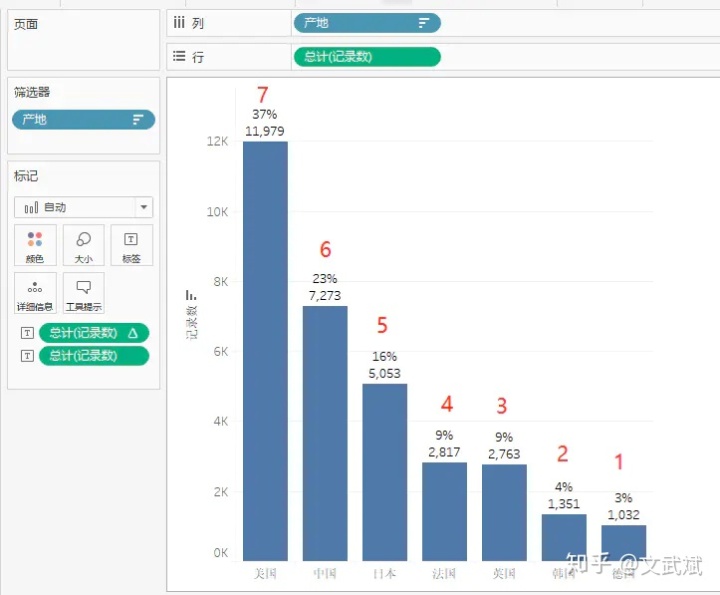

绘制电影数量条形图，其中百分比表示的就是角度，从 0 开始；按照数量排序之后，数量越少对应的半径也越小，依次生成 1-7 的半径值，

数量百分比 ---> 角度 排序 ---> 半径

操作步骤

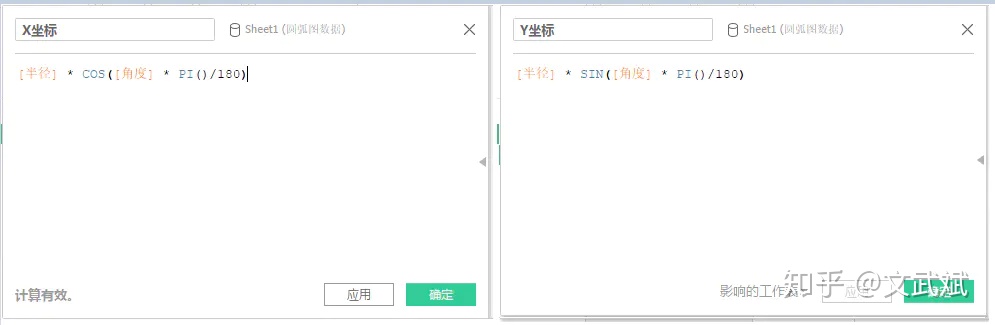

1、根据上述前置知识，创建计算字段 X，Y 坐标；

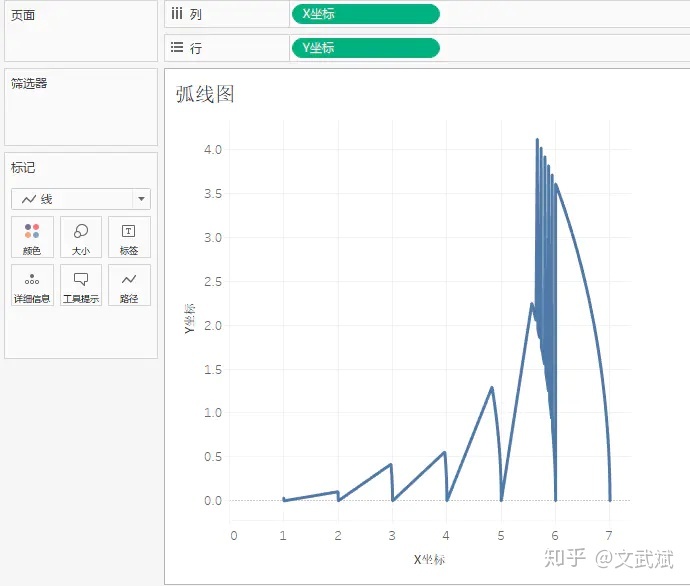

2、拖拽度量「Y坐标」、「X坐标」到行、列功能区，并取消聚合度量；

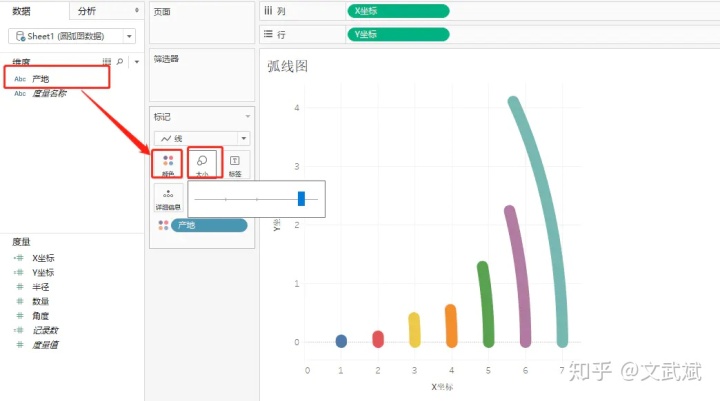

3、拖拽维度「产地」到标记中的颜色，并修改标记大小；

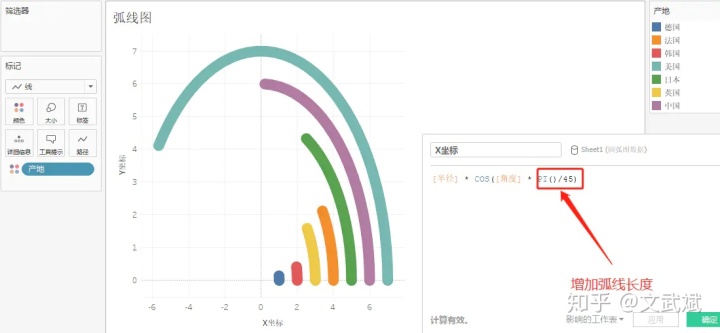

4、此时显示弧线过短，将 X、Y 坐标计算字段改为 PI() / 45，等比例增加弧长；

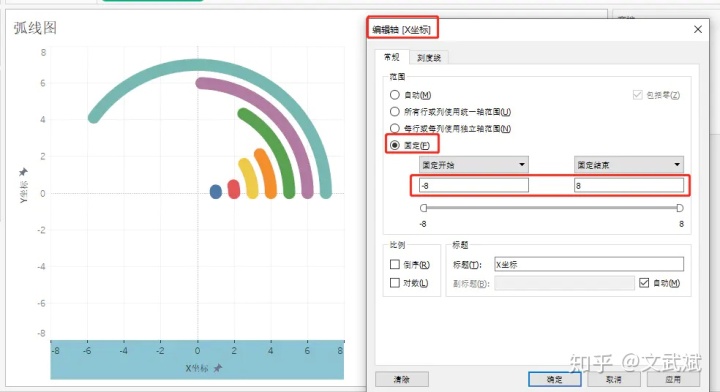

5、此时圆弧不够圆，右击坐标轴，选择编辑轴线，编辑X、Y坐标轴为固定轴 [-8,8]；

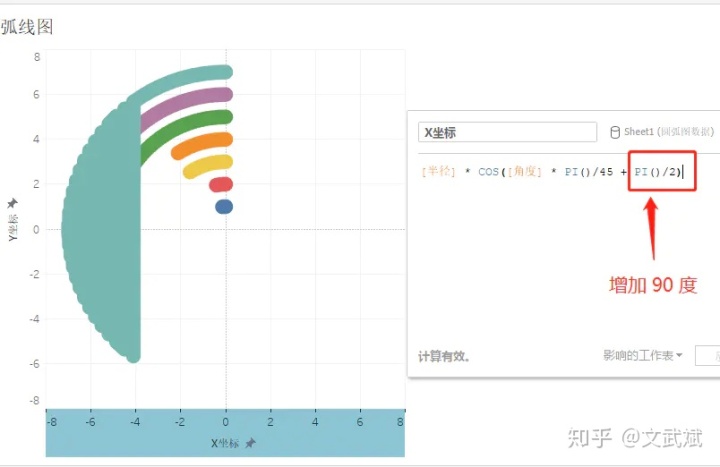

6、角度不对，逆时针旋转（角度增加） 90 度，修改 X 、Y坐标（+ PI/2）；

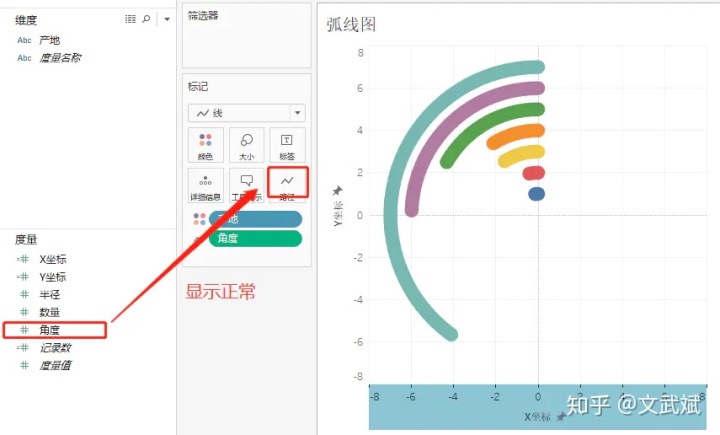

7、拖拽角度到标记的路径；

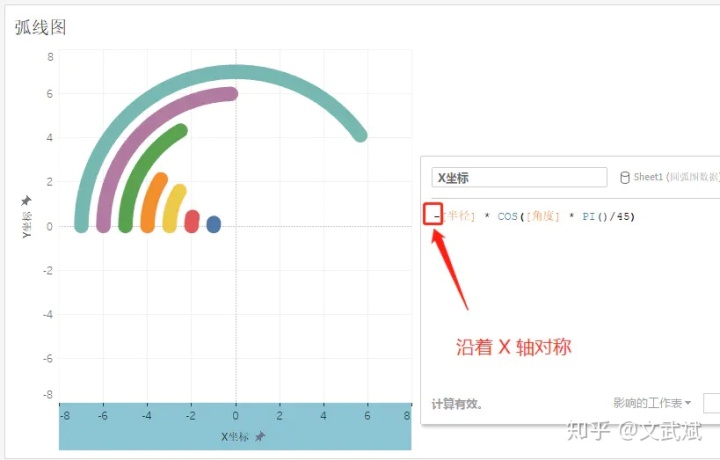

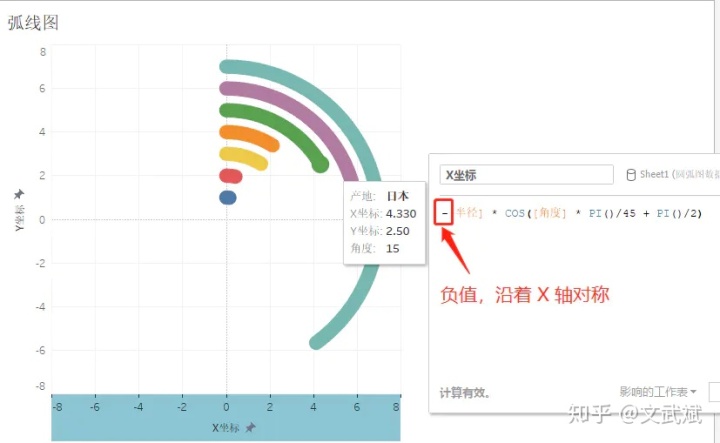

8、方向反了，沿着 X 轴做一个对称，修改 X 坐标为负值；

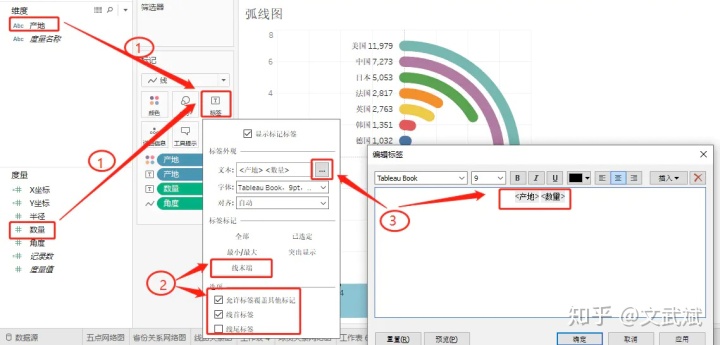

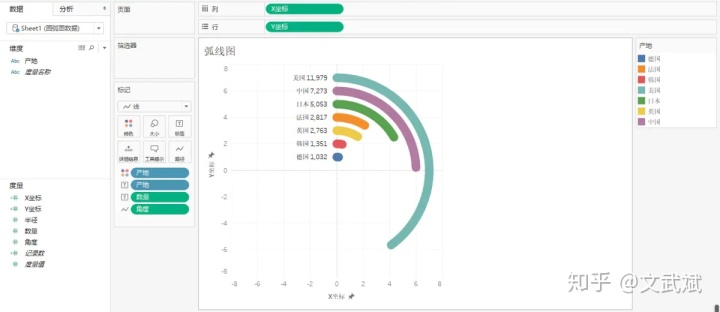

9、拖拽维度「产地」、度量「数量」到标记的标签，并修改标签的显示方式。

四、手把手教你 Tableau 绘制雷达图

雷达图又称为蜘蛛图，适用于多维数据（四维以上），且每个维度必须可以排序。

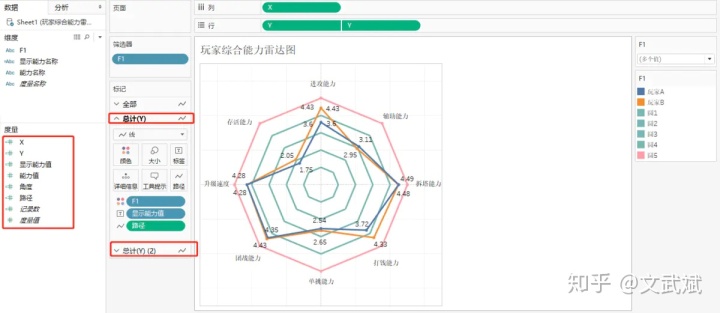

绘制玩家综合能力雷达图

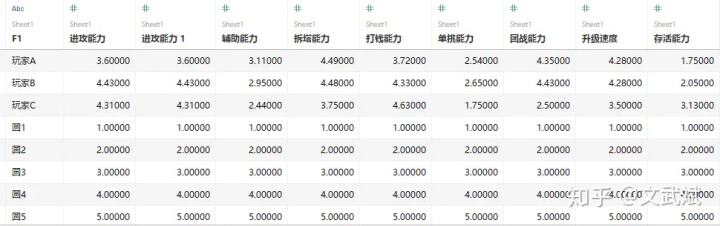

数据展示

操作步骤

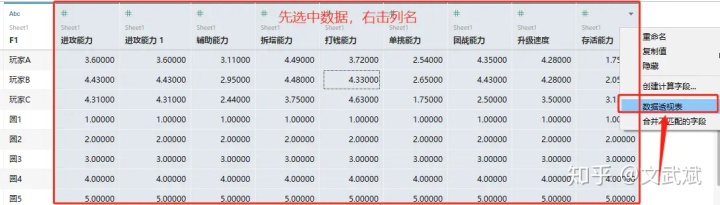

1、选中数据，右击「数据透视表」；

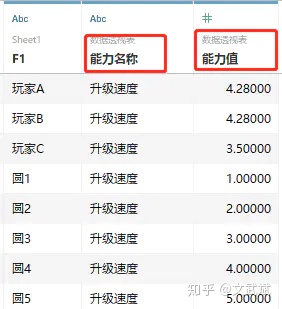

2、修改列名为能力名称、能力值；

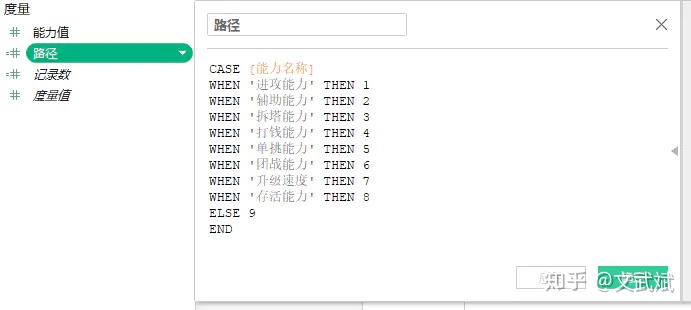

3、创建计算字段「路径」，用于形成一个封闭的多边形（圆）；

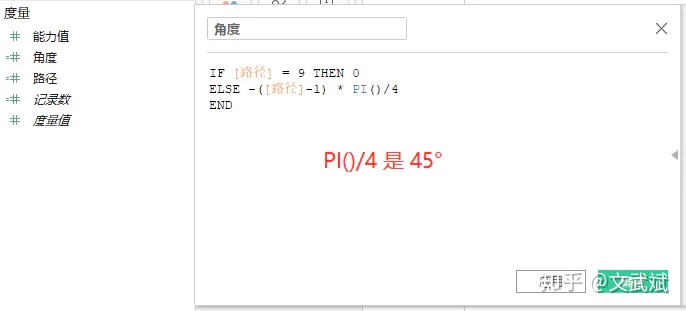

4、创建计算字段「角度」，用于后面计算 X、Y（圆上一点）；

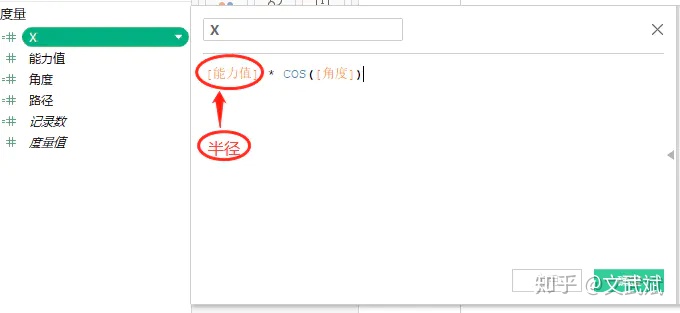

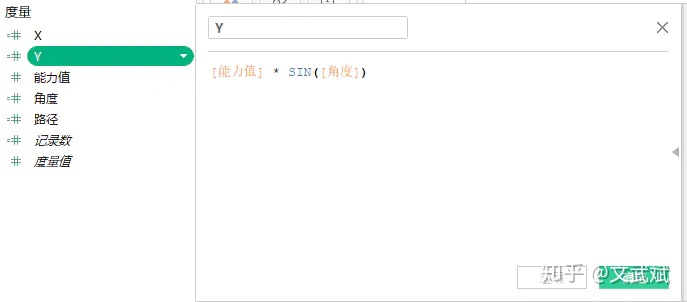

5、创建计算字段 X 、Y（圆上一点坐标）；

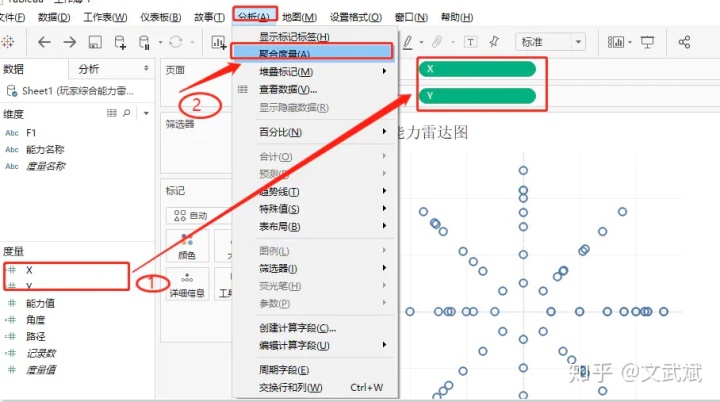

6、拖拽度量 Y、X 到行、列功能区，并取消聚合度量；

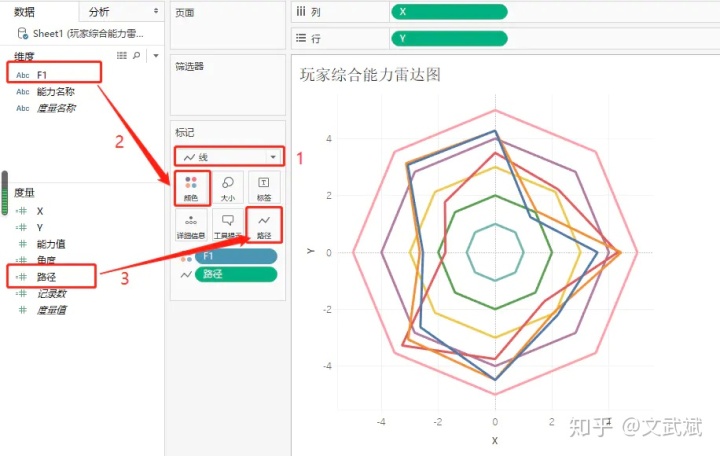

7、修改标记为「线」，并拖拽维度「F1」到标记的颜色，度量「路径」到标记的路径；

8、按着 Ctrl 键，向右拖拽行功能区 Y ，并设置为「双轴」和「同步轴」；

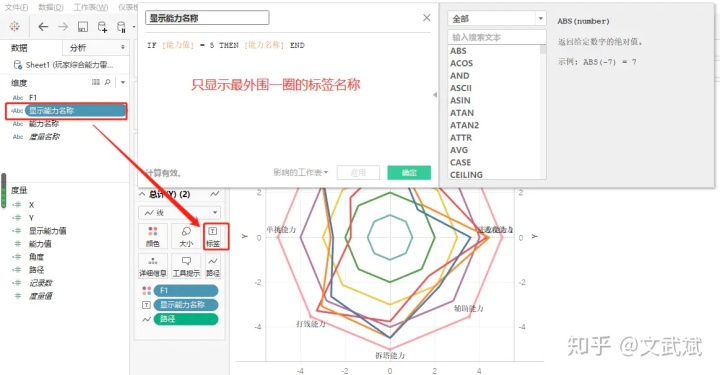

9、创建计算字段「显示能力名称」，并拖拽到第二个标记的标签上（不能直接拖拽能力名称到标签上）；

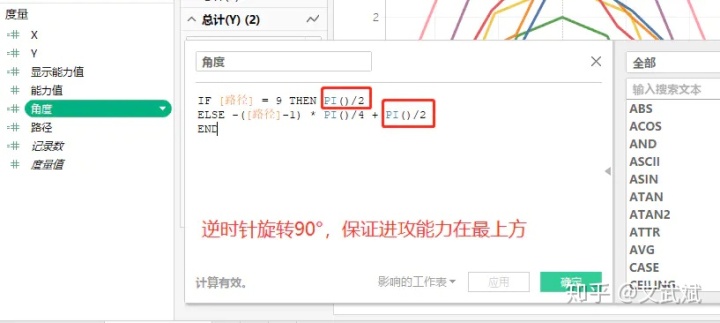

10、修改计算字段「角度」，让整个图逆时针旋转 90°；

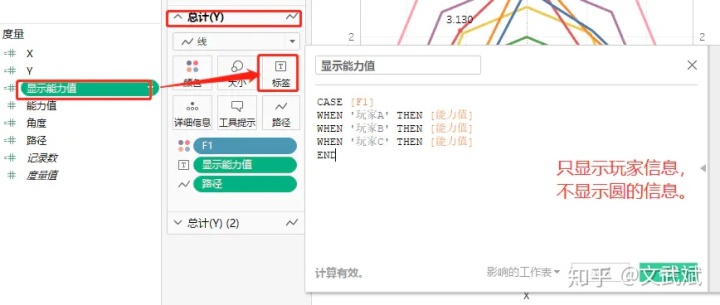

11、创建计算字段「显示能力值」，并拖拽到第一个标记的标签上（不能拖拽到第二个标记，要分开放）；

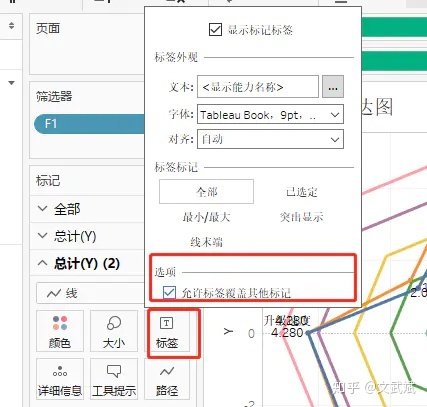

12、设置两个标签为“允许标签覆盖其他标记”；

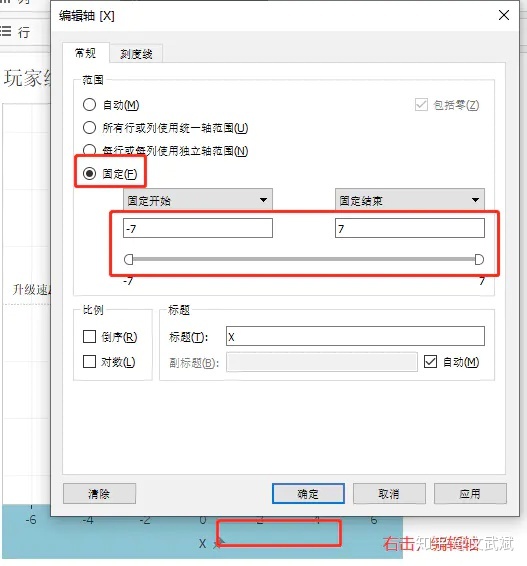

13、设置坐标轴为固定区间 [-7,7]，并取消显示所有轴的标题；

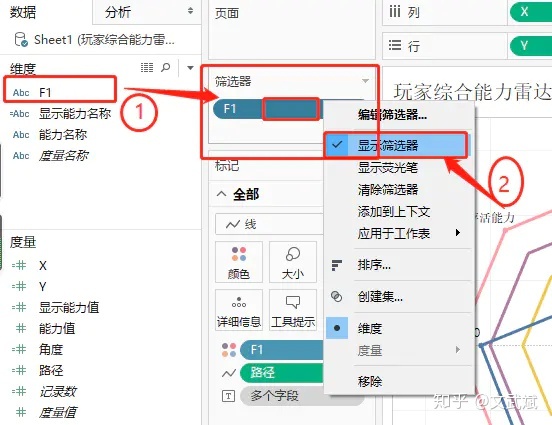

14、拖拽维度「F1」到筛选器，并显示筛选器；

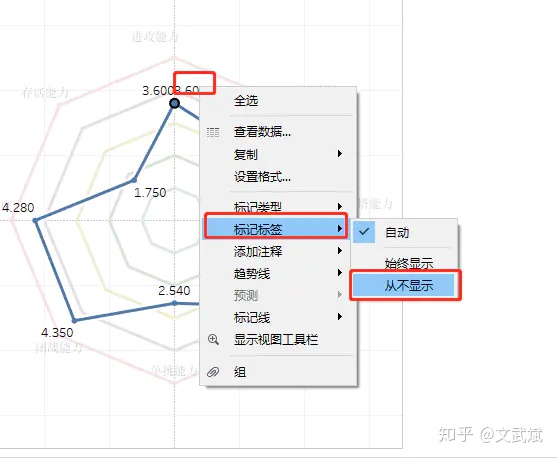

15、设置重复标签名称（进攻能力）的标签为“从不显示”（有 2 列数据进攻能力，所以会重复）；

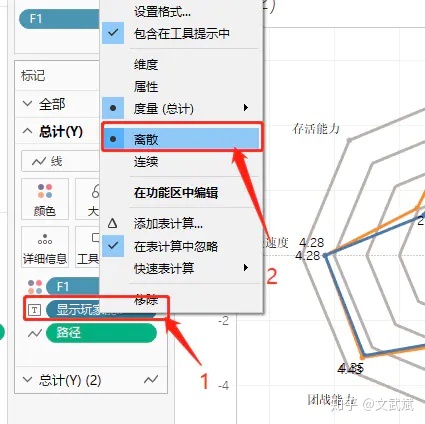

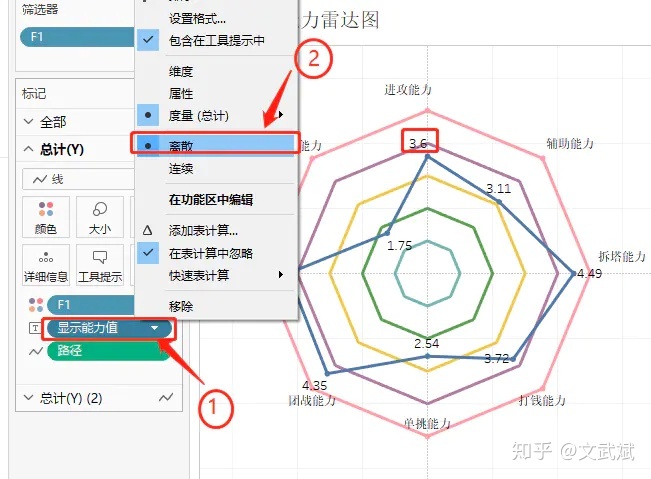

16、修改标签「显示能力值」为离散，数值显示正常；
