§1.整流元件(晶闸管)

简单地说：整流器是把单相或三相正弦交流电流通过整流元件变成平稳的可调的单方向的直流电流。其实现条件主要是依靠整流管,晶闸管等元件通过整流来实现.除此之外整流器件还有很多,如:可关断晶闸管GTO,逆导晶闸管，双向晶闸管，整流模块,功率模块IGBT,SIT,MOSFET等等,这里只探讨晶闸管.

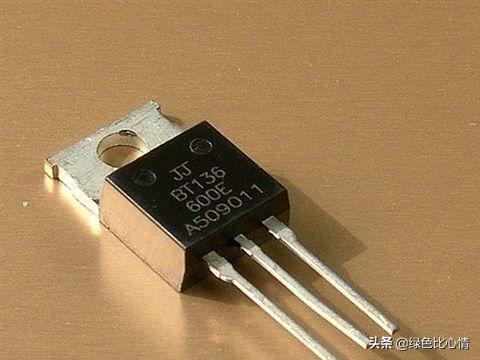

晶闸管又名可控硅,通常人们都叫可控硅.是一种功率半导体器件,由于它效率高,控制特性好,寿命长,体积小等优点,自上个世纪六十长代以来,获得了迅猛发展,并已形成了一门独立的学科.“晶闸管交流技术”。 晶闸管发展到今天，在工艺上已经非常成熟，品质更好，成品率大幅提高，并向高压大电流发展。目前国内晶闸管最大额定电流可达5000A，国外更大。我国的韶山电力机车上装载的都是我国自行研制的大功率晶闸管。

晶闸管的应用：

一、可控整流

如同二极管整流一样，可以把交流整流为直流，并且在交流电压不变的情况下，方便地控制直流输出电压的大小即可控整流，实现交流——可变直流

二、交流调压与调功

利用晶闸管的开关特性代替老式的接触调压器、感应调压器和饱和电抗器调压。为了消除晶闸管交流调压产生的高次谐波，出现了一种过零触发，实现负载交流功率的无级调节即晶闸管调功器。交流——可变交流。

三、逆变与变频

直流输电：将三相高压交流整流为高压直流，由高压直流远距离输送以减少损耗࿰
