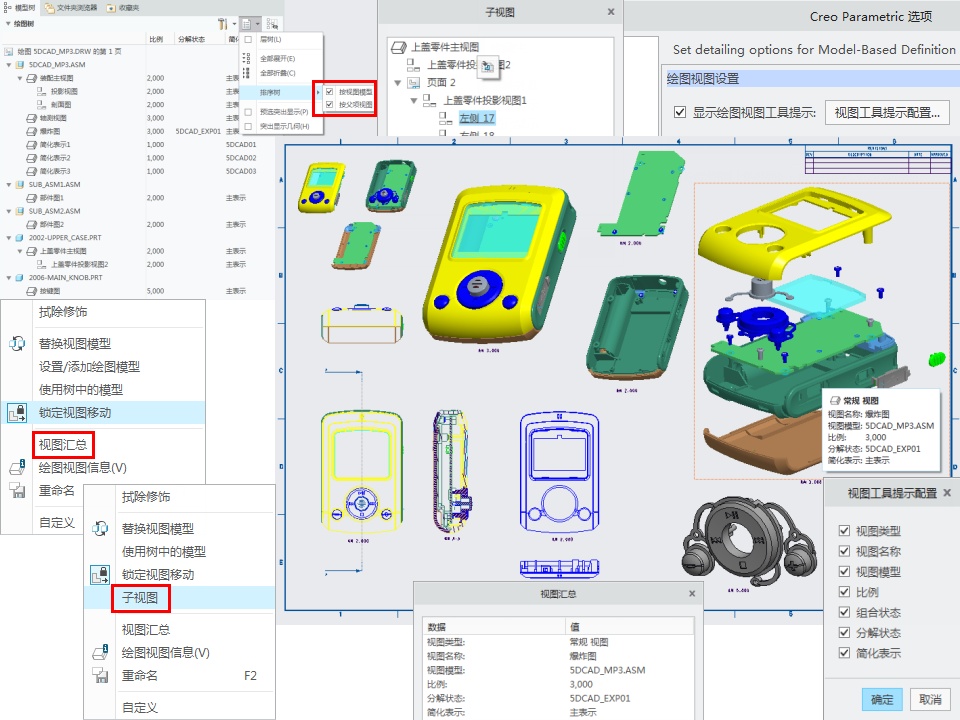

Creo7.0在工程图部分有很多新功能亮点

本文给大家详细介绍一下，绘图树和视图部分的新功能。

1、将列添加到绘图树

Creo7.0可以向绘图树中添加列，以查看更多的视图信息。例如：比例、分解状态、简化表示、视图模型、组合状态、父项视图和子项视图等。

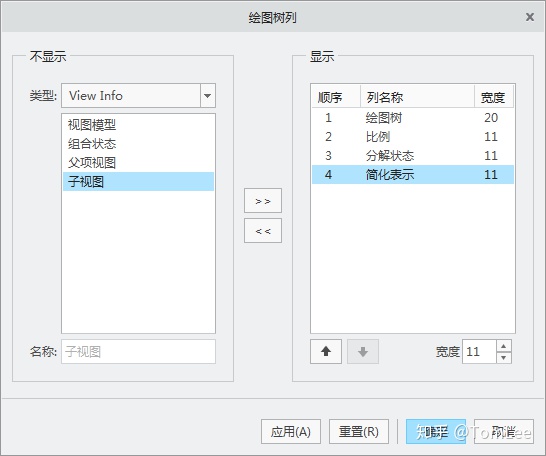

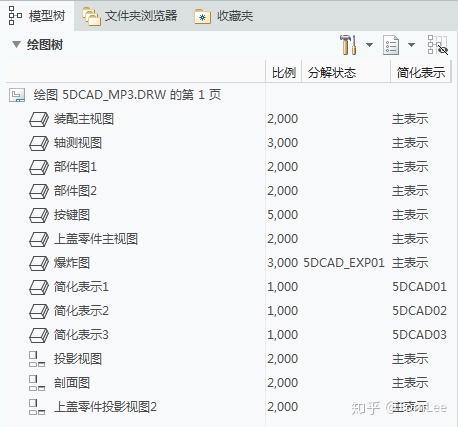

Creo7.0绘图树列

这将提供有关绘图视图更多类型的详细信息，您无需切换到绘图中其他页面，即可查看相关的父项和子项视图，并获取视图的附加信息。例如：视图的状态和比例。

绘图树列显示更多信息

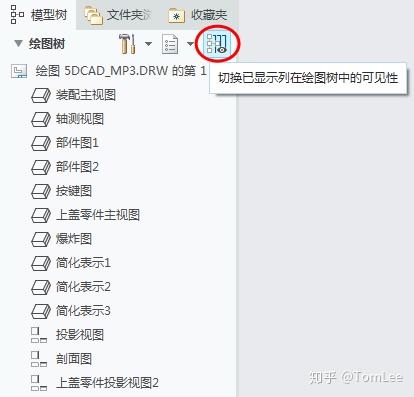

单击切换按钮（如下图红色框选图标）可以切换绘图树的列显示 (打开或关闭)。快速轻松地访问绘图信息，无需手动查询绘图，且不会影响到绘图的显示区域，收放自如。

绘图树列显示隐藏切换按钮

2、现在绘图树中可以对视图进行排序

• 按视图模型
• 按父项视图

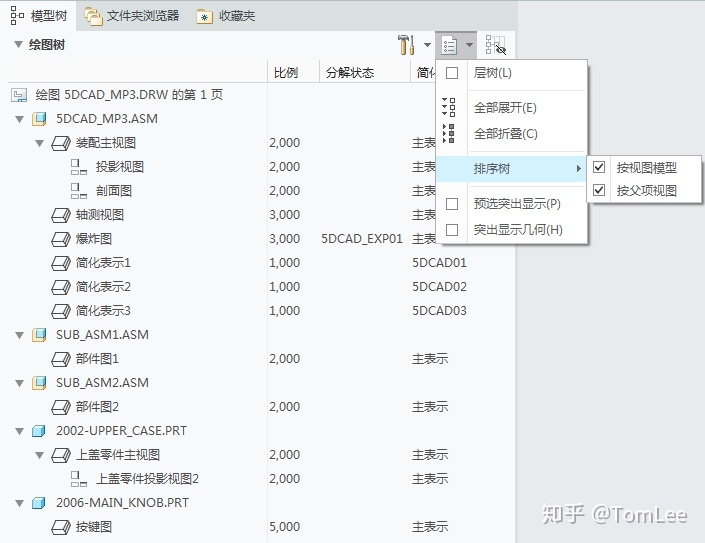

排序树

在以前的Creo（ProE）版本中，视图是无法排序的。视图之间的关系，视图和模型的关系，无法全面了解。在 Creo 7.0 中，可以按所属模型、父项视图、或者两项一起来对绘图视图进行排序，默认未设置的显示方式是早期版本中的所有视图列表。对绘图视图进行排序，让我们可以即时、快速查看绘图视图的层次结构，获取模型和视图之间的关联信息更方便了。

需要什么样的排序方式，可以在Creo选项中进行设置，指令位置：文件——选项——细节化——绘图树设置，然后根据需要在下拉列表中选择。

绘图树设置

也可以直接在config文件中增加选项设置：

dwg_tree_sort_views 选项控制对视图进行排序的方式

dont_sort - 不排序（此为默认设置）

by_models - 按视图模型

by_parent_views - 按父项视图

by_both- 按视图模型和父项视图

3、从绘图树中查看子视图

在绘图树选中视图，右键快捷菜单可以快速简便地访问“子视图”指令。

快捷菜单的子视图指令

“子视图”对话框随之打开，我们不再需要访问所有绘图页面来查找特定视图的相关子视图了。

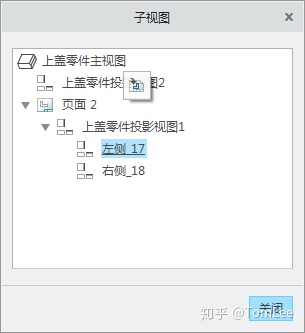

子视图对话框

在“子视图”对话框中选中某个子视图，会弹出一个新的浮动工具栏图标，单击该图标，可以直接切换到该选定视图的所在页面，并选中视图。

浮动工具栏的“转至视图”

“子视图”可以大大节省查询相关视图的时间，尤其是在具有多个页面的大型绘图文件中。

4、视图汇总

在绘图树选中视图，右键单击访问快捷菜单，然后选择“视图汇总”。

快捷菜单中的视图汇总指令

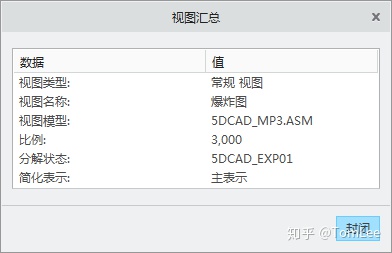

此时弹出“视图汇总”对话框，我们可以从中查看选定视图的详细信息。

视图汇总信息

5、视图提示信息

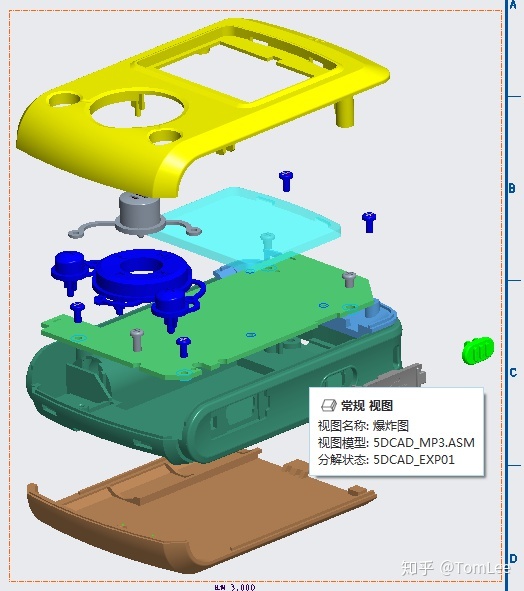

当鼠标靠近视图，视图显示红色虚线框时，鼠标停止不动，就会显示视图的提示信息。

爆炸图

视图提示信息可以在Creo选项中进行设置，指令位置：文件——选项——细节化——绘图视图设置，默认勾选“显示绘图视图工具提示”，点击“视图工具提示配置”按钮。

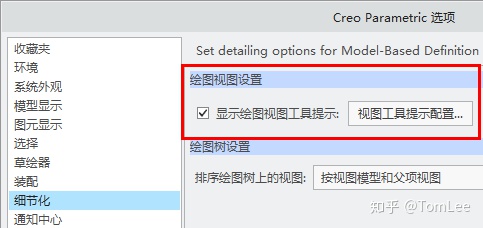

绘图视图设置

即可弹出“视图工具提示配置”对话框，根据需要选择勾选选项，勾选的选项信息就会出现在视图提示信息中，未勾选的则不显示。

视图工具提示配置

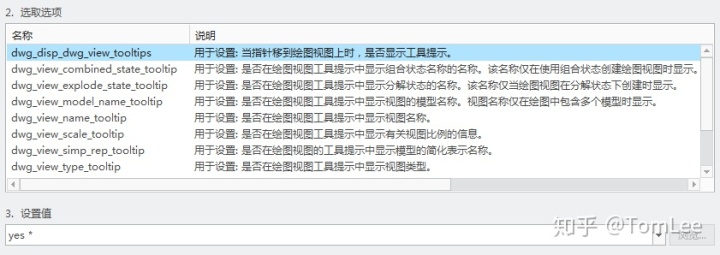

除“视图工具提示配置”对话框外，还可以在config文件中增加选项来设置：

dwg_disp_dwg_view_tooltips

dwg_view_type_tooltip

dwg_view_name_tooltip

dwg_view_model_name_tooltip

dwg_view_scale_tooltip

dwg_view_combined_state_tooltip

dwg_view_explode_state_tooltip

dwg_view_simp_rep_tooltip

config配置选项

在早期版本中，有时很难快速了解绘图中某个视图的所属模型、简化表示及其他关系等信息。现在Creo7.0通过设置“视图工具提示配置”，我们可以更轻松地访问绘图中的有用视图信息了。

详细操作请点击下面视频播放按钮，观看Creo7.0工程图视频教程。
