1、能效比(制热、制冷系数)

ε= Q / W

即：得热(冷)量与输入功率之比

2、空气源热泵实际工况下的制热量

Q=q×K1×K2

Q—实际工况下的制热量，kW;

q—产品标准工况下的制热量;

K1—当地室外空调计算干球温度修正系数；

K2—机组融霜修正系数；

3、基本耗热量的公式：

Q=K×F×ΔT

Q—围护基本耗热量，W

K—围护传热系数，W/㎡·℃

F—围护传热面积，㎡

ΔT—室内外计算温差，℃

用于计算门、窗、墙、地面、屋顶的基本耗热量(简化掉修正)

4、冷风渗透耗热量计算

Q=0.28×CP×ρ×V×ΔT

Q——冷风渗透耗热量，W

CP——空气定压比热，取1.01

ρ——空气的密度；

V——冷空气体积，m³

ΔT—室内外计算温差，℃

用于计算加热冷空气所需的耗热量

5、流量计算公式：

GL =0.86×∑Q /(tg-th)

GL — 流量，Kg /h；

∑Q — 热负荷，W；

tg、th — 供回水温度，℃。

将计算所得流量乘以安全系数即水泵的流量

6、管段阻力公式：

系统阻力还可近似的方法求得：先求出沿程阻力，然后乘以一个系数。

R = H×L(1+α)

R —— 沿程阻力，Pa；

H —— 比摩阻，Pa/m；

L —— 管段长度，m。

α ——局部阻力与沿程损失的比例百分数，可以取α = 0.3~0.5 。

采暖系统总阻力(管道加设备末端)乘以安全系数即水泵扬程。

按以上5、6步计算得到水泵流量和扬程，便可选水泵啦！

7、管道的水力计算：

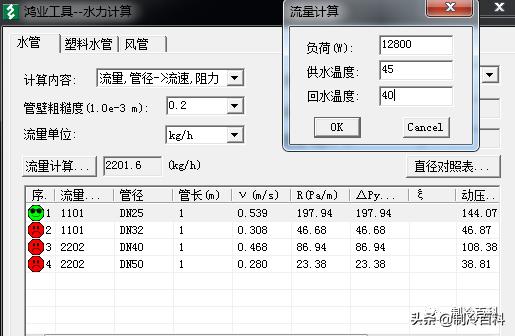

我们可以借电脑软件，选取管径、计算阻力。步骤如下。

1)输入热负荷、供回水温度便可以得到流量，进而用选取管径；

2)输入管长，便可得到各个直管段的沿程阻力；

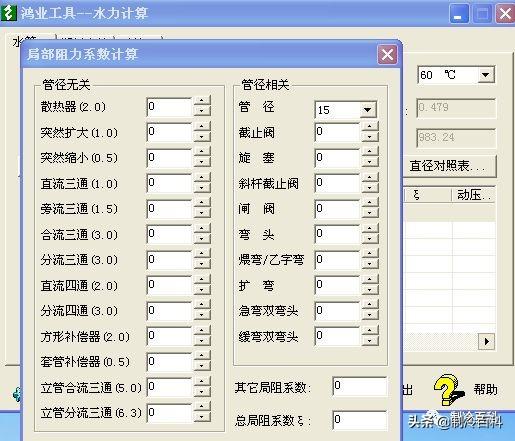

3)点击管径对应局部阻力系数ε，可以选取阀门与管件的形式、输入对应的个数，便得到局部阻力；

4)将沿程阻力与局部阻力相加，便得到管道的总阻力。用这个方法可以计算户内散热器或户内地暖末端阻力、采暖干管的阻力；

5)同样的方法适用于制冷水管的计算；亦适用于选取风管管径、并计算风管阻力。

8、管径的计算

1)确定建筑物的热负荷：

按照《暖规》应逐间逐项计算热负荷；

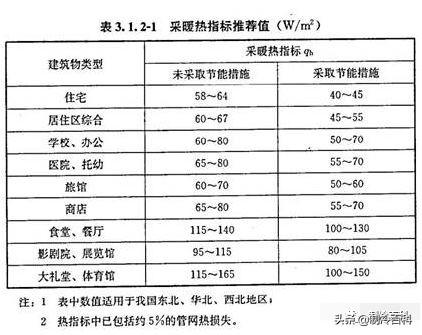

若缺乏基础数据，可以用热指标估算；

2)计算流量，选取管径

用鸿业水力计算器进行试算。

3)举例：某2000平米老办公楼算主管管径。

先估取70 W/m2；

70 W/m2*2000 m2=140000W

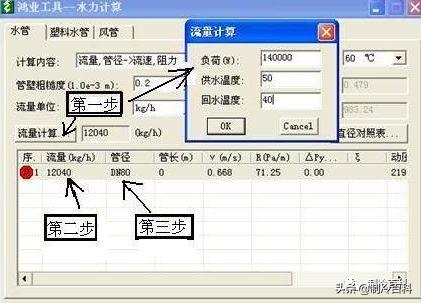

点击“流量计算”按钮，计算流量，

计算出来后，填写在下面的EXCEL计算窗口

试选管径，使比摩阻和流速在合适的范围内

摘自《户式空气源热泵采暖设计与施工指导》
