甘特图(Gantt chart)又称为横道图、条状图(Bar chart)，以提出者亨利·劳伦斯·甘特(Henry Laurence Gantt)先生的名字命名，常用于项目管理应用程序。
Excel并不是专业的项目管理软件，但创建简单的甘特图是很容易的。Excel中的甘特图由“堆积条形图”制作，通过条状图来显示项目、进度和其他时间相关的系统进展的内在关系随着时间进展的情况，如下图所示。

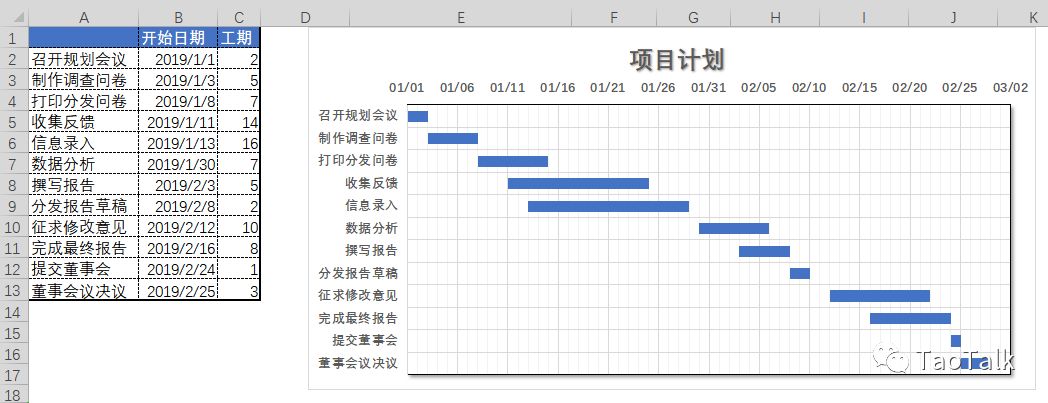

甘特图示例
上面的甘特图描述了一个项目计划，横轴表示项目的总时间，每个横条都表示一个项目任务，査看者可以很快看出每个任务的持续时间，识别出重叠的任务。创建该图表很简单，仅需六个步骤：
1)制作项目进度表，该项目数据在A2:C13中，列A包含任务名称，列B包含对应的起始日期，列C包含任务的持续时间(单位为天数)。

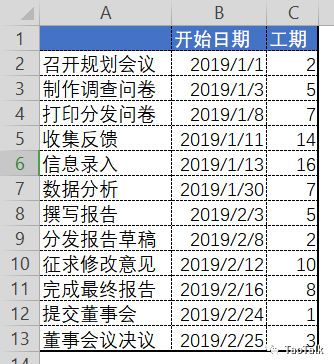

项目进度表
2)根据项目进度表创建一个“堆积条形图”，注意单元格A1必须留空，否则Excel会把列A和B都作为类别(垂直)坐标轴，如下图所示。

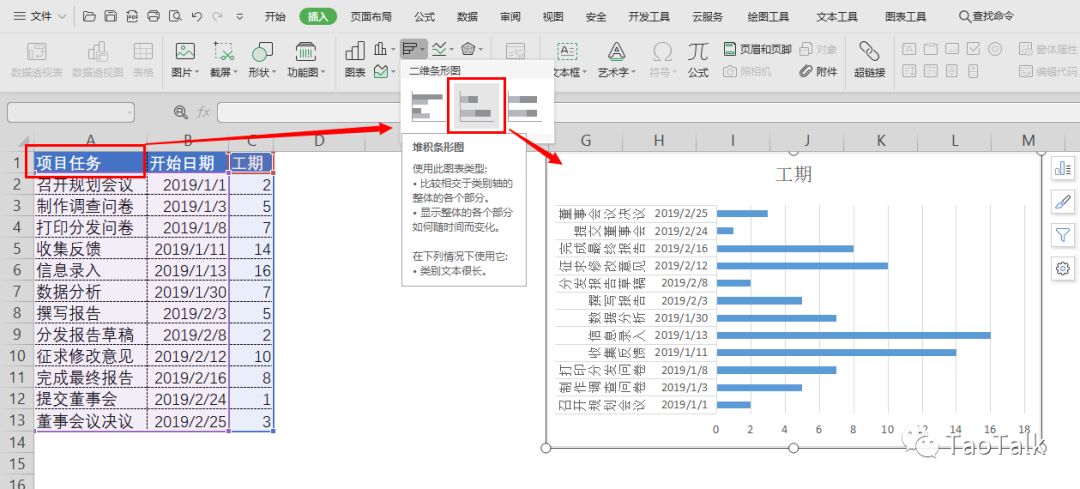

错误姿势：创建堆积条形图(单元格A1非空)

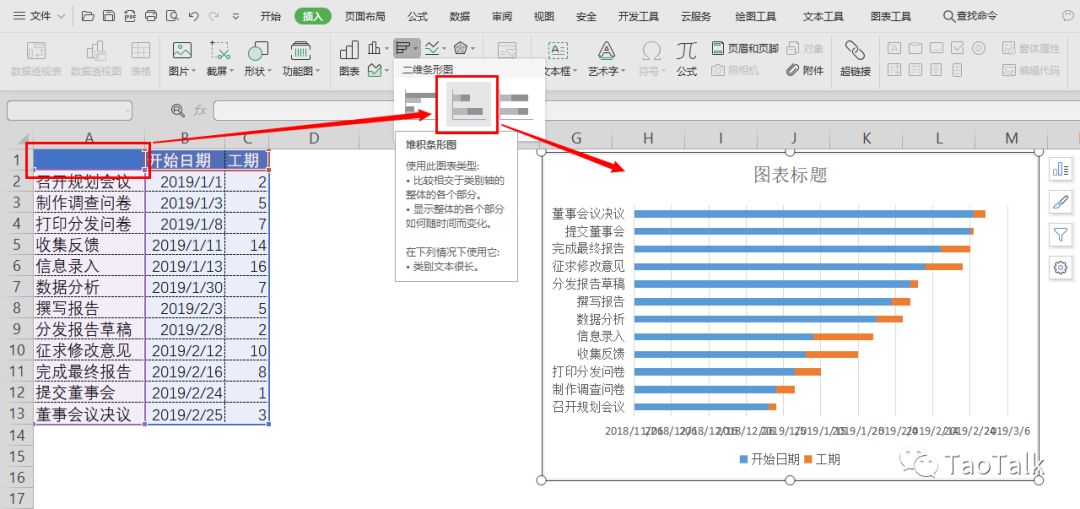

正确姿势：创建堆积条形图(单元格A1留空)
3)选择类别(垂直)坐标轴，打开“属性”任务面板，在“坐标轴选项-坐标轴”下：勾选“逆序类别”，以便从顶部开始按顺序显示任务；如果习惯于在底部显示日期，还可以勾选“横坐标轴交叉-最大分类”。

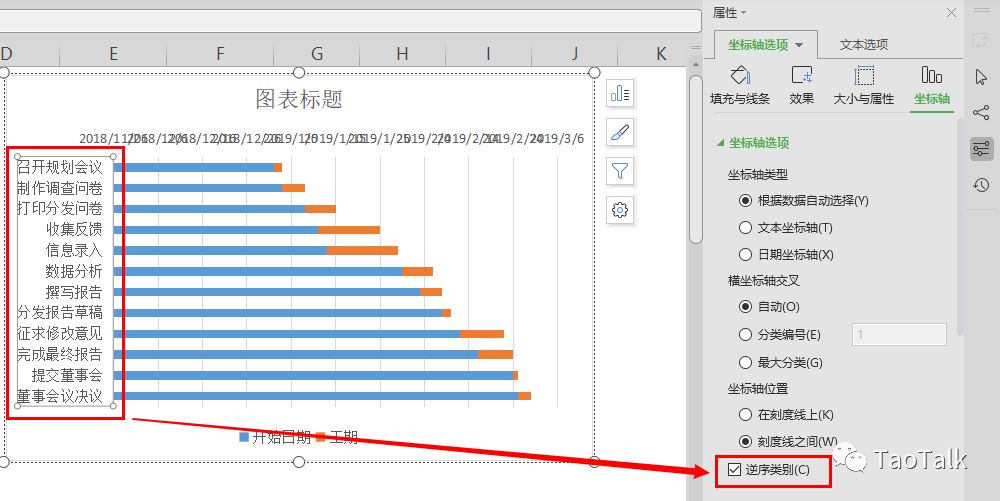

设置类别(垂直)坐标轴

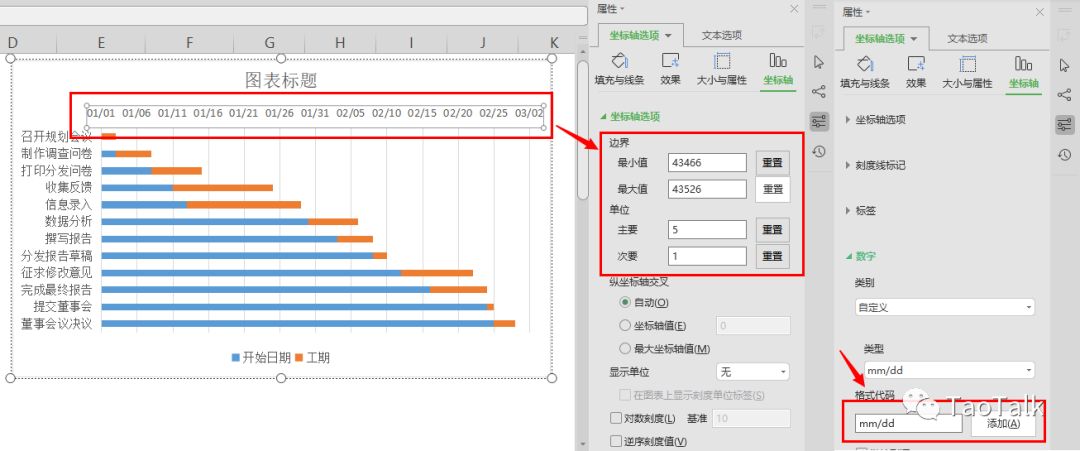

4)选择值(水平)坐标轴，打开“属性”任务面板，在“坐标轴选项-坐标轴”下：调整边界的“最小值”和“最大值”设置，以便在坐标轴上显示想要的日期(WPS表格中直接输入日期值无效，需要输入日期的序列号；Excel中直接输入日期值有效，会自动转换为日期序列号)；调整主要和次要单位，这是为了调整主要和次要网格线疏密；修改数字的“格式代码”，将默认的“yyyy/m/d”修改成“mm/dd”并点击“添加”按钮，这里是为了以去掉年份，使坐标日期显示更加简洁。
设置值(水平)坐标轴

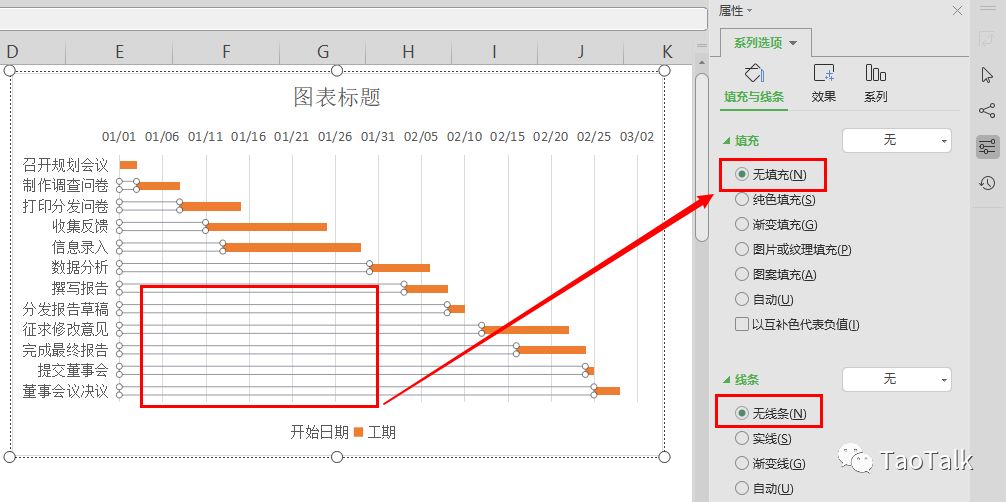

5)选择“开始日期”数据系列，打开“属性”任务面板，在“系列选项-填充与线条”下：“填充”设置为“无填充”、“无线”设置为“无线条”，即将“开始日期”数据系列变“透明”而“隐藏”起来。
隐藏“开始日期”数据系列
6)根据需要进一步修改颜色、添加网格线、删除图例等等，此处略。

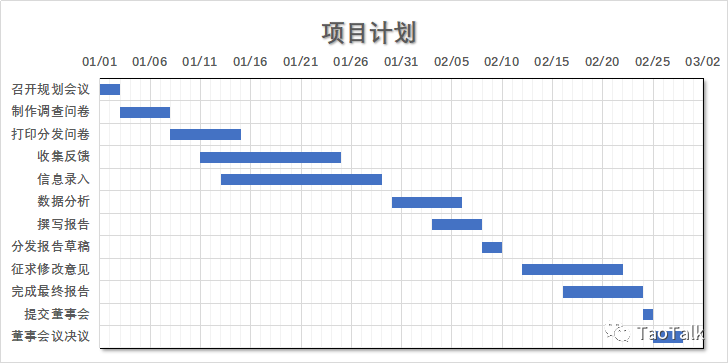

项目计划甘特图制作完成！
现在，大声告诉我，学会了没！(残忍敲黑板~)
OK，现在我们已经学会了在Excel绘制简单的甘特图来管理项目计划，但是我们会发现上述甘特图仍然存在着不少缺点，例如不能看到完成和未完成状态，无法实时标识和控制当前项目进度...既然用于管理项目，静态甘特图就很难令人满意了，最好是能够「动」起来...So...我们接着尝试制作一份交互式的动态甘特图，先来看下效果~

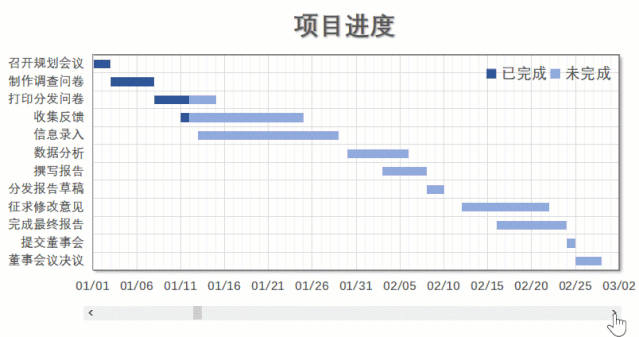

动态甘特图示例
稀饭不？其实也很简单，跟我学：

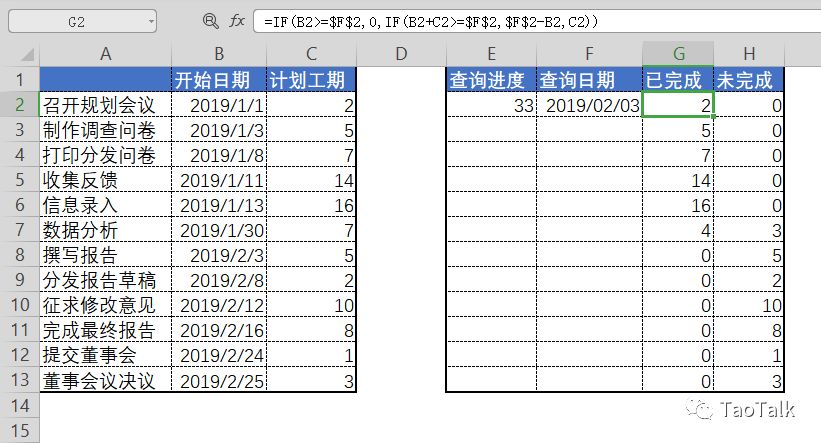

1)数据分析和处理：
根据“项目进度表”，项目起止时间为“2019/1/1~2019/2/27”，任意单元格中输入公式 =B13-B2+C13 即可算出总跨度时长为“58天”。
接下来，先创建2个辅助单元格，用来记录“查询进度(截至到查询日期的已完成天数)”和“查询日期”：因为总跨度时长为“58天”，所以我们在单元格E2中录入一个“1~58”的任意整数；结合开始日期和查询进度就能够计算出查询日期，我们在单元格F2中输入公式 =B2+E2 即可。
有了辅助单元格，接着我们就可以针对每一项任务分别计算出“已完成天数”和“未完成天数”：
G列创建“已完成”列字段，使用公式(以E2单元格为例)：
=IF(B2>=$F$2,0,IF(B2+C2>=$F$2,$F$2-B2,C2))
H列创建“未完成”列字段，使用公式(以H2单元格为例)：
=C2-E2
输入公式后，向下拖拽填充得到完整数据。至于这个公式为什么这么写，自己领悟吧哈哈哈...核心是嵌套IF函数，其语法结构 =IF(测试条件,真值,[假值]) ，详见函数相关教程...
数据分析和处理
2)绘制甘特图：
这里选择绘图数据时，我们需要按住 Ctrl 键，选中ABGH四列数据，中间CDEF列数据不选，然后同样插入“条形堆积图”即可，与前面所述的静态甘特图绘制步骤差别不大，此处略。
3)插入“表单控件”：

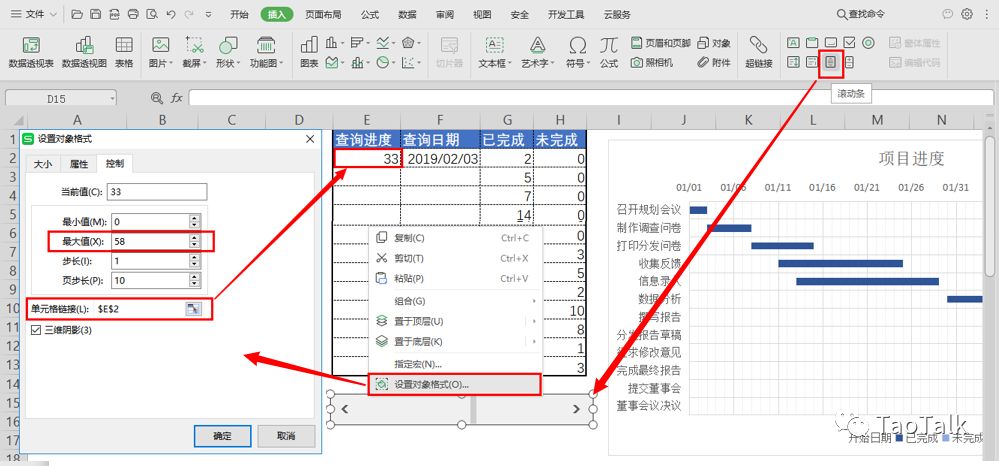

这一步是让甘特图动起来的关键，我们点击“插入”选项卡下的“滚动条”控件，在任意位置绘制出一个“滚动条”。接着，右键单击“滚动条”，打开“设置对象格式”，“最大值”改为“58”，“单元格链接”到单元格E2，点击确定即可。现在我们就可以拖动我们的滚动条来控制要查询的项目进度了。
最后，将“滚动条”与甘特图组合起来即可完成动态甘特图制作。
动态甘特图示例
Tips：这里我们用到了“表单控件(早期版本中也称为窗体控件)”，这是制作“可视化仪表盘”的基础之一，通过“表单控件”我们可以制作出很多交互性的动态图表。
