华为定义:

华为交换机默认所有端口都是hybrid类型。

hybrid:(杂合接口)包含access、trunk接口特性 能用于下联级联接口,需要单独使用。可以手动更改是否针对流量数据是否打标

PVID(端口vlan标识符):代表了指定接口连接哪个vlan

access接口接受数据 :如果带有vlan标记的帧,先查看vlan标记是否是pvid的vlan标记,是则接受,不是则丢失,如果不带vlan标记,直接认为是来自pvid vlan的,打上对应的标记,再做进一步转发,对于数据发送:通过这个接口只能发送pvid vlan流量,这个标记会去除,以默认帧的形式通过这个接口发走。

Trunk中的PVID相当于接口的本征vlan。

PC 2 IP 23.1.1.3 24 VLAN10

PC 4 IP 12.1.1.2 24 VLAN10

PC 1 IP 12.1.1.1 24 VLAN20

PC 3 IP 23.1.1.2 24 VLAN20

SW1进入G0/0/3接口,将接口类型定义为Trunk


华为trunk默认只允许vlan1通信,所以需要放行,上图放行了1-4094

SW2进入G0/0/3接口,将接口类型定义为Trunk


SW1创建VLAN 10 20


SW2创建VLAN 10 20

vlan batch X X可以同时创建多个VLAN

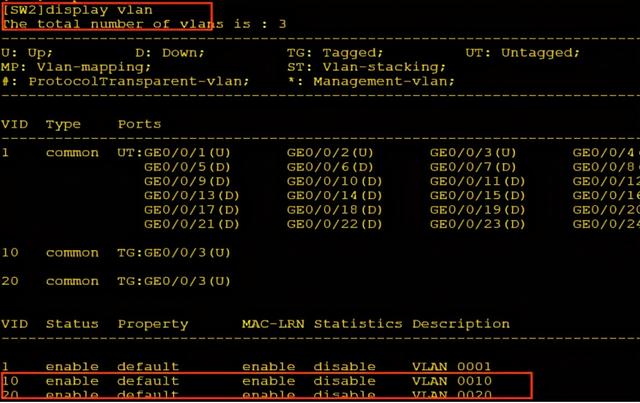

display vlan查看vlan 发现vlan10 vlan20 已经创建


将SW2对应接口划分vlan


接口类型为access,划分对应的vlan

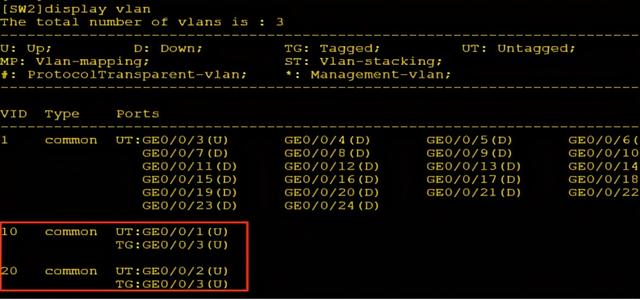

SW2,VLAN信息


SW1配置相同

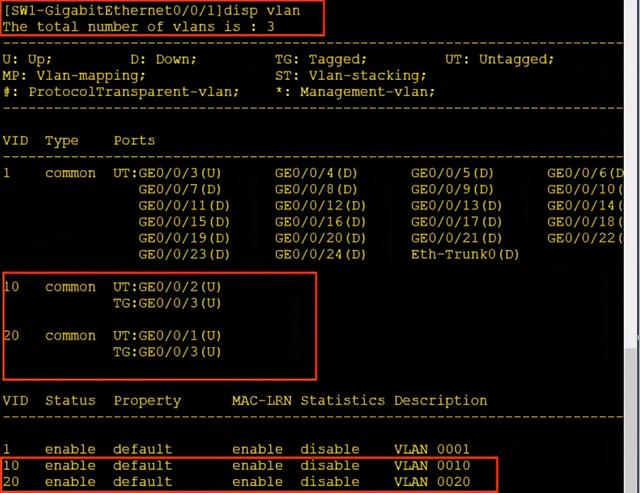

SW1 VLAN信息


配置完成。

华为扩展小知识:

隐藏命令

Port hybrid pvid vlan1

指定VLAN1可以通行

Port hybrid untag vlan 10

指定VLAN10不加标记发送

Port hybrid tag vlan 20

指定VLAN20加标记发送

port link-type hybrid

指定接口为hybrid

定义:一个交换区域内所有交换机共享相同vlan信息,通过access和trunk是实现vlan内通信,要实现不同vlan通信 ,需要单臂路由或者交换机的SVI接口就是三层网络设备。
