Tomcat 作为 servlet 容器实现,它是基于 Java 语言开发的轻量级应用服务器。因为 Tomcat 作为应用服务器,它有着完全开源,轻量,性能稳定,部署成本低等优点,所以它成为目前 Java 开发应用部署的首选,几乎每个Java Web开发者都有使用过,但是,你对 Tomcat 的整体设计有进行过了解和思考吗?

本文将基于 Tomcat8 进行分析,具体版本为 Tomcat8 当前官网最新修改(2019-11-21 09:28)的版本 v8.5.49

总体结构

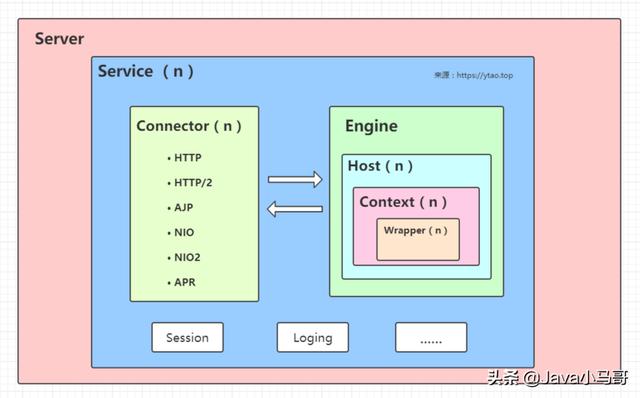

Tomcat 的总体结构中有很多模块,下图列出我们将要进行分析结构中的主要模块。其中主要分析的是Service,Connector,Engine,Host,Context,Wrapper。为避免图层看着太乱,下图中n代表该组件可允许存在多个。


如上图所描述的是:Server 是 tomcat 服务器,在 Server 中可以存在多个服务 Service 。每个服务中可有多个连接器和一个 Servlet 引擎 Engine,一个 Service 中多个连接器对应一个 Engine。 每个 Engine 中,可存在多个域名,这里可用虚拟主机的概念来表示 Host。每个 Host 中可以存在多个应用 Context。

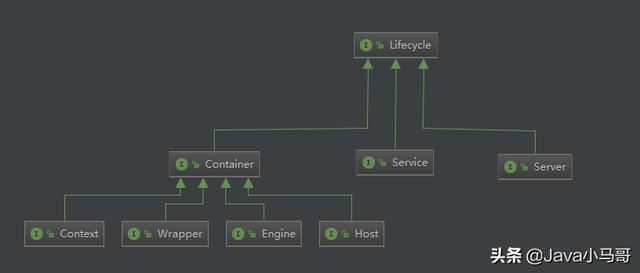

Server,Service,Connector,Engine,Host,Context,Wrapper 它们之间的关系,除了Connector和Engine,它们是平行关系,其它的都是存在包含关系。同时,它们也都继承了 Lifecycle 接口,该接口提供的是生命周期的管理,里面包括:初始化(init),启动(start),停止(stop),销毁(destroy)。当它的父容器启动时,会调用它子容器的启动,停止也是一样的。


上图中,还可以看到,Engine,Host,Context,Wrapper 都继承自 Container。它有个backgroundProcess()方法,后台异步处理,所以继承它后可以方便的创建异步线程。
在 Tomcat7 中,有看到 Service 持有的是 Container,而不是 Engine。估计这也是为什么在当前版本中添加 Engine 方法名叫setContainer。

Server

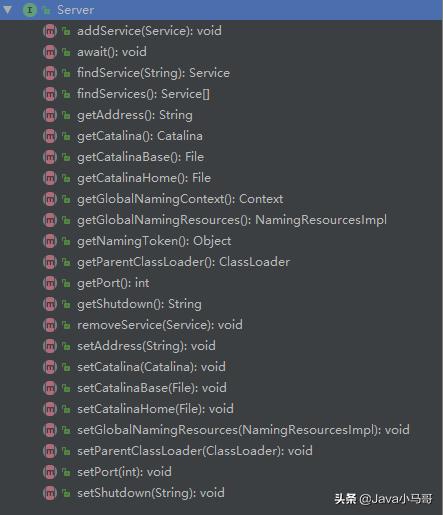

Tomcat 源码中有提供org.apache.catalina.Server接口,对应的默认实现类为org.apache.catalina.core.StandardServer,接口里面提供有如下图方法。


上图中可以知道 Server 做的工作:对 Service,Address,Port,Catalina 以及全局命名资源的管理操作。

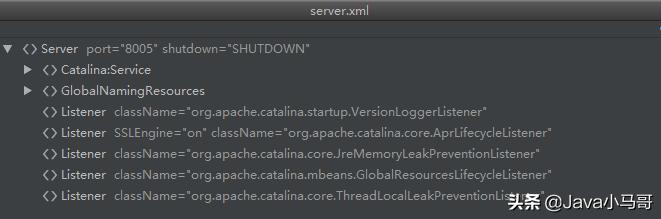

Server 在进行初始化的时候,会加载我们 server.xml 中配置的数据。


这里对其中的 Service 操作的addService向定义的服务集添加新服务进行分析:

// 保存服务的服务集private Service services[] = new Service[0];final PropertyChangeSupport support = new PropertyChangeSupport(this);@Overridepublic void addService(Service service) { // 相互关联 service.setServer(this);  // 利用同步锁,防止并发访问 来源:https://ytao.top synchronized (servicesLock) { Service results[] = new Service[services.length + 1]; // copy 旧的服务到新的数组中 System.arraycopy(services, 0, results, 0, services.length); // 添加新的 service results[services.length] = service; services = results;  // 如果当前 server 已经启动,那么当前添加的 service 就开始启动 if (getState().isAvailable()) { try { service.start(); } catch (LifecycleException e) { // Ignore } }  // 使用观察者模式,当被监听对象属性值发生变化时通知监听器,remove 是也会调用。 support.firePropertyChange("service", null, service); }}

源码中可以看到,向服务器中添加服务后,随机会启动服务,实则也服务启动入口。

Service

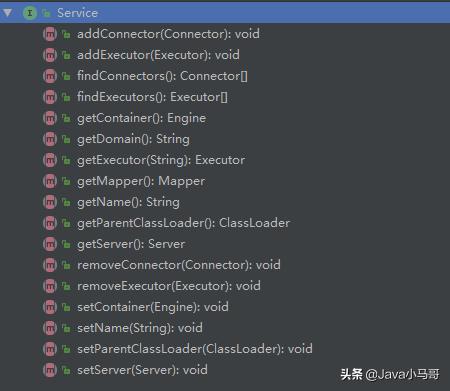

Service 的主要职责就是将 Connector 和 Engine 的组装在一起。两者分开的目的也就是使请求监听和请求处理进行解耦,能拥有更好的扩展性。每个 Service 都是相互独立的,但是共享一个JVM和系统类库。这里提供了org.apache.catalina.Service接口和默认实现类org.apache.catalina.coreStandardService。


在实现类 StandardService 中,主要分析setContainer和addConnector两个方法。

private Engine engine = null;protected final MapperListener mapperListener = new MapperListener(this);@Overridepublic void setContainer(Engine engine) { Engine oldEngine = this.engine; // 判断当前 Service 是否有关联 Engine if (oldEngine != null) { // 如果当前 Service 有关联 Engine,就去掉当前关联的 Engine oldEngine.setService(null); } // 如果当前新的 Engine 不为空,那么 Engine 关联当前 Service,这里是个双向关联 this.engine = engine; if (this.engine != null) { this.engine.setService(this); } // 如果当前 Service 启动了,那么就开始启动当前新的 Engine if (getState().isAvailable()) { if (this.engine != null) { try { this.engine.start(); } catch (LifecycleException e) { log.error(sm.getString("standardService.engine.startFailed"), e); } } // 重启 MapperListener ,获取一个新的 Engine ,一定是当前入参的 Engine try { mapperListener.stop(); } catch (LifecycleException e) { log.error(sm.getString("standardService.mapperListener.stopFailed"), e); } try { mapperListener.start(); } catch (LifecycleException e) { log.error(sm.getString("standardService.mapperListener.startFailed"), e); } // 如果当前 Service 之前有 Engine 关联,那么停止之前的 Engine if (oldEngine != null) { try { oldEngine.stop(); } catch (LifecycleException e) { log.error(sm.getString("standardService.engine.stopFailed"), e); } } } // Report this property change to interested listeners support.firePropertyChange("container", oldEngine, this.engine);}/*** 实现方式和 StandardServer#addService 类似,不在细述* 注意,Connector 这里没有像 Engine 一样与 Service 实现双向关联*/@Overridepublic void addConnector(Connector connector) { synchronized (connectorsLock) { connector.setService(this); Connector results[] = new Connector[connectors.length + 1]; System.arraycopy(connectors, 0, results, 0, connectors.length); results[connectors.length] = connector; connectors = results; if (getState().isAvailable()) { try { connector.start(); } catch (LifecycleException e) { log.error(sm.getString( "standardService.connector.startFailed", connector), e); } } // Report this property change to interested listeners support.firePropertyChange("connector", null, connector); }}

Connector

Connector 主要用于接收请求,然后交给 Engine 处理请求,处理完后再给 Connector 去返回给客户端。当前使用版本支持的协议有:HTTP,HHTP/2,AJP,NIO,NIO2,APR
主要的功能包括:

  • 监听服务器端口来读取客户端的请求。
  • 解析协议并交给对应的容器处理请求。
  • 返回处理后的信息给客户端

Connector 对应服务器 server.xml 中配置信息的例子:

这里通过配置监听的端口号port,指定处理协议protocol,以及重定向地址redirectPort。
协议处理类型通过实例化连接器时设置:

public Connector() { // 无参构造,下面 setProtocol 中默认使用HTTP/1.1 this(null);}public Connector(String protocol) { // 设置当前连接器协议处理类型 setProtocol(protocol); // 实例化协议处理器,并保存到当前 Connector 中 ProtocolHandler p = null; try { Class> clazz = Class.forName(protocolHandlerClassName); p = (ProtocolHandler) clazz.getConstructor().newInstance(); } catch (Exception e) { log.error(sm.getString( "coyoteConnector.protocolHandlerInstantiationFailed"), e); } finally { this.protocolHandler = p; } if (Globals.STRICT_SERVLET_COMPLIANCE) { uriCharset = StandardCharsets.ISO_8859_1; } else { uriCharset = StandardCharsets.UTF_8; }}/*** 这个设置再 tomcat9 中被移除,改为必配项*/public void setProtocol(String protocol) { boolean aprConnector = AprLifecycleListener.isAprAvailable() && AprLifecycleListener.getUseAprConnector(); // 这里指定了默认协议和 HTTP/1.1 一样 if ("HTTP/1.1".equals(protocol) || protocol == null) { if (aprConnector) { setProtocolHandlerClassName("org.apache.coyote.http11.Http11AprProtocol"); } else { setProtocolHandlerClassName("org.apache.coyote.http11.Http11NioProtocol"); } } else if ("AJP/1.3".equals(protocol)) { if (aprConnector) { setProtocolHandlerClassName("org.apache.coyote.ajp.AjpAprProtocol"); } else { setProtocolHandlerClassName("org.apache.coyote.ajp.AjpNioProtocol"); } } else { // 最后如果不是通过指定 HTTP/1.1,AJP/1.3 类型的协议,就通过类名实例化一个协议处理器 setProtocolHandlerClassName(protocol); }}

ProtocolHandler 是一个协议处理器,针对不同的请求,提供不同实现。实现类 AbstractProtocol 在初始化时,会在最后调用一个抽象类 AbstractEndpoint 初始化来启动线程来监听服务器端口,当接收到请求后,调用 Processor 读取请求,然后交给 Engine 处理请求。

Engine

Engine 对应的是,org.apache.catalina.Engine接口和org.apache.catalina.core.StandardEngine默认实现类。
Engine 的功能也比较简单,处理容器关系的关联。


但是实现类中的addChild()不是指的子 Engine,而是只能是 Host。同时没有父容器,setParent是不允许操作设置的。

@Overridepublic void addChild(Container child) { // 添加的子容器必须是 Host  if (!(child instanceof Host)) throw new IllegalArgumentException (sm.getString("standardEngine.notHost")); super.addChild(child);}@Overridepublic void setParent(Container container) { throw new IllegalArgumentException (sm.getString("standardEngine.notParent"));}

server.xml 可以配置我们的数据:

Host

Host 表示一个虚拟主机。应为我们的服务器可设置多个域名,比如 demo.ytao.top,dev.ytao.top。那么我们就要设置两个不同 Host 来处理不同域名的请求。当过来的请求域名为 demo.ytao.top 时,那么它就会去找该域名 Host 下的 Context。
所以我们的 server.xml 配置文件也提供该配置:

Context

到 Context 这里来,就拥有 Servlet 的运行环境,Engine,Host都是主要维护容器关系,不具备运行环境。
我们暂且可将 Context 理解为一个应用,例如我们在根目录下有 ytao-demo-1 和 ytao-demo-2 两个应用,那么这里就是有两个 Context。
这里主要介绍的addChild方法,该添加的子容器是 Wrapper:

@Overridepublic void addChild(Container child) { // Global JspServlet Wrapper oldJspServlet = null; // 这里添加的子容器只能时 Wrapper if (!(child instanceof Wrapper)) { throw new IllegalArgumentException (sm.getString("standardContext.notWrapper")); } // 判断子容器 Wrapper 是否为 JspServlet boolean isJspServlet = "jsp".equals(child.getName()); // Allow webapp to override JspServlet inherited from global web.xml. if (isJspServlet) { oldJspServlet = (Wrapper) findChild("jsp"); if (oldJspServlet != null) { removeChild(oldJspServlet); } } super.addChild(child); // 将servlet映射添加到Context组件 if (isJspServlet && oldJspServlet != null) { /* * The webapp-specific JspServlet inherits all the mappings * specified in the global web.xml, and may add additional ones. */ String[] jspMappings = oldJspServlet.findMappings(); for (int i=0; jspMappings!=null && i

这里也就是每个应用中的 Servlet 管理中心。

Wrapper

Wrapper 是一个 Servlet 的管理中心,它拥有 Servlet 的整个生命周期,它是没有子容器的,因为它自己就是最底层的容器了。
这里主要对 Servlet 加载的分析:

public synchronized Servlet loadServlet() throws ServletException { // 如果已经实例化或者用实例化池,就直接返回 if (!singleThreadModel && (instance != null)) return instance; PrintStream out = System.out; if (swallowOutput) { SystemLogHandler.startCapture(); } Servlet servlet; try { long t1=System.currentTimeMillis(); // 如果 servlet 类名为空,直接抛出 Servlet 异常 if (servletClass == null) { unavailable(null); throw new ServletException (sm.getString("standardWrapper.notClass", getName())); } // 从 Context 中获取 Servlet InstanceManager instanceManager = ((StandardContext)getParent()).getInstanceManager(); try { servlet = (Servlet) instanceManager.newInstance(servletClass); } catch (ClassCastException e) { unavailable(null); // Restore the context ClassLoader throw new ServletException (sm.getString("standardWrapper.notServlet", servletClass), e); } catch (Throwable e) { e = ExceptionUtils.unwrapInvocationTargetException(e); ExceptionUtils.handleThrowable(e); unavailable(null); // Added extra log statement for Bugzilla 36630: // https://bz.apache.org/bugzilla/show_bug.cgi?id=36630 if(log.isDebugEnabled()) { log.debug(sm.getString("standardWrapper.instantiate", servletClass), e); } // Restore the context ClassLoader throw new ServletException (sm.getString("standardWrapper.instantiate", servletClass), e); } // 加载声明了 MultipartConfig 注解的信息 if (multipartConfigElement == null) { MultipartConfig annotation = servlet.getClass().getAnnotation(MultipartConfig.class); if (annotation != null) { multipartConfigElement = new MultipartConfigElement(annotation); } } // 对 servlet 类型进行检查 if (servlet instanceof ContainerServlet) { ((ContainerServlet) servlet).setWrapper(this); } classLoadTime=(int) (System.currentTimeMillis() -t1); if (servlet instanceof SingleThreadModel) { if (instancePool == null) { instancePool = new Stack<>(); } singleThreadModel = true; } // 初始化 servlet initServlet(servlet); fireContainerEvent("load", this); loadTime=System.currentTimeMillis() -t1; } finally { if (swallowOutput) { String log = SystemLogHandler.stopCapture(); if (log != null && log.length() > 0) { if (getServletContext() != null) { getServletContext().log(log); } else { out.println(log); } } } } return servlet;}

这里加载 Servlet,如果该 Servlet 没有被实例化过,那么一定要加载一个。
