查找“容积式热交换器样本”信息的朋友一般是设计院单位，想了解该产品信息，通过样本资料，进行选型设计。小编为大家简要提供一下RV系列容积热交换器样本，以方便大家的使用和技术操作。当然，更多准确的计算选型参数，也欢迎详细交流。关于样本的情况，介绍如下。

容积式换热器样本内的图纸展示

第一部分：产品介绍

容积式热交换器是一种全新的储存式热交换器，它不仅采用了先进的高效湍流双纹管作为传热元件，而且在热交换器结构上有重大改进，使热交换器的各项性能指标有明显提高。

第二部分：产品特点

（1）启动快 ：由于本产品的特殊结构，使产生出的热水迅速到达灌顶部的热水出口处，无须将大部分冷水加热即可向外供应热水。

（2）传热系数高:弹性管束管是用高导热系数的高效传热元件，加上合理的换热器内部结构，大大提高了换热器的性能。

（3）不易结垢 :由于换热管采用波纹管，而且易形成湍流的流体对换热管壁面有较强的冲刷作用，加上弹性管束本身有热补偿能力，通过热胀冷缩有自洁作用，因此不易结垢。

（4）无冷水区，容积利用率高 :本产品始终加热罐底部的冷水，在用水量低于额定供水能力时，逐步将罐内冷水全部加热，此时无冷水区，以维持热水的最大储备量。当用水量大于额定供水能力时，罐内储存的热水和即时加热的热水同时向外供以度过用水高峰。当因事故或其他原因停供热媒时，能最大限度地供应所出贮存的热水。

（5）节能:在蒸汽为热媒时，凝结水温度低于30℃。

第三部分：型号说明

RV-04-XX(xx/xx）和RV-03-XX(xx/xx）

解释：RV代表导流型容积热交换器，表示了结构类型；04代表立式，03代表卧式；XX代表容积大小，是几个立方的设备；xx表示了管程和壳程的压力大小是多少，其单位为MPa。

案例一：RV-04-2.0（0.6/1.6）：是容积热交换器的类型，立式，容积式2立方米，管程压力0.6MPa，壳程压力1.6MPa。

案例二：RV-03-8.0（1.0/1.0）：是容积热交换器的类型，卧式，容积式8立方米，管程压力1.0MPa，壳程压力1.0MPa。

第四部分：选型计算

限于篇幅所限，容积式热交换器样本中的计算数据较为复杂，无法全部阐述，建议详细交流，为大家提供样本的电子版，供参考使用。

第五部分：图纸外形

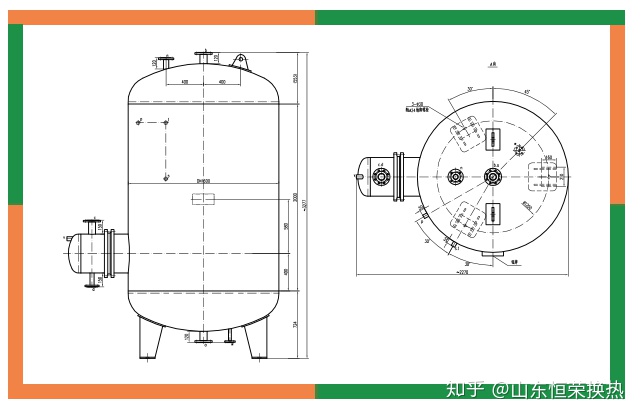

为您提供立式、卧式结构的容积式热交换器的外形结构图，从图中，您可以直观的看到设备的接口位置和功能等。

第六部分：型号规格

主要以表格的型式，列举所有的容积式热交换器型号规格，及其对应的直径、高度、重量、产水量、传热面积、口径、压力等信息。

第七部分：安装施工

安装热交换器的基础必须满足以使换热器不发生下沉，或使管道把过大的变形传到传热器的接管上。基础一般分为两种：一种为砖砌的鞍形基础，换热器上没有鞍式支座而直接放在鞍形基础上，换热器与基础不加固定，可以随着热膨胀的需要自由移动。另一种为混凝土基础，热交换器通过鞍式支座由地脚螺栓将其与基础牢固的连接起来。

在安装换热器之前应严格的进行基础质量的检查和验收工作，主要项目如下：基础表面概况；基础标高，平面位置，形状和主要尺寸以及预留孔是否符合实际要求；地脚螺栓的位置是否正确，螺纹情况是否良好，螺帽和垫圈是否齐全；放置垫铁的基础表面是否平整等。

基础验收完毕后，在安装换热器之前在基础上放垫铁，安放垫铁处的基础表面必须铲平，使两者能很好的接触。垫铁厚度可以调整，使换热器能达到设计的水平高度。垫铁放置后可增加换热器在基础上的稳定性，并将其重量通过垫铁均匀地传递到基础上去。垫铁可分为平垫铁、斜垫铁和开口垫铁。其中，斜垫铁必须成对使用。地脚螺栓两侧均应有垫铁，垫铁的安装不应妨碍换热器的热膨胀。

第八部分：使用维护

1.首先我们需要在容积热交换器流体介质进入的地方安装一个过滤装置,可以有效的增强水质，减少介质会在换热器内产生泥垢、结垢、腐蚀等现象的发生.

2.如果已经对管束、管板之间的连接产生裂缝，导致其失效那我们就要重新胀接、焊接、胀焊接等办法进行维修.

3.如果是已经损坏的换热管,我们应该先使用堵管法进行应急补救,但是在大多数情况下，被堵管道数量不得超过总管数的百分之十，因此要是换热管损坏过多就应进行替换.

4.要对换热器进行排查，知道那个部位是容易结垢的，然后，按照致污物,污垢的不同成分和程度制定对应的保养措施.

5.当工作环境的温度小于0℃时,要将换热器内的介质和循环水清理干净排出设备外避免发生冻裂管道的情况发生。

以上是小编为大家整理提供的容积式热交换器样本简要内容组成，供大家了解参考。在实际应用中，该设备也称为容积式换热器或容积式水加热器，均可以采用该样本来选型计算，确定实际需要的设备参数。
