原码一位乘法器设计_二进制的原码、反码、补码


一、十进制与二进制的相互转换

1. 十进制转换为二进制,分为整数部分和小数部分。

整数部分采用除2倒取余法,具体做法:用2去除十进制整数,可以得到一个商和余数;在用2去除商,又会得到一个商和余数,如此进行,知道商为0时为止,然后把先的到的余数作为二进制的低位有效位,后得到的余数作为二进制数的高位有效位,依次排列起来。 小数部分采用乘2取整法,具体做法:用2乘十进制小数,可以得到积,将积中的整数部分取出,在用2乘余下的小数部分,又得到一个积,在将积中的整数部分取出,如此进行,直到积中的小数部分为0,此时0或1为二进制的最后一位,或者达到所要求的精度为止,然后把取出的整数部分按顺序排列起来,先取得整数作为二进制小数的最高位有效位,后取的整数作为低位有效位。

2. 二进制转换为十进制,方法:按权相加法,即将二进制每位上的数乘以权,然后相加之和即是十进制数。


二、预备知识

由于计算机的硬件决定,任何存储于计算机中的数据,其本质都是以二进制码存储

根据冯·诺依曼提出的经典计算机体系结构框架,一台计算机由运算器、控制器、存储器、输入和输出设备组成。其中运算器只有加法运算器,没有减法运算器(据说一开始是有的,后来由于减法运算器硬件开销太大,被废了)。

所以计算机中没办法直接做减法的,它的减法是通过加法实现的。现实世界中所有的减法也可以当成加法的,减去一个数可以看作加上这个数的相反数,但前提是要先有负数的概念,这就是为什么不得不引入一个符号位。符号位在内存中存放的最左边一位,如果该位位0,则说明该数为正;若为1,则说明该数为负。

而且从硬件的角度上看,只有正数加负数才算减法,正数与正数相加,负数与负数相加,其实都可以通过加法器直接相加。

原码、反码、补码的产生过程就是为了解决计算机做减法和引入符号位的问题。


三、原码

原码:是最简单的机器数表示法,用最高位表示符号位,其他位存放该数的二进制的绝对值

以带符号位的四位二进制数为例:1010,最高位为1表示这是一个负数,其它三位010,即0*2^2+1*2^1+0*2^0=2,所以1010表示十进制数-2。

部分正负数的二进制原码表示

原码的表示法很简单,虽然出现了+0和-0,但是直观易懂。于是开始运算——

0001+0010=0011,1+2=3;
0000+1000=1000,+0+(-0)=-0;
0001+1001=1010,1+(-1)=-2。

于是可以看到其实正数之间的加法通常是不会出错的,因为它就是一个很简单的二进制加法,而正数与负数相加,或负数与负数相加,就要引起莫名其妙的结果,这都是符号位引起的。0分为+0和-0也是因它而起。

原码的特点:

1. 原码表示直观、易懂,与真值转换容易。

2. 原码中0有两种不同的表示形式,给使用带来了不便。

通常0的原码用+0表示,若在计算过程中出现了-0,则需要用硬件将-0变成+0。

3. 原码表示加减运算复杂。

利用原码进行两数相加运算时,首先要判别两数符号,若同号则做加法,若异号则做减法。在利用原码进行两数相减运算时,不仅要判别两数符号,使得同号相减,异号相加;还要判别两数绝对值的大小,用绝对值大的数减去绝对值小的数,取绝对值大的数的符号为结果的符号。可见,原码表示不便于实现加减运算。

四、反码

原码最大的问题就在于一个数加上它的相反数不等于0,于是反码的设计思想就是冲着解决这一点,既然一个负数是一个正数的相反数,那干脆用一个正数按位取反来表示负数。

反码:正数的反码还是等于原码;负数的反码就是它的原码除符号位外,按位取反

以带符号位的四位二进制数为例:3是正数,反码与原码相同,则可以表示为0011;-3的原码是1011,符号位保持不变,低三位按位取反,所以-3的反码为1100。

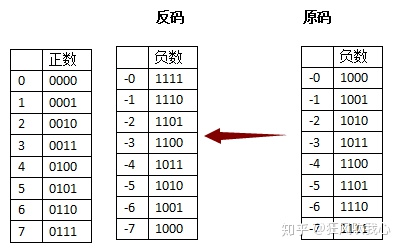

部分正负数的二进制反码表示

再试着用反码的方式解决一下原码的问题——

0001+1110=1111,1+(-1)=-0;
1110+1100=1010,(-1)+(-3)=-5。

互为相反数相加等于0,虽然的到的结果是1111也就是-0。但是两个负数相加的出错了。

反码的特点:

  1. 在反码表示中,用符号位表示数值的正负,形式与原码表示相同,即0为正;1为负。
  2. 在反码表示中,数值0有两种表示方法。
  3. 反码的表示范围与原码的表示范围相同。

反码表示在计算机中往往作为数码变换的中间环节。


五、补码

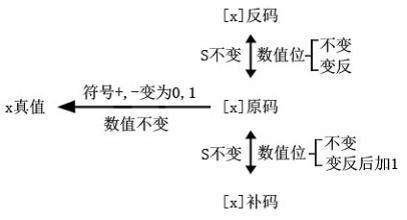

补码:正数的补码等于它的原码;负数的补码等于反码+1(这只是一种算补码的方式,多数书对于补码就是这句话)。

其实负数的补码等于反码+1只是补码的求法,而不是补码的定义,很多人以为求补码就要先求反码,其实并不是,那些计算机学家并不会心血来潮的把反码+1就定义为补码,只不过补码正好就等于反码+1而已。

如果有兴趣了解补码的严格说法,建议可以看一下《计算机组成原理》,它会用“模”和“同余”的概念,严谨地解释补码。


六、补码的思想

补码的思想,第一次见可能会觉得很绕,但是如果肯停下来仔细想想,绝对会觉得非常美妙。

补码的思想其实就是来自于生活,只是我们没注意到而已,如时钟、经纬度、《易经》里的八卦等。补码的思想其实就类似于生活中的时钟

如果说现在时针现在停在10点钟,那么什么时候会停在八点钟呢?

简单,过去隔两个小时的时候是八点钟,未来过十个小时的时候也是八点钟。
也就是说时间倒拨2小时,或正拨10小时都是八点钟。
也就是10-2=8,而且10+10=8。
这个时候满12,说明时针在走第二圈,又走了8小时,所以时针正好又停在八点钟。

所以12在时钟运算中,称之为模,超过了12就会重新从1开始算了。

也就是说,10-2和10+10从另一个角度来看是等效的,它都使时针指向了八点钟。

既然是等效的,那么在时钟运算中,减去一个数,其实就相当于加上另外一个数(这个数与减数相加正好等于12,也称为同余数),这就是补码所谓运算思想的生活例子。

在这里,再次强调原码、反码、补码的引入是为了解决做减法的问题。在原码、反码表示法中,我们把减法化为加法的思维是减去一个数等于加上这个数的相反数,结果发现引入符号位,却因为符号位造成了各种意想不到的问题。

但是从上面的例子中,可以看到其实减去一个数,对于数值有限制、有溢出的运算(模运算)来说,其实也相当于加上这个数的同余数。

也就是说,不引入负数的概念,就可以把减法当成加法来算。


七、补码的实例

接下来就做一做四位二进制数的减法(先不引入符号位)。

0110-0010,6-2=4,但是由于计算机中没有减法器,没法算。

这时候,想想时钟运算中,减去一个数,是可以等同于加上另外一个正数(同余数),这个数与减数相加正好等于模。

也就是四位二进制数最大容量是多少?其实就是2^4=16(10000)。

那么2的同余数,就等于10000-0010=1110,16-2=14。

既然如此,0110-0010=0110+1110=10100,6-2=6+14=20。

按照这种算法得出的结果是10100,但是对于四位二进制数最大只能存放4位,如果低四位正好是0100,正好是想要的结果,至于最高位的1,计算机会把它放入psw寄存器进位位中,8位机会放在cy中,x86会放在cf中,这里不做讨论。

这个时候,再想想在四位二进制数中,减去2就相当于加上它的同余数(至于它们为什么同余,还是建议看《计算机组成原理》)。

但是减去2,从另一个角度来说,也是加上-2,即加上-2和加上14得到的二进制结果除了进位位,结果是一样的。如果我们把1110的最高位看作符号位后就是-2的补码,这可能也是为什么负数的符号位是1,而不是0

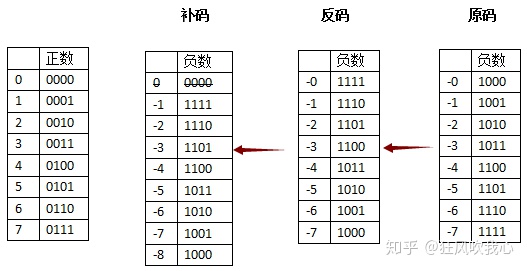

部分正负数的二进制补码表示

到这里,原码、反码的问题,补码基本解决了。

在补码中也不存在-0了,因为1000表示-8。

补码的特点:

1. 在补码表示中,用符号位表示数值的正负,形式与原码的表示相同,即0为正,1为负。但补码的符号可以看做是数值的一部分参加运算。

正数的补码表示就是其本身,负数的补码表示的实质是把负数映像到正值区域,因此加上一个负数或减去一个正数可以用加上另一个数(负数或减数对应的补码)来代替。
从补码表示的符号看,补码中符号位的值代表了数的正确符号,0表示正数,1表示负数;而从映像值来看,符号位的值是映像值的一个数位,因此在补码运算中,符号位可以与数值位一起参加运算。

2. 在补码表示中,数值0只有一种表示方法。

3. 负数补码的表示范围比负数原码的表示范围略宽。纯小数的补码可以表示到-1,纯整数的补码可以表示到-2^n。

由于补码表示中的符号位可以与数值位一起参加运算,并且可以将减法转换为加法进行运算,简化了运算过程,因此计算机中均采用补码进行加减运算


八、为什么负数的补码的求法是反码+1

因为负数的反码加上这个负数的绝对值正好等于1111,在加1,就是10000,也就是四位二进数的模,而负数的补码是它的绝对值的同余数,可以通过模减去负数的绝对值得到它的补码,所以负数的补码就是它的反码+1。
