ezcad2激光打标软件_振镜扫描式激光打标头的组成

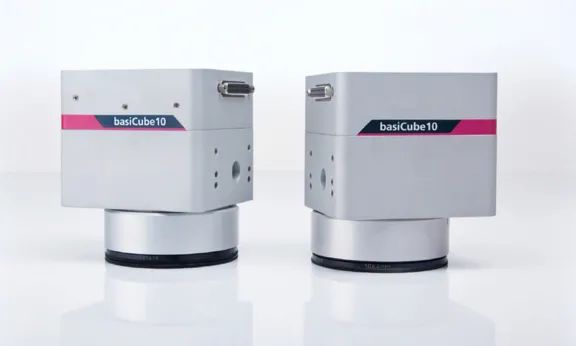

振镜扫描式激光打标头主要由XY扫描镜、场镜、振镜及计算机控制的打标软件等构成。其工作原理是将激光束入射到两反射镜(扫描镜)上，用计算机控制反射镜的反射角度，这两个反射镜可分别沿X、Y轴扫描，从而达到激光束的偏转，使具有一定功率密度的激光聚焦点在打标材料上按所需的要求运动，从而在材料表面上留下永久的标记，聚焦的光斑可以是圆形或矩形。

在振镜扫描系统中，可以采用矢量图形及文字，这种方法采用了计算机中图形软件对图形的处理方式，具有作图效率高，图形精度好，无失真等特点，极大的提高了激光打标的质量和速度。同时振镜式打标也可采用点阵式打标方式，采用这种方式对于在线打标很适用，根据不同速度的生产线可以采用一个扫描振镜或两个扫描振镜，可以标记更多的点阵信息，对于标记汉字字符具有更大的优势。

振镜扫描式打标因其应用范围广，可进行矢量打标和点阵打标，标记范围可调，而且具有响应速度快、打标速度高(每秒钟可打标几百个字符)、打标质量较高、光路密封性能好、对环境适应性强等优势已成为主流产品，并被认为代表了未来激光打标的发展方向，具有广阔的应用前景。
