本发明涉及电机技术领域，特别一种电机同心式绕组、一种电机同心式绕组的绕线方法及一种电机。

背景技术：

三相交流异步电动机的效率是输出功率与输入功率的比值，输入功率越小，电机的效率就越高。输入功率与输出功率的差值为电机的总损耗，其中，定子铜耗又是电机总损耗中的最高损耗。

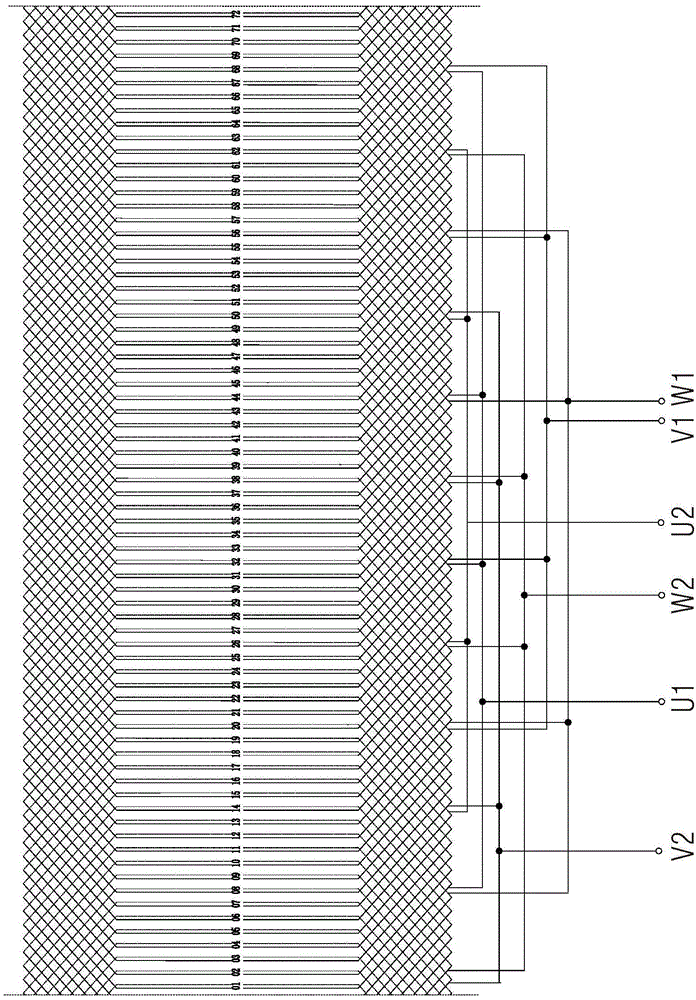

图1为现有的电机绕组的结构示意图，请参见图1，一种现有的72槽4极电机的绕组采用传统短距双层叠绕的排布方式。图2为图1所示的电机绕组的线圈匝数分布示意图，请一并参见图2，电机定子的每极每相的槽数为6，每槽中线圈为双层，每层线圈为5匝，每极每相下的定子槽中线圈的总匝数为10匝。每一线圈周长为1725mm(毫米)，平均半匝长＝1725/2＝862.5mm，半匝长较长，铜线需求多，铜耗高，电机温升高，不利于提升电机的效率和电气性能。

技术实现要素：

有鉴于此，本发明的目的在于提出一种电机同心式绕组、一种电机同心式绕组的绕线方法及一种电机，本发明可实现端部省铜，并依据不同需求，适当调整不同跨距同心绕组的匝数，实现提高功率因数并削弱谐波的功能；还能提高电机效率，提高电机的功率因数，降低电机的温升。

本发明提出一种电机同心式绕组，所述电机同心式绕组用于电机的定子中。所述定子的槽数为72槽，极数为4极，相数为三相，所述电机同心式绕组每五圈连绕，每极每相下的定子槽线圈排布层按照单层-双层-单层-双层-双层-双层进行排布。

在电机同心式绕组的一种示意性实施例中，所述五圈连绕线圈的跨距为1-19/2-18/3-17/4-16/5-15。

在电机同心式绕组的一种示意性实施例中，所述电机同心式绕组的并联支路数为4。

在电机同心式绕组的一种示意性实施例中，每极每相下的定子槽中线圈的总匝数相同。

在电机同心式绕组的一种示意性实施例中，所述电机同心式绕组包括多组五圈连绕线圈，所述多组五圈连绕线圈包括第一组线圈、第二组线圈和第三组线圈；所述第一组线圈包括第一线圈、第二线圈、第三线圈、第四线圈和第五线圈；所述第二组线圈包括第一线圈、第二线圈、第三线圈、第四线圈和第五线圈；所述第三组线圈包括第一线圈、第二线圈、第三线圈、第四线圈和第五线圈；定子槽、定子槽、定子槽、定子槽、定子槽和定子槽为相同极相同相下的定子槽，所述定子槽内容纳有所述第四线圈，所述定子槽内容纳有所述第一线圈和所述第五线圈，所述定子槽内容纳有所述第二线圈&#
