上一期我们讲述了进制数及转换,这一期我们来了解计算机原码、反码和补码,本期内容重点是补码。


来自网络

引入这三种编码的原因是什么?

是为了解决计算机减法问题,因为CPU运算器中只有加法器,所有要把减法转换加法来运算;

那么你可能会问,怎么不加个减法器呢?

其实这样除了节约成本外,比如:1-1=1+(-1)=0机器可以只有加法而没有减法,这样计算机运算的设计也就更加简单。

为什么用补码进行存储?


简单介绍机器数,真值,原码和反码的背景。

1、机器数

一个数在计算机中的二进制表示形式, 叫做这个数的机器数。机器数是带符号的,在计算机用一个数的最高位存放符号, 正数0,负数为1。

比如,十进制中的数 +3 ,计算机字长为8位,转换成二进制就是0000 0011。如果是 -3 ,就是 1111 1101 。那么,这里的 00000011 和 1111 1101 就是机器数。 机器数包含了符号和数值部分。

2、真值

因为第一位是符号位,所以机器数的形式值不等于真正的数值

例如上面的有符号数 1111 1101,其最高位1代表负,其真正数值是 -3 而不是形式值253(1111 1101按无符号整数转换成十进制等于253)。

所以,为区别起见,将带符号位的机器数对应的真正数值称为机器数的真值。

例:0000 0001的真值 = +000 0001 = +1,1000 0001的真值 = –0111 1111 = –127;这里所说的比如-3二进制代码为10000011,就是我们计算机里面对-3表示的原码码。下面介绍原码

在计算机内,有符号数有3种表示法:原码、反码和补码。

最高位表示数的符号,其他位表示数值

无符号数:值:255 (最小值 0)到(255最大值)(正0)

有符号数:值:127 (最小值-128)到(127最大值)(负1)

3.原码

概念:正数的原码等于本身,顾名思义原码就是原来的数

·例:【+7】=00000111B 【-7】原=10000111B

+表示0 7——0表示符号位正——计算机字长是8位所以中间补够8位0000——7二进制表示111——B代表这个数是二进制数】

8位二进制可表示[1111 1111, 0111 1111],即[-127, 127]

4.反码

·概念:正数的反码等于本身

例如:

【+7】原00000111B

【+7】反=00000111B

概念:负数的反码是由其原码的符号位不变其余位按位取反

原码:【-7】原=10000111B

反码:【-7】反=11111000B

5.补码

概念:正数的补码等于本身

尽管C标准并没有指定某种有符号数的表示,但是几乎所有的机器都使用二进制补码。

【+7】原=00000111B【+7】补=00000111B

概念:负数的补码是有其原码的符号位不变,其余位按位取反,在最低位加1

例如:

原码:【-7】原=10000111B

补码:【-7】补=11111001B

什么是二进制的补码?

补码表示法概念:正数的补码与负数的补码一致,负数的补码符号位为1,这位1即是符号位也是数值位,然后加1


图片来源于网络

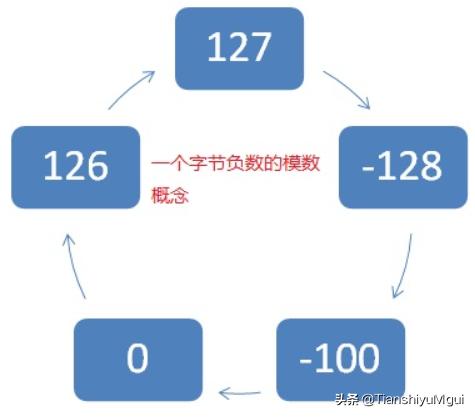

模的概念:把一个计量单位称之为模或模数。

理解补数“模”的概念,这会帮助你加深理解这三码转换的数学原理

例如,时钟是以12进制进行计数循环的,即以12为模。

在时钟上,时针加上(正拨)12的整数位或减去(反拨)12的整数位,时针的位置不变。14点钟在舍去模12后,成为(下午)2点钟(14=14-12=2)。从0点出发逆时针拨10格即减去10小时,也可看成从0点出发顺时针拨2格(加上2小时),即2点(0-10=-10=-10+12=2)。因此,在模12的前提下,-10可映射为+2。由此可见,对于一个模数为12的循环系统来说,加2和减10的效果是一样的;因此,在以12为模的系统中,凡是减10的运算都可以用加2来代替,这就把减法问题转化成加法问题了(注:计算机的硬件结构中只有加法器,所以大部分的运算都必须最终转换为加法)。10和2对模12而言互为补数。同理,计算机的运算部件与寄存器都有一定字长的限制(假设字长为16),因此它的运算也是一种模运算。当计数器计满16位也就是65536个数后会产生溢出,又从头开始计数。产生溢出的量就是计数器的模,显然,16位二进制数,它的模数为2^16=65536。在计算中,两个互补的数称为“补码”。比如一个有符号8位的数可以表示256个数据,最大数是0 1 1 1 1 1 1 1(+127),最小数1 0 0 0 0 0 0 0 (-128);那么第255个数据,加2和减254都是一样的效果得出的结果是第一个数据 ,所以2和254是一样的效果。对于255来说2和254是互补的数。


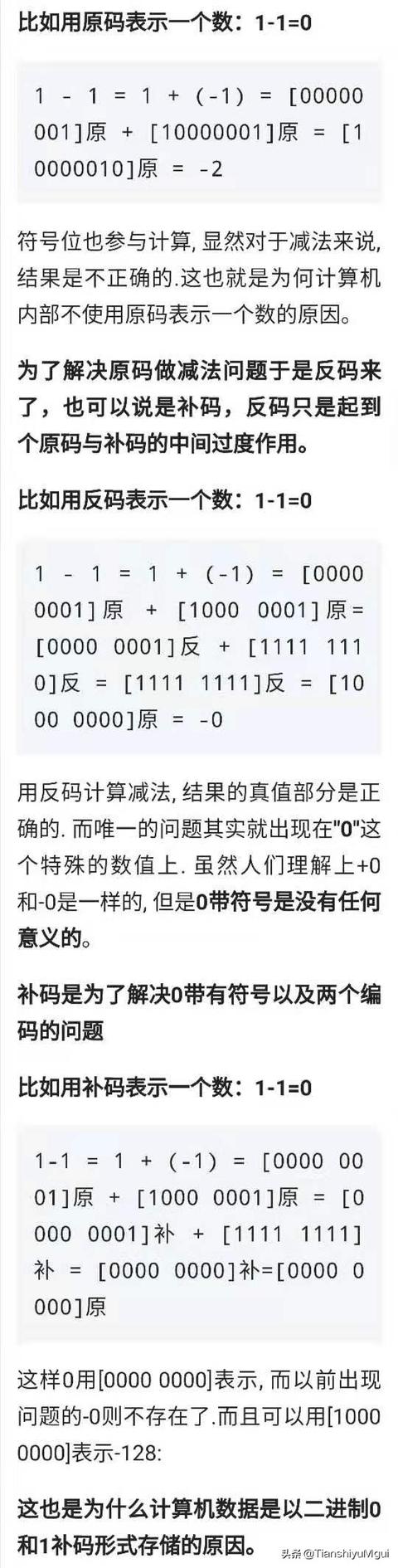

图片来源于网络

负数在计算机中如何表示?

举例来说,+8在计算机中表示为二进制的1000,那么-8怎么表示呢?

很容易想到,可以将一个二进制位(bit)专门规定为符号位,它等于0时就表示正数,等于1时就表示负数。比如,在8位机中,规定每个字节的最高位为符号位。那么,+8就是00001000,而-8则是10001000。

但是,随便找一本《计算机原理》,都会告诉你,实际上,计算机内部采用2的补码(Two’s Complement)表示负数

求一个正数对应补码是一种数值的转换方法,要分二步完成:

第一步

每一个二进制位都取相反值,即取得反码;0变成1,1变成0。比如,00001000的反码就是11110111。

第二步

将上一步得到的反码加1。11110111就变成11111000。所以,00001000的二进制补码就是11111000。也就是说,-8在计算机(8位机)中就是用11111000表示。

不知道你怎么看,反正我觉得很奇怪,为什么要采用这么麻烦的方式表示负数,更直觉的方式难道不好吗?


图片来源于网络

二进制补码的好处

计算机内部用什么方式表示负数,其实是无所谓的。只要能够保持一一对应的关系,就可以用任意方式表示负数。所以,既然可以任意选择,那么理应选择一种用的爽直观方便的方式。

二进制的补码就是最方便的方式。它的便利体现在,所有的加法运算可以使用同一种电路完成。

还是以-8作为例子。假定有两种表示方法。

一种是直觉表示法,即10001000;另一种是2的补码表示法,即11111000。请问哪一种表示法在加法运算中更方便?随便写一个计算式,16 + (-8) = ?16的二进制表示是 00010000,所以用直觉表示法,加法就要写成:

00010000

+10001000原码形式-8

---------

10011000

可以看到,如果按照正常的加法规则,就会得到10011000的结果,转成十进制就是-24。显然,这是错误的答案。也就是说,在这种情况下,正常的加法规则不适用于正数与负数的加法,因此必须制定两套运算规则,一套用于正数加正数,还有一套用于正数加负数。从电路上说,就是必须为加法运算做两种电路。所以用原码表示负数是不行的。

现在,再来看二进制的补码表示法

00010000

+11111000补码形式-8

---------

100001000

可以看到,按照正常的加法规则,得到的结果是100001000。注意,这是一个9位的二进制数。我们已经假定这是一台8位机,因此最高的第9位是一个溢出位,会被自动舍去。所以,结果就变成了00001000,转成十进制正好是8,也就是16 + (-8) 的正确答案。这说明了,2的补码表示法可以将加法运算规则,扩展到整个整数集,从而用一套电路就可以实现全部整数的加法。

二进制补码的本质,本质是用来表示负整数的

在回答二进制补码为什么能正确实现加法运算之前,我们先看看它的本质,也就是那两个求补码步骤的转换方法是怎么来的。下面描述了一个正数怎么求它对应负数在计算机的表达方式。比如128,正数为10000000,但是惊奇的发现-128也是10000000。但是这里由于属于数据类型的限定,第八位同样一个1代表不同的含义,前面的 1是数值位,后面数的 1是符号位。

要将正数转成对应的负数,其实只要用0减去这个数就可以了。比如,-8其实就是0-8。用模数的概念解释如下图


图片来源于网络

已知8的二进制是00001000,-8就可以用下面的式子求出:

00000000

-00001000

---------- - - -

因为00000000(被减数)小于0000100(减数),所以不够减。请回忆一下小学算术,如果被减数的某一位小于减数,我们怎么办?很简单,问上一位借1就可以了。

所以,0000000也问上一位借了1,也就是说,被减数其实是100000000,这是重点;算式也就改写成:

100000000

-00001000

---------- - -

11111000

进一步观察,可以发现可分拆为100000000 = 11111111 + 1,所以上面的式子可以拆成两个:

11111111

-00001000

---------

11110111取反

+00000001加一

---------

11111000

二进制的补码两个转换步骤就是这么来的。

举个例子比如-128补码的由来,先把正整数128二进制表示出来10000000求-128的补码

1 1 1 1 1 1 1 1

-1 0 0 0 0 0 0 0

---------

0 1 1 1 1 1 1 1

+0 0 0 0 0 0 0 1

---------

1 0 0 0 0 0 0 0

即-128的补码是10000000。8位的结构能表示的最小数是-128;


图片来源于网络

有些内容来自于:https://blog.csdn.net/jq_ak47/article/details/45338061

二进制加减乘除原理:https://blog.csdn.net/lyt_angularjs/article/details/80613228

本期内容就结束了,喜欢的话点赞评论转发收藏加关注哦!
