    一起和小编先来看看痛点在哪里：

      1、业主方直接在谷歌卫星地球上圈定了一个KML格式的范围线，要求按照这个范围线进行内业立体测图，我如何才能将范围线导入进测图软件进行数据采集？

      2、业主方不会玩谷歌卫星地球，直接在原有的地形图基础上圈定了一个DWG格式的范围线，要求按照这个范围线进行航飞，我如何才能将范围线导入进飞控软件？

      3、范围线转换完毕，坐标系不正确，套和不到正确的地方？

*****************************华丽分割线*****************************

      我们以DWG转换为KML为栗子进行简单的介绍，KML转DWG为相反操作！

准备工作：

      转格式之前，要先确定DWG范围线的中央子午线和坐标系统。比如示例文件的中央子午线是99°，坐标系统是CGCS2000，3度分带。

格式转换方法1：

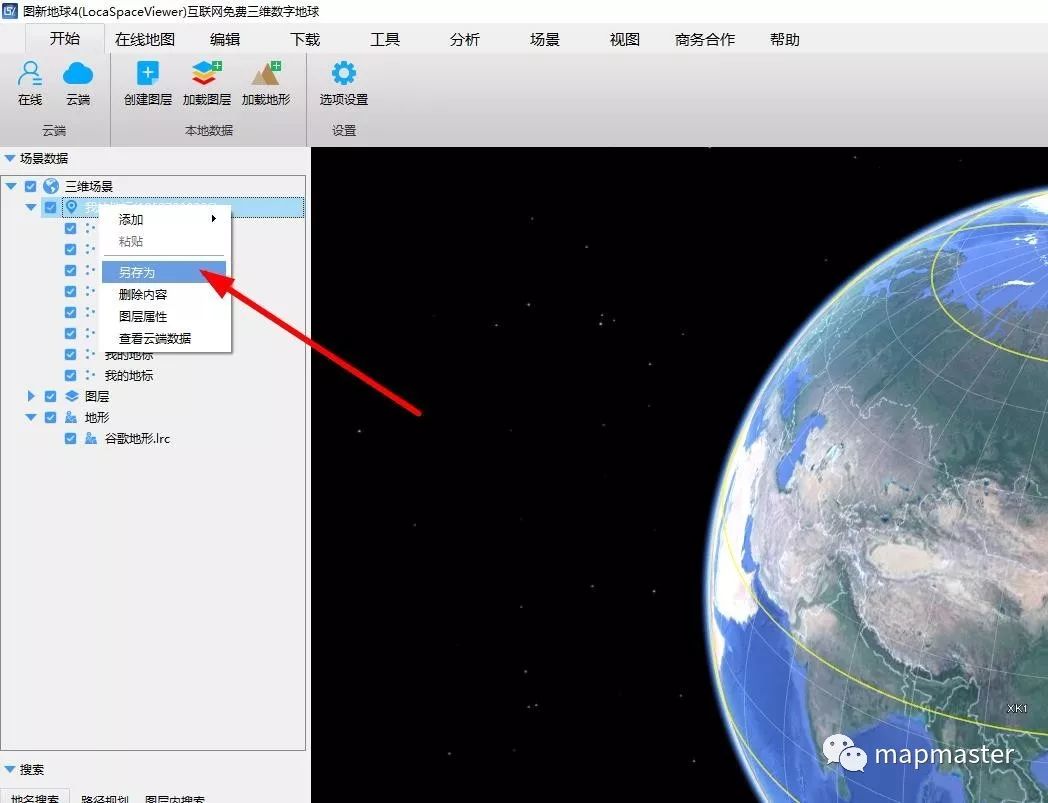

      最最简单的方法就是利用软件直接导入导出就行，小编这里推荐一款软件，可以直接在两种格式之间互相转换。有很多软件都可以进行转换，比如91卫图助手、奥维互动地球、水经注等，但是很多软件都需要收费才能使用该功能，小编推荐一款免费的软件，软件名称：三维数字地球(LocaSpace Viewer)官网链接网址“http://www.locaspace.cn/”。小编电脑里面的LSV软件导入导出经常报错，所以不常用此方法。

格式转换方法2：

       自编小程序也可以解决这个问题，比如小编这里就有几个CAD插件，可以实现DWG格式转换到KML格式，但是需要输入正确的中央子午线。

格式转换方法3：

       利用行业通用软件进行转换，小编推荐ARCGIS和global_mapper。需要软件的同行可关注本公众号后在后台留言，小编看到后第一时间私发！(原因你懂滴！)本示例教程利用ARCGIS进行演示：

第一步：当然是打开ARCGIS。

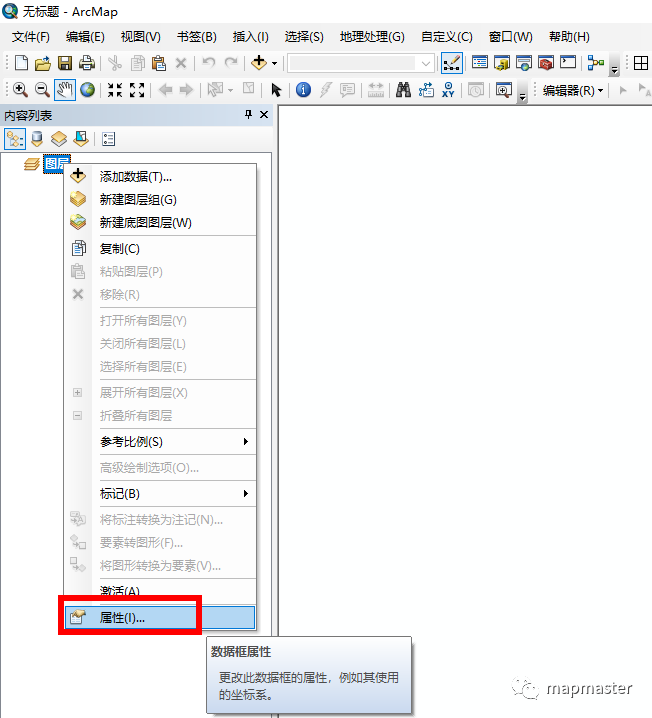

第二步：在图层上反键，选择属性

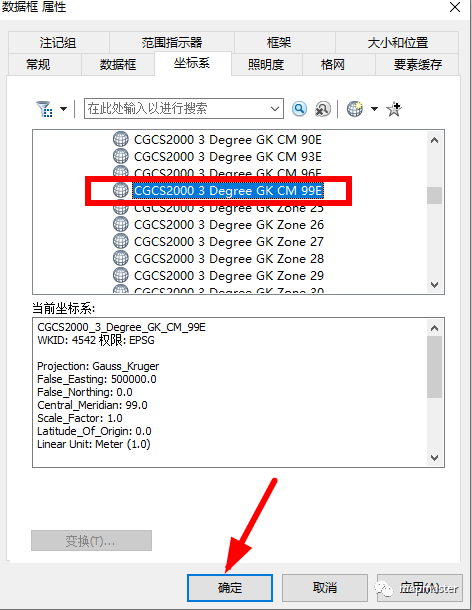

第三步：定义图层投影方式及坐标系，根据已知投影方式及坐标系，进行相应选择，比如示例数据需要选择:投影坐标系—高斯克吕格投影—CGCS2000—3度分带99度。最后点击应用—确认。

      题外话：有很多朋友问，在选择坐标系的时候，ARCGIS中给出的一个是中央子午线，一个是带号，需要选择哪个？这个就要看具体的需要和要求了，选择子午线导出的数据坐标是不带带号的，选择带号导出的数据坐标是带带号的，仅此而已！

第四步：加载DWG文件，直接将文件拖入到内容列表即可！(或者选择性加载，有的DWG文件可能有文字，点，线，面等，可选择只加载线文件)

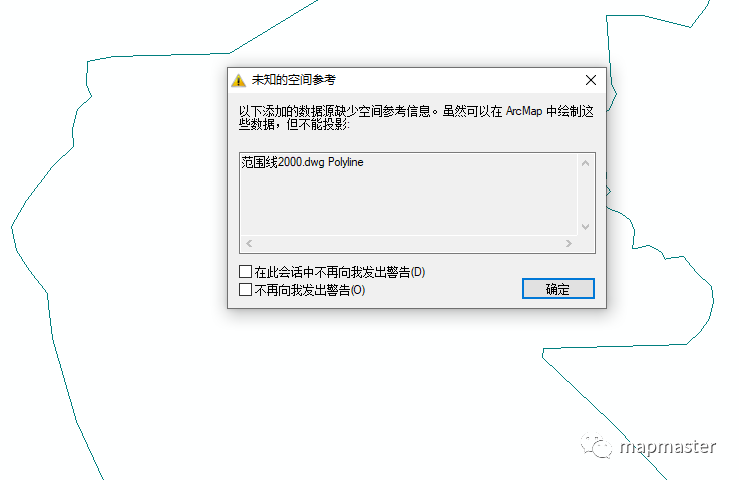

当软件弹出对话框，如下图所示，可直接点击确定！

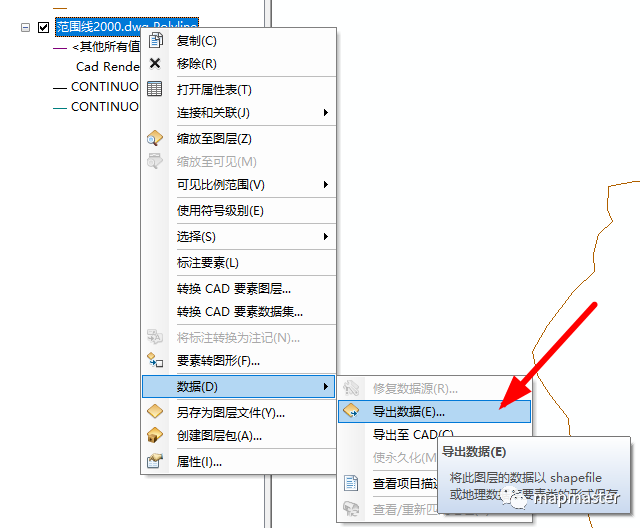

第五步：将DWG文件导出为SHP格式，划重点，此处需要将坐标系变换成所需要的坐标系，否则与实地套和不上去。(虽然可以直接利用ARCGIS内置小工具将DWG文件直接转换为KML文件，但是坐标系是不正确的。)

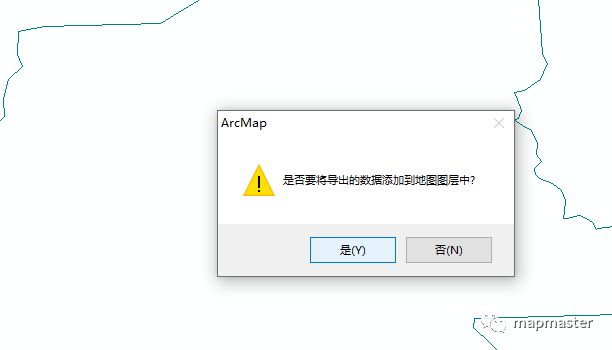

点击“是”

第六步：利用ARCGIS内置小工具进行格式转换

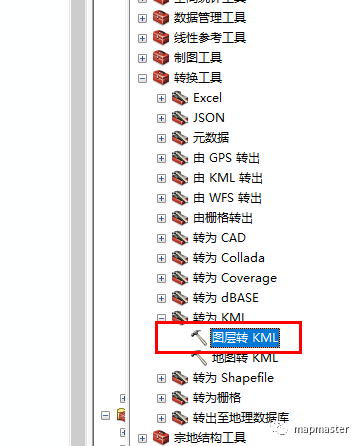

在ACTOLBOX里面找到转换工具—转为KML—图层转KML

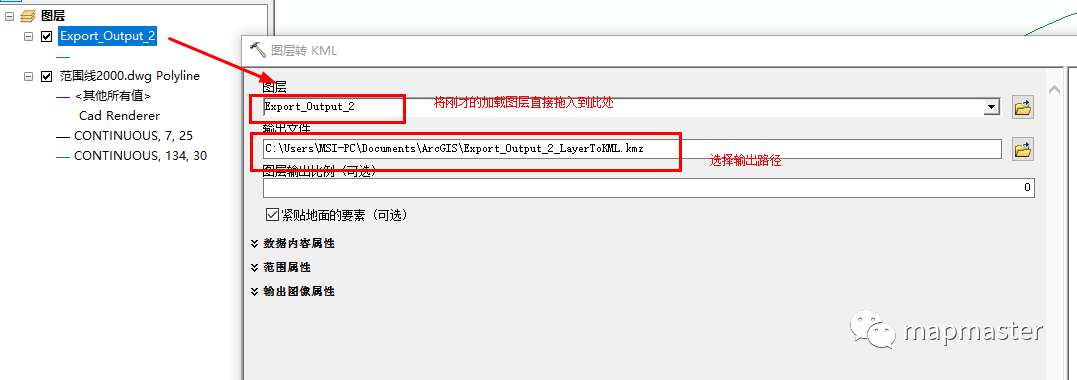

直接将上一步加载到内容列表的SHP格式图层拖入对话框待转换里面

点击确定

当软件提示“图层转KML”打√时，代表转换成功！

      题外话：KML与KMZ的区别。很多朋友有疑问，为什么导出时只能选择导出KMZ，而小工具的名称是转换为KML，KML与KMZ有什么异同？其实，KMZ是KML的压缩文件而已，都是谷歌地球自己的坐标信息文件，大家可以将KMZ重命名为KML，然后利用记事本打开KML与KMZ，看看里面的内容就知道了。

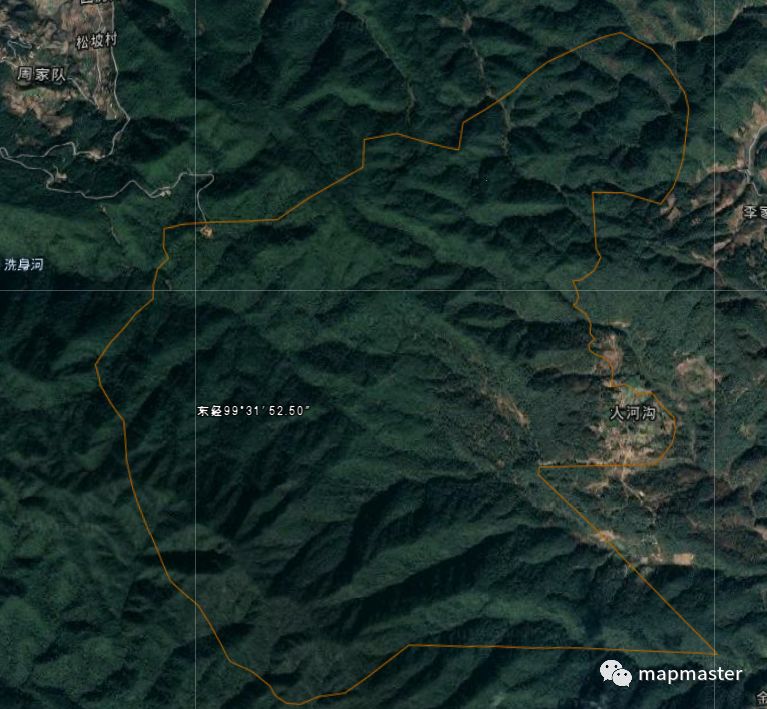

第七步：将转换好的KML加载到谷歌卫星地球。

成功！

*****************************华丽分割线*****************************

      以上是DWG转换为KML的的简单介绍，KML转换为DWG也采取相同的步骤，只不过有以下几点需要特别注意：

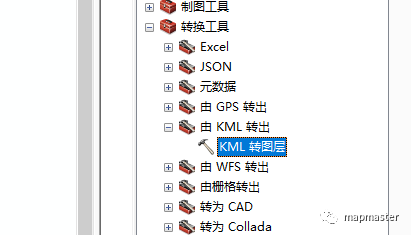

1、转换小工具不同：

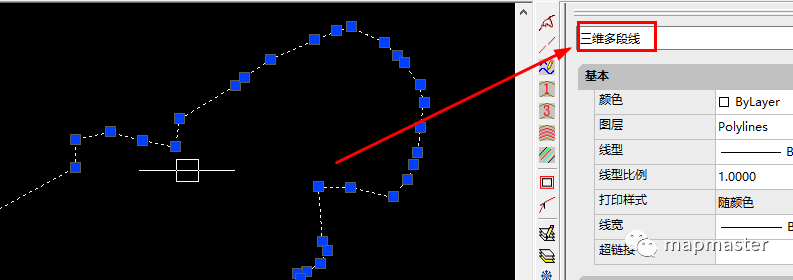

2、转换完成以后的DWG文件为“三维多段线”，需要转换为二维多段线才能正常使用。

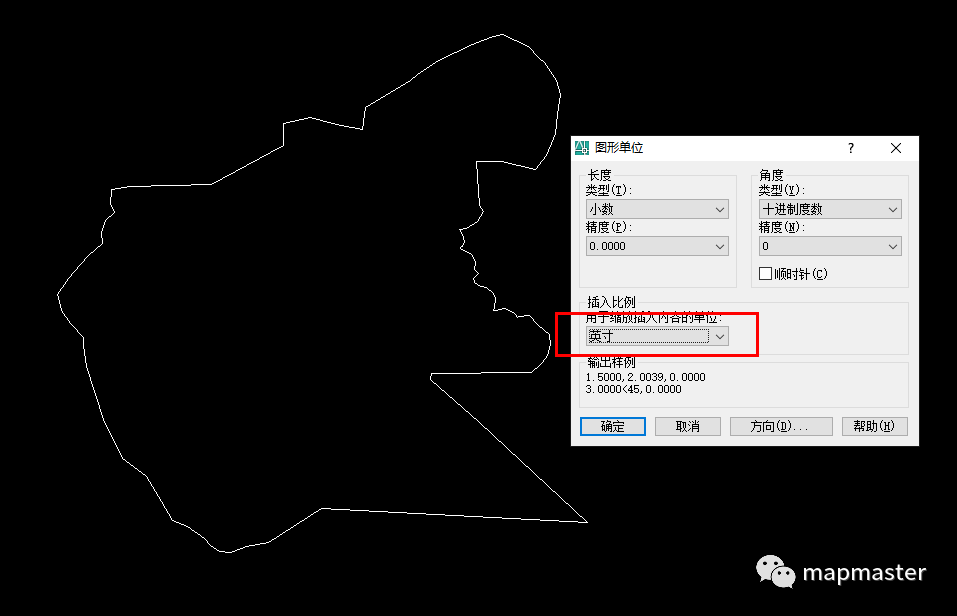

3、转换完成后的DWG文件图形单位为“英寸”，如果需要和其他图形进行合并，需要对图形单位进行转换。
