写在最开始:

很多人觉得电源不重要,不关键,能用就可以,烧不坏就行,也许接下来一段时间的原理知识会显得无比枯燥,乏味,而且最重要的是简单~但它很重要:

问答:如何将交流电变为直流?我们为什么需要将交流变为直流?他们各自有哪些优点?

*********************************请看到最后**********************************

※※※你了解变压器吗,你用过变压器吗?你会设计变压器吗?※※※

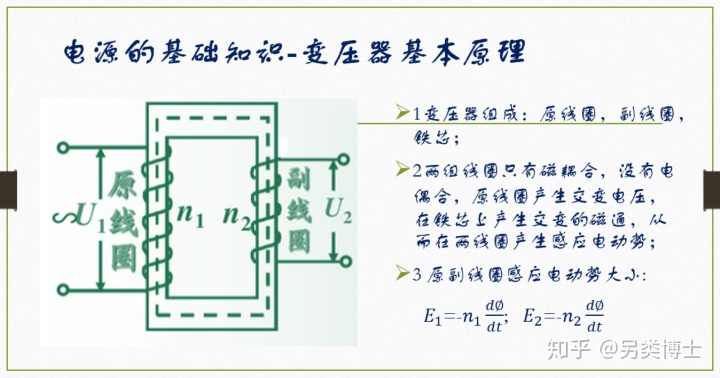

基本变压器原理,每个人都非常的熟悉,我们都知道U1/U2=N1/N2;完全没有错,小提醒(实际过程中需要考虑线圈阻抗和空间布局),这不是重点,重点是我们常常不满足于单一线圈的电压转换关系。

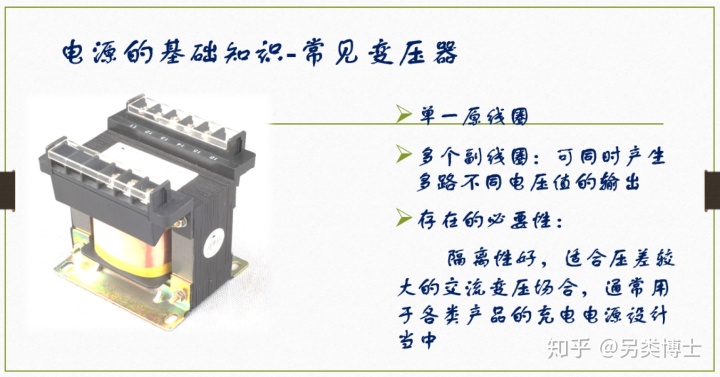

在使用过程中,考虑到种种实际因素,我们需要产生多个不同的副电压,非常简单,如下图实物,通常为了增大磁通的传递效率,通常将原线圈与副线圈缠绕在同一个铁芯上,在线圈的外部也用铁钴镍的材料包裹,而且通常有多个副线圈同时缠绕,通过控制原副线圈的匝数比,可以同时产生多种不同压力值的电压信号。


在具体的设计过程中,需要进行严格的仿真计算,空间布局仿真,作为一个非专业的变压器设计者,我将不做详细赘述。回归正题,要想让变压器能够正常工作,通常原线圈磁场需要不断变化,只有不断变化再能产生不断变化的磁场,进而感应生成源源不断的电流,因此,变压器适合交流场合,或者至少要求通过线圈的电流不断变化,通过上边的变压器我们可以将一个较高的电压(市电220V)转变为合适的区间(5V交流),

下一步:如何将一个常用的正弦交流电变为直流电?

※※※整流※※※

常用的整流电路有两种,一种桥式全波整流,另一种为桥式半波整流

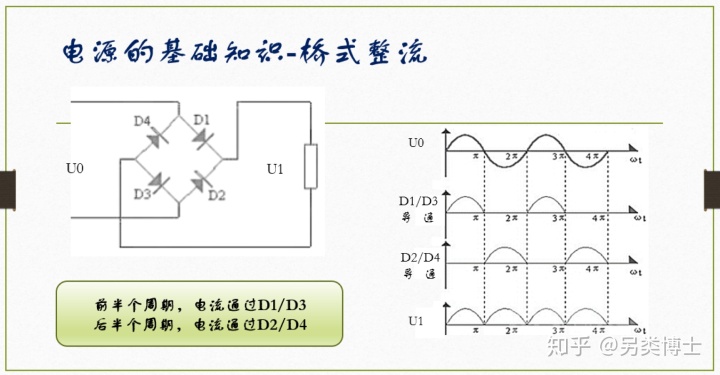

如图所示为全波桥式整流电路,仅需要四只二极管,通常桥式整流器市面上有直接出售产品,如果你动手能力强,想自己试试,也是完全鼓励的,在选择二极管的时候注意其耐压值,最大工作电流和反向截至电压三个参数,不要轻易让一个只能吃一碗饭的人吃十桶饭;

PS:自己试验注意安全,人体安全电压仅36V,也有人几百V电不死,但请不要随意模仿,尝试。

如果去掉图中D2和D4或者D1和D3,即为半波整流,根据上图思考全波整流和半波整流有何区别~~~

言归正传,不忘初心,牢记使命,不要忘记我们是要将交流变为直流,上图中的波浪线也不像我们需要的直流,接下来的至关重要~

※※※滤波※※※

滤波电路多种多样,有RC滤波,LR滤波,LC滤波,LRC滤波电路,有一阶,二阶,N阶滤波电路,考虑到我们滤波对象是电源,为尽量避免功率出现较大损耗,选择如下滤波电路,此处仅展视原理,具体阻容感最佳选择需要进行计算,仿真和实际测量调试。

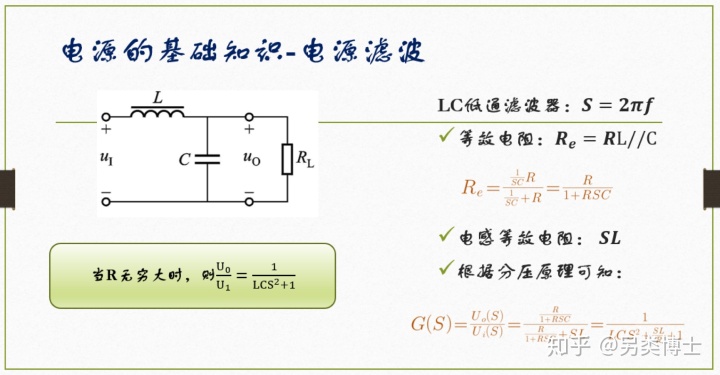

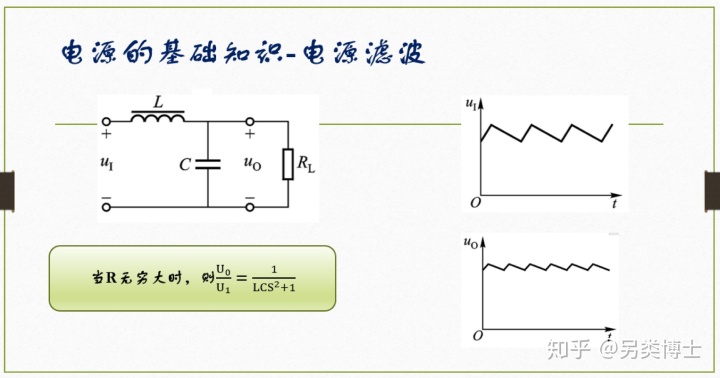

上图所示为典型LC低通滤波器,通过选择适当参数的器件,可以将不断变化的交流波变得更加平滑,如下图所示:(图片仅作参考示意)


※※※稳压※※※

经过电源滤波后,电源的纹波小了很多,但在很多时候依然不满足使用要求,这就需要用到稳压器,稳压器种类多种多样,常见的有单向稳压二极管、双向稳压二极管、三端稳压器等~

如果能确保只有一段电压溢出选用单向稳压二极管,两端都可能溢出选双向稳压管。

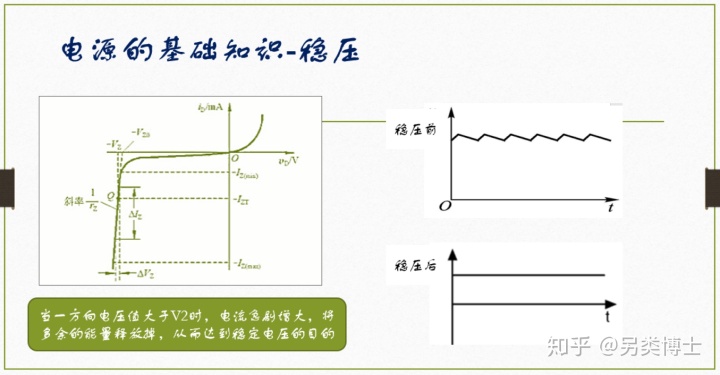

如上图所示为单向稳压二极管电压与电流关系,当电压达到稳压管上限后,多余的能量能够迅速通过二级管释放掉,从而达到稳压的目的,稳压管选型主要参考参数:稳压管耐压值,稳压值,瞬时功率。

稳压管不仅仅用来做电压的最后调整,通常在电路设计中,也常常被用来保护电路,防止瞬时高压大电流毁坏后续电路。


写在最后:

电源设计是电路设计的基础,也是电子产品设计中的重中之重,电源设计也任重而道远,我们不这样去设计电路,但是我们需要知道,我们使用的电如何而来。

产品设计过程中主要考虑:

1)需要的电压种类,各电压所需要的最大电流值,通常最少保留20%的余量;

2)电源的纹波是否符合要求,考虑电源的噪声对信号质量的影响;

3)电源的效率多大,最大输出电流多少,整体功耗是否满足要求。

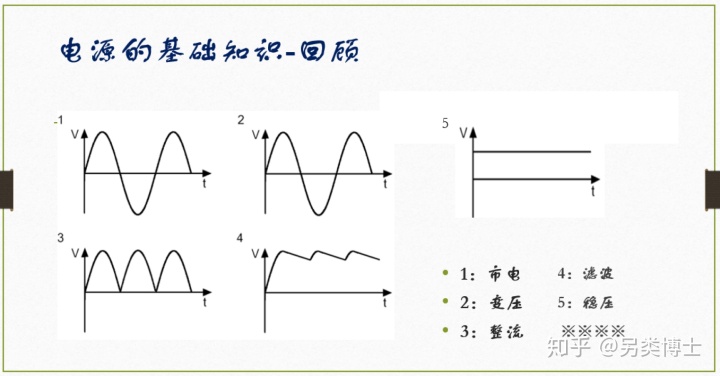

PS再问:

如何将交流电变为直流?为什么需要将交流变为直流?他们各自有哪些优点?

※※※※※※下一期讲述开关电源基本原理和选型,欢迎留言交流哦~
