本文详细介绍了管壳式换热器的几何模型、网格划分，包括管程和壳程的具体细节。接着讨论了物理模型设定与边界条件，最后展示了计算结果和后处理分析。读者可以通过提供的链接获取算例文件进行深入研究。

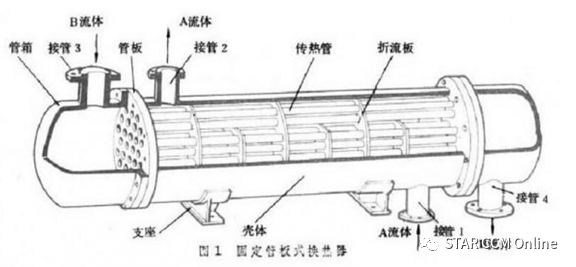

管壳式换热器是化工能源行业最常用的换热设备，化工行业的加热、冷却器，电厂中的冷凝器、冷油器以及压缩机的中间冷却器等都是管壳式换热器的应用实例。 图1 是一种最简单的管壳式换热器示意图，他的传热面有灌输构成，管子的两端固定在管板上，灌输与管板再封装于外壳内，外壳两端有封头；冷流体从分头进口流进管束里，再经封头流出，该流通路径成为管程。热流体从外壳上的连接管进入换热器，在壳体与管束间流动，称为壳程。管程流体与壳程流体互补掺混，只是通过管壁交换热量。
1几何模型
按照管壳式换热器原理图建立下图所示几何模型，包含流体域的管程(tubeside )，壳程(shellside )，固体域的endcap+x ，endcap-x ，shell ，tube ，共计6 个零部件，并建立流体和固体间的换热交界面。
