电脑主机USB时好时坏常见于联想品牌机H61-B85系列,这些主板的USB数据线到PCH中间有一组电感,时间久了就会出现USB接口的设备有时能用有时不能用,今天给大家分享一个联想电脑USB时好时坏的案例,大部分此类故障都是USB和PCH中间的电感问题

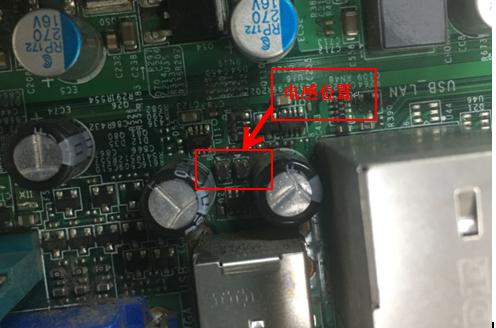

后置USB电感位置

这时候测量电感有些是开路 有些是正常的,尽管测量某一组些是正常的由于电感已经老化,USB不能用的情况还是会出现如下图测量的电感数据:

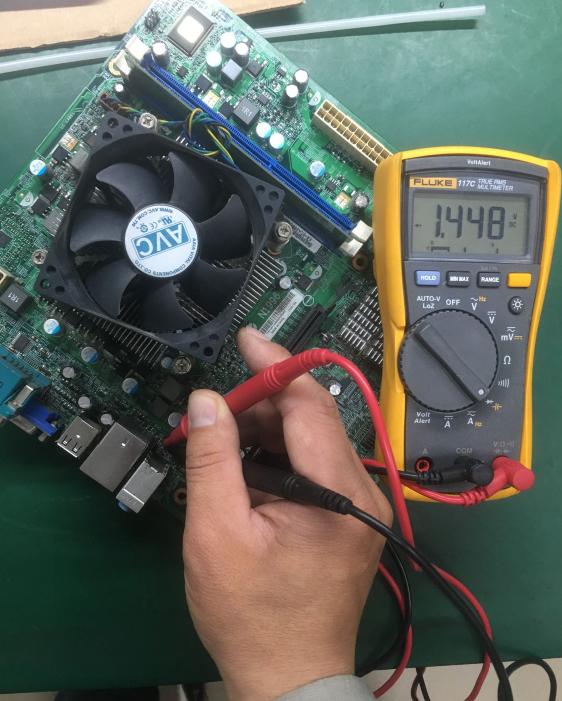

这路电感已经接近无穷大

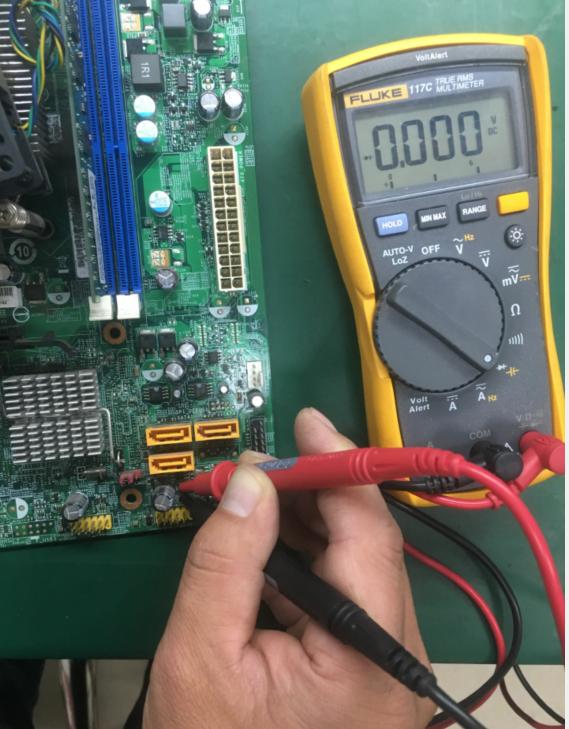

这组的电感是正常的

尽管上图的测量数据是正常的,这一组USB时好时坏的情况还是频繁出现所以我们选择全部代换

下图是拆掉的电感:

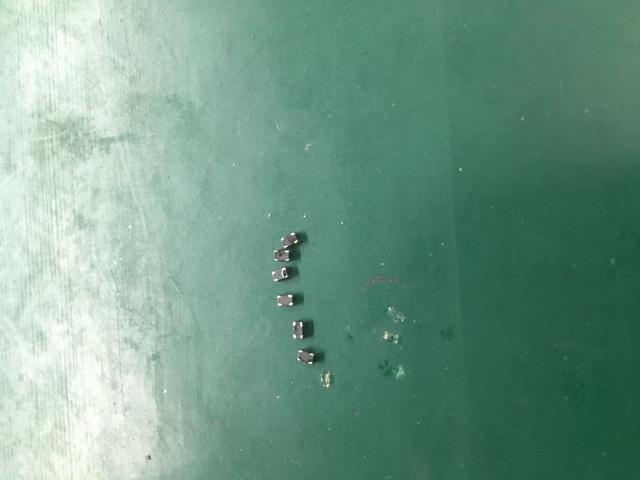

拆掉的电感

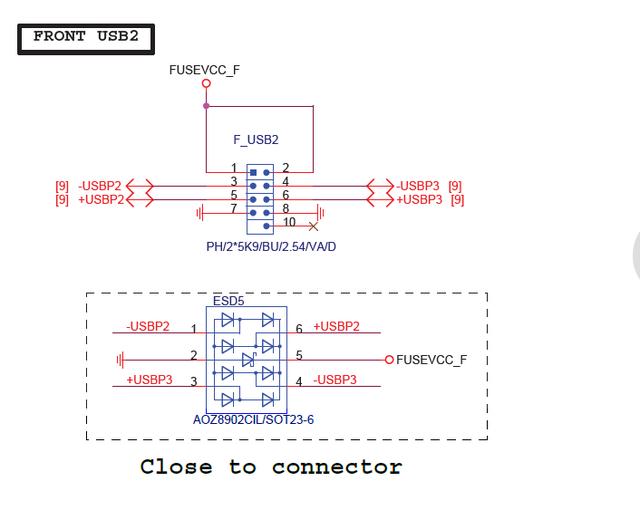

我们从料板拆一些电感替换,或者干脆拆掉电感直接连接两端,有人说拆掉电感直连的方法是不负责任的,其实随便找个图纸就知道了很多主板设计并没有安装这个电感如下图的技嘉图纸,图纸随便找的哦,技嘉的可不能说是二三线主板


USB信号直连PCH

我们更换完所有的电感,图片较多下面随机抽取两张:

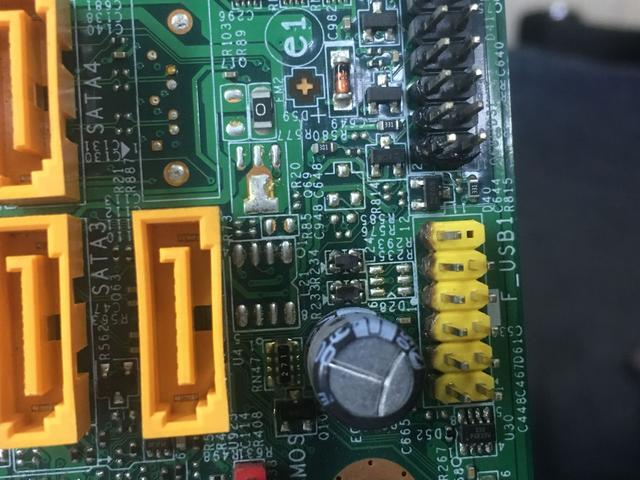

前置USB电感

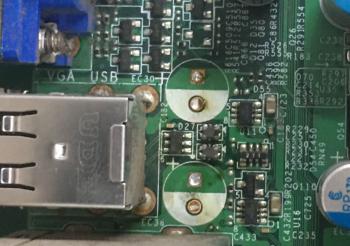

后置USB电感

上面两个图片是我更换完电感拍的,后置的这两组更换要先拆掉两边电容,其实也可以不拆为了美观我选择拆掉,换完电感后再补上电容,换完后测量USB数据线对地数值,记住是红表笔接地,每组数据一般误差在个位数绝大多数USB数据线对地值一般在350-550之间:

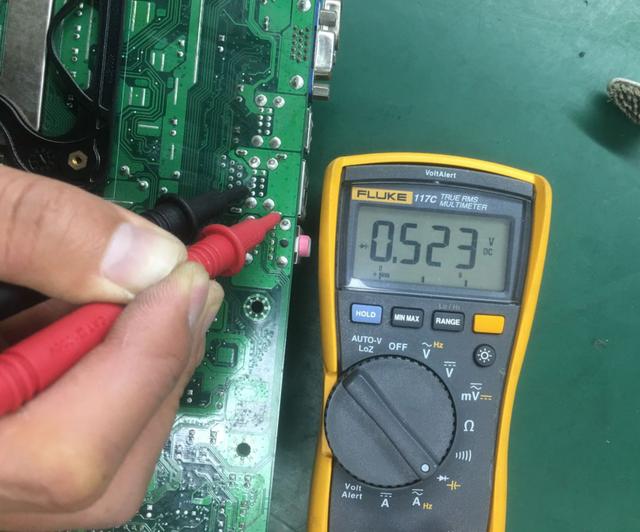

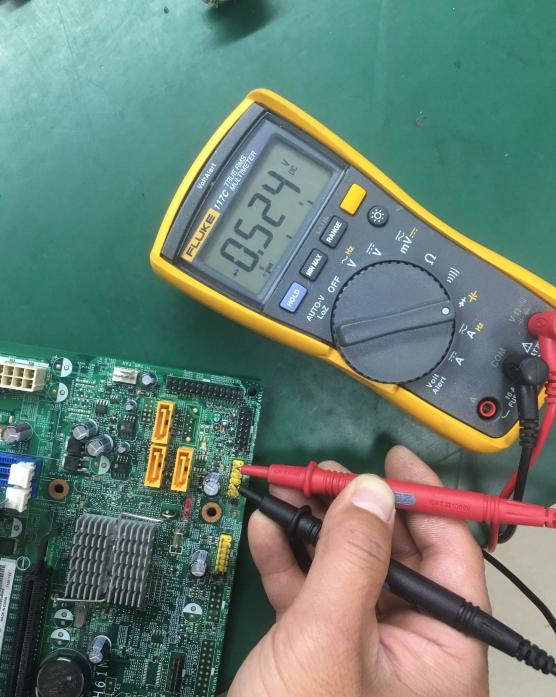

前置USB对地值


后置usb对地值

这个主板客户拿过来的时候是只有一组USB可以用,其他所有接口都是时好时坏大部分时间都是不能用,更换完电感我们进PE检测 插了一个键盘,一个鼠标三个优盘全部都正常显示,故障完美修复:

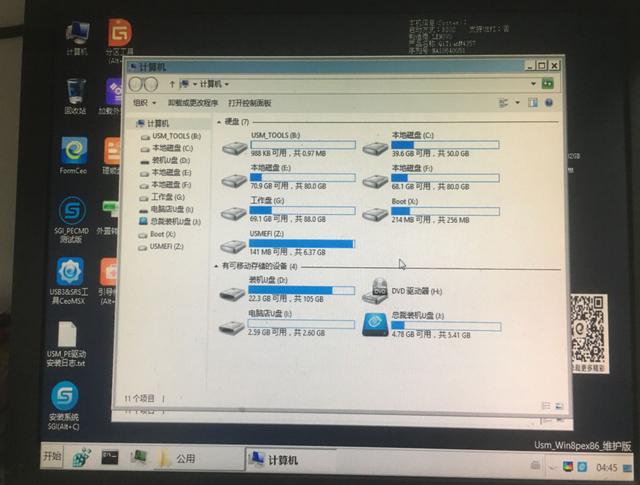

修复测试图

如果换完电感还不行,我们就选择直连,直连还不行那就要考虑主板有没有设计ESD电路,排除ESD如果还是不行 这时候就要选择更换PCH了
