简介

打点计时器是高中力学实验最重要的仪器,没有之一!

本文带你了解打点计时器的分类、原理、构造和使用方法。

在介绍之前,先请大家思考这个问题:“打点计时器”是用来做什么的?

学习一个仪器,最重要的是要知道它能用来做什么。

让我们来分析:

  • 首先,从名字上看,这是个计时的工具;
  • 其次,由于它能打点,所以可以记录位移的信息;
  • 既能计时,又能记录位移,那么它就可以计算速度加速度

——这就是打点计时器的作用!

打点计时器是计时、记位移、计算速度和加速度的仪器。

明白了吗?


好了,下面具体介绍:

高中涉及的打点计时器主要有两种类型:电磁打点计时器电火花计时器。电磁打点计时器

电磁打点计时器是一种能按照相同的时间间隔,在纸带上连续打点的仪器。

使用交流电:

由学生电源供电,电压6v以下。由于使用交流电,所以频率为50赫兹,也就是说,每五十分之一秒(0.02秒)打一个点。

主要结构:

  • 线圈
  • 振片
  • 振针
  • 复写纸
  • 限位孔
  • 永磁铁
  • 纸带

电源

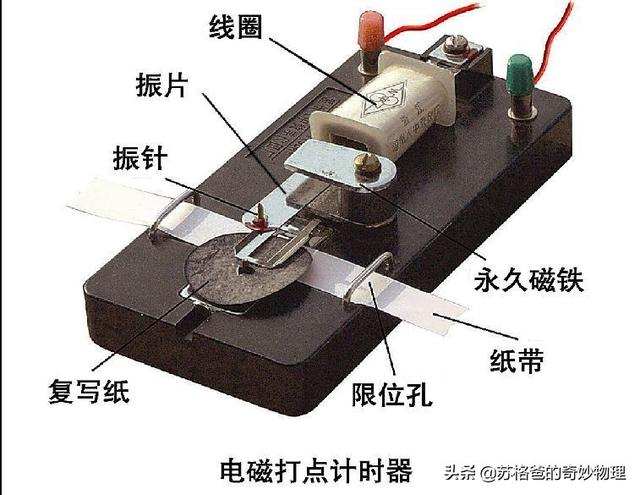

电磁打点计时器

工作原理:

通电前,把纸带穿过限位孔,再把套在轴上的复写纸压在纸带下面。

通电后,在线圈和永磁铁的作用下,振片便震动起来,带动其上的振针上下振动。振针撞击纸带,由于有复印纸的存在,纸带上会留下印记。

如果纸带运动,纸带上就会有一行印记小点。

如果把纸带的一端跟运动的物体连在一起,由物体带动纸带一起运动,纸带上各个点之间的距离就表示相应时间间隔中物体的位移

研究这些点,就可以了解物体的运动情况。

02

电火花计时器

原理与电磁打点计时器相同,不过在纸带上打点的不是振针和复写纸,而是电火花和墨粉。同样使用50赫兹交流电。

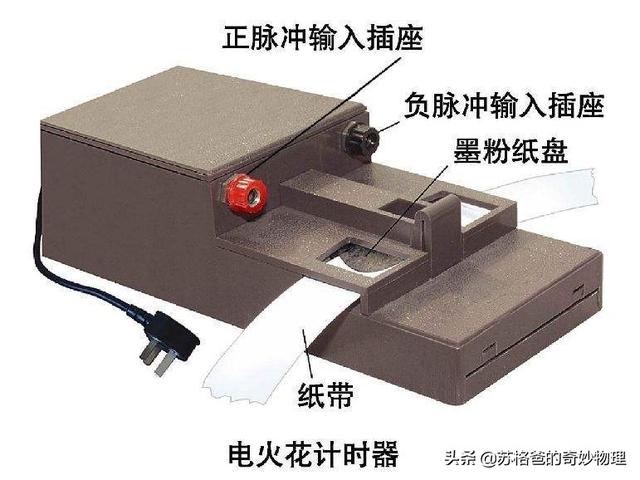

电火花打点计时器

主要结构:

  • 墨粉纸盘
  • 纸盘轴
  • 放电针
  • 纸带
  • 电源

工作原理:

通电前,墨粉纸套在纸盘轴上,把纸带穿过限位孔。

通电后,按下脉冲输出开关,计时器发出的脉冲电流经过放电针、墨粉纸盘到纸盘轴,产生火花放电,在纸带上留下一行点迹。

03

简单比较

因为电磁式打点计时器的撞针在和纸带撞击的时候产生接触,有不小的阻力。电火花计时器工作时,纸带受到的阻力相对较小。

当然,在高中阶段,电磁打点计时器和电火花计时器在实验中的作用是一样的,统称打点计时器,除非特别说明,一般情况两种计时器并不做区分。

04

使用方法

打点计时器在高中阶段的使用非常广泛,一大半的力学实验都要用到打点计时器。

基本功能:计时

很简单,由于打点的频率为50赫兹,所以,每相邻两个点之间的间隔为0.02秒,记为T。任意两个点之间的时间根据间隔点数来计算,有n段间隔,时间就是nT。

基本功能:记录位移

纸带上记录了每个点的位置信息,如果想要知道任意两个点之间的距离,直接拿尺子测量即可。

高级功能:计算速度

注意,打点计时器本质上是计算某段时间内的平均速度

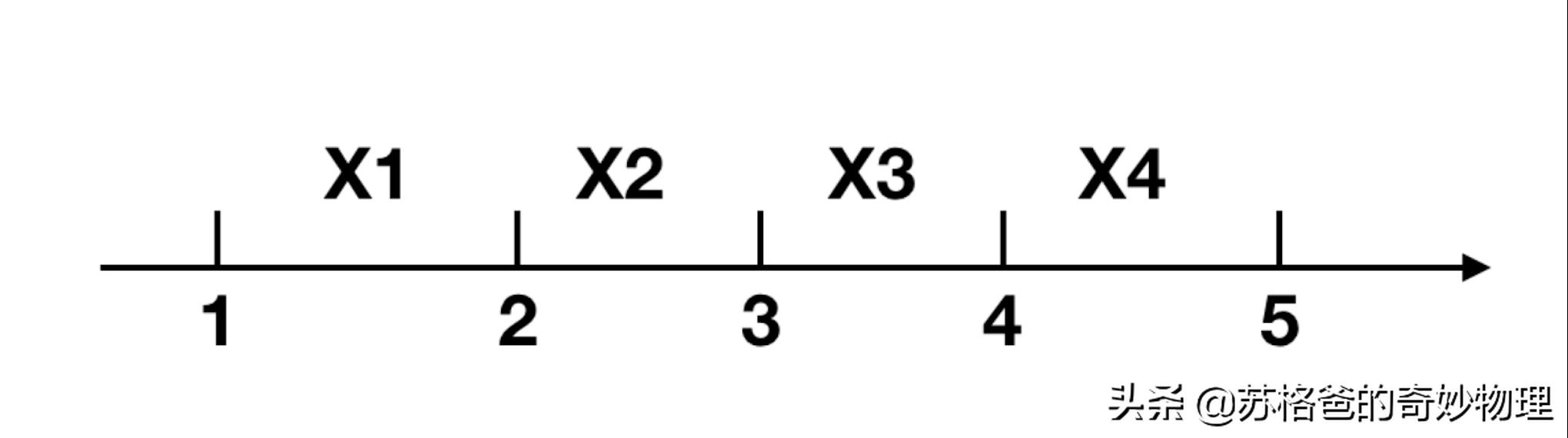

如图所示,随意取5个点,4个间隔。x1x2x3x4可以用直尺测量。

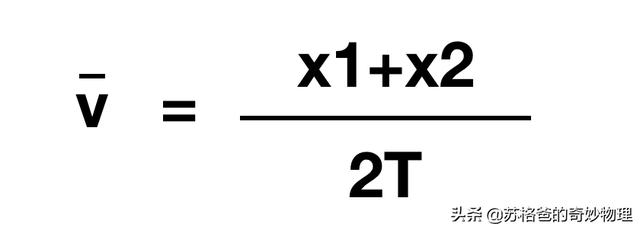

要想求任意一段,比如点1点3的平均速度,只需要用点1点3的距离(x1+x2),除以点1点3的时间(2T=0.04s):


v上方带一个横线,读作“拔”,表示是平均速度。

高级功能:计算加速度

如果运动是匀变速直线运动,打点计时器还可以测量加速度。

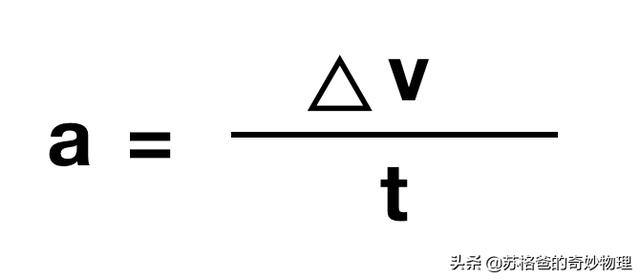

根据加速的定义:


只需要计算出任意两个点的瞬时速度就可以计算加速度了。

那么,我们先计算物体经过点2 的瞬时速度:

回忆知识:匀变速直线运动某段时间(t1到t2)内的平均速度,等于,中点时刻(t1+t2)/2的瞬时速度。

由于点2 正好是点1点3 的时间中点,所以点1点3 的平均速度就是点2 的瞬时速度。

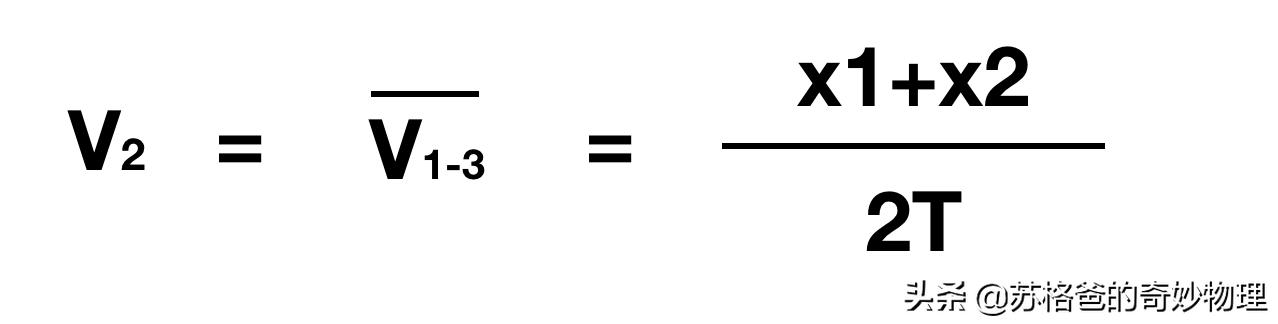

即:

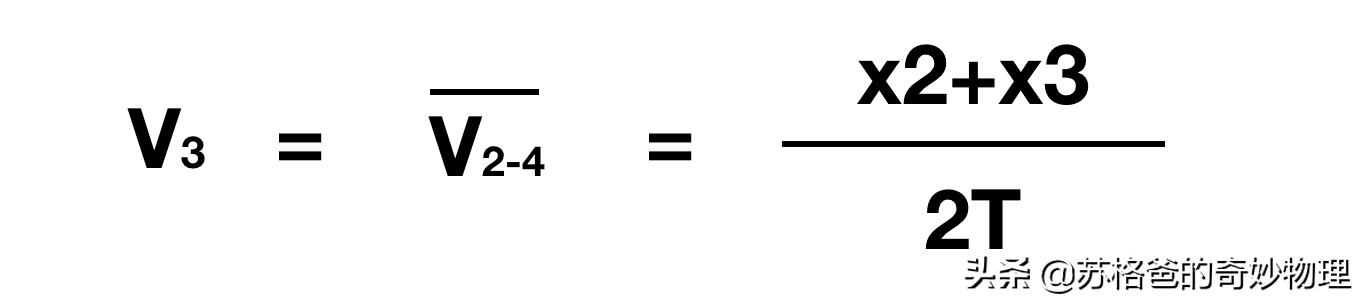

同理,求出点3的瞬时速度:

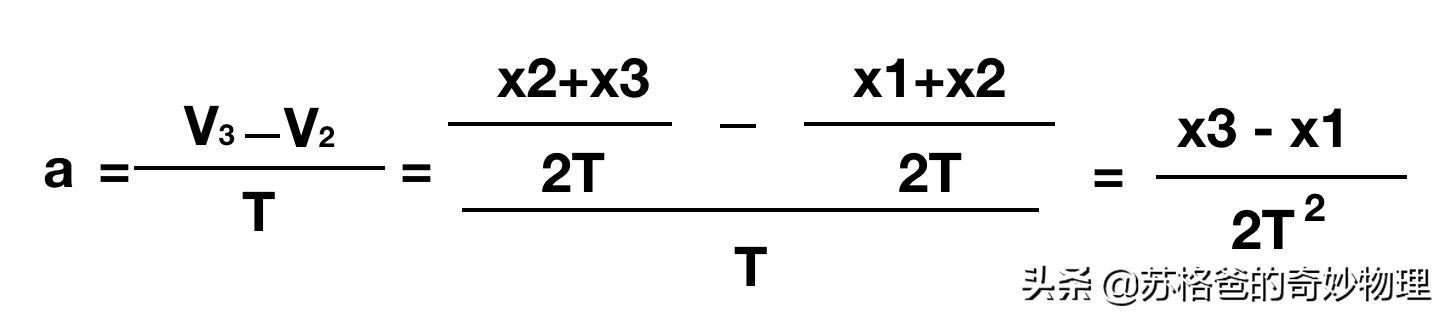

所以,加速度计算如下:

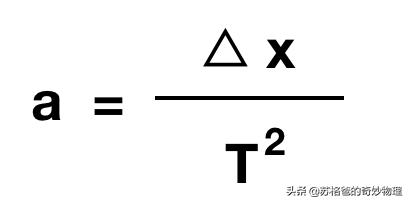

更一般的,有公式:


05

结语

打点计时器在高中物理的应用还有很多,作者会在之后的文章中一一介绍。

包括上面介绍的“使用打点计时器计算匀变速直线运动加速度”的具体推导过程在内的其他内容,请点击关注,浏览作者其他相关文章。


原创不易,关注不难!你的点赞,我的动力!——欢迎来到苏格爸的奇妙物理世界!
