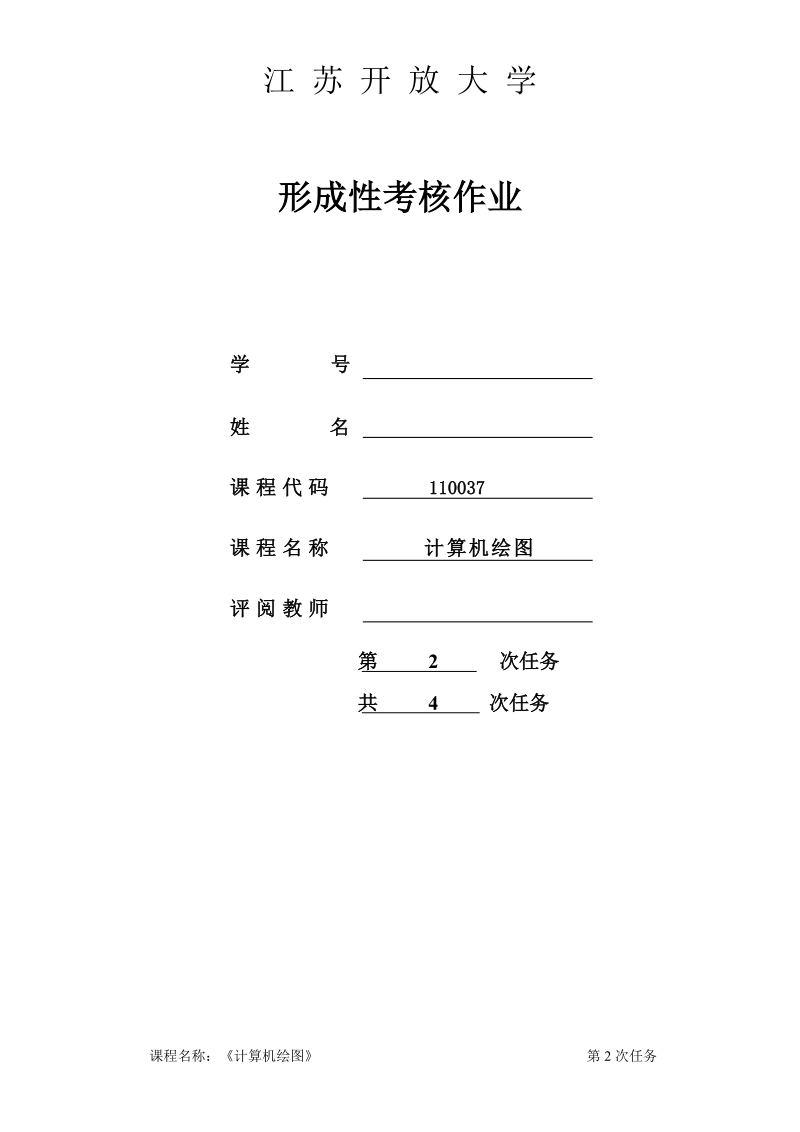

江 苏 开 放 大 学形成性考核作业学 号 姓 名 课程代码 110037课程名称 计算机绘图评阅教师 第 2 次任务 共 4 次任务任务内容：一：绘制下列平面图形(不标注尺寸)结果作答：绘图步骤：步骤一：绘图环境设置步骤二：绘制48长的竖直线命令: _line 指定第一点:指定下一点或 [放弃(U)]: 48步骤三：确定图形的左端点和右端点(偏移命令)命令: _copy 找到 1 个当前设置: 复制模式 = 多个指定基点或 [位移(D)/模式(O)] :指定第二个点或 [阵列(A)] : 110当前设置: 复制模式 = 多个指定基点或 [位移(D)/模式(O)] :指定第二个点或 [阵列(A)] : 50步骤四：绘制中心线命令: _QSAVE命令: _line 指定第一点: _mid 于步骤五：绘制右端1：10上部锥度线命令: _line 指定第一点:指定下一点或 [放弃(U)]:指定下一点或 [放弃(U)]:命令: _rotateUCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0找到 1 个指定基点:指定旋转角度，或 [复制(C)/参照(R)] <3>: 357.13命令:ROTATEUCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0步骤六：绘制右端1：10完整锥度线令: _line 指定第一点:指定下一点或 [放弃(U)]:指定下一点或 [放弃(U)]:命令: _rotateUCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0找到 1 个指定基点:指定旋转角度，或 [复制(C)/参照(R)] <357>: 2.87命令:ROTATEUCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0命令: _break 选择对象:指定第二个打断点 或 [第一点(F)]:命令: 指定对角点或 [栏选(F)/圈围(WP)/圈交(CP)]:命令: _.erase 找到 1 个命令: _break 选择对象:指定第二个打断点 或 [第一点(F)]:命令: 指定对角点或 [栏选(F)/圈围(WP)/圈交(CP)]:命令: _.erase 找到 1 个步骤七：绘制左端等边三角形及高度为20的矩形的上半部分当前设置: 复制模式 = 多个指定基点或 [位移(D)/模式(O)] :指定第二个点或 [阵列(A)] : 20命令: _.erase 找到 1 个命令: _line 指定第一点:60°指定下一点或 [放弃(U)]:命令: _line 指定第一点:步骤八：绘制剩余图形命令: _mirror 找到 2 个指定镜像线的第一点: 指定镜像线的第二点:要删除源对象吗？[是(Y)/否(N)] :Y命令: _line 指定第一点:命令: _.erase 找到 1 个最终结果贴图：任务内容：二：绘制轴平面图形(不标注尺寸)结果作答：绘图步骤：步骤一：绘图环境设置步骤二：绘制上半部分外轮廓并导角命令: _line 指定第一点:指定下一点或 [放弃(U)]: 15指定下一点或 [放弃(U)]: 4.5指定下一点或 [闭合(C)/放弃(U)]: 1.5指定下一点或 [闭合(C)/放弃(U)]: 1.5指定下一点或 [闭合(C)/放弃(U)]: 1.5指定下一点或 [闭合(C)/放弃(U)]: 60指定下一点或 [闭合(C)/放弃(U)]: 5指定下一点或 [闭合(C)/放弃(U)]: 20指定下一点或 [闭合(C)/放弃(U)]: 7.5指定下一点或 [闭合(C)/放弃(U)]: 40指定下一点或 [闭合(C)/放弃(U)]: 12.5命令: _chamfer(“修剪”模式) 当前倒角距离 1 = 1.0000，距离 2 = 1.0000选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:选择第二条直线，或按住 Shift 键选择直线以应用角点或 [距离(D)/角度(A)/方法(M)]: d指定 第一个 倒角距离 <1.0000>: 1指定 第二个 倒角距离 <1.0000>: 1选择第二条直线，或按住 Shift 键选择直线以应用角点或 [距离(D)/角度(A)/方法(M)]:命令: _chamfer(“修剪”模式) 当前倒角距离 1 = 1.0000，距离 2 = 1.0000选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:选择第二条直线，或按住 Shift 键选择直线以应用角点或 [距离(D)/角度(A)/方法(M)]: d指定 第一个 倒角距离 <1.0000>: 1指定 第二个 倒角距离 <1.0000>: 1选择第二条直线，或按住 Shift 键选择直线以应用角点或 [距离(D)/角度(A)/方法(M)]:步骤三：绘制中心线命令: _line 指定第一点:指定下一点或 [放弃(U)]:指定下一点或 [放弃(U)]:步骤四：绘制完整轮廓(镜像并绘制竖线)命令: _line 指定第一点:命令: _line 指定第一点:命令: _line 指定第一点:命令: _line 指定第一点:命令: _line 指定第一点:命令: _line 指定第一点:命令: 指定对角点或 [栏选(F)/圈围(WP)/圈交(CP)]:命令: _mirror 找到 19 个指定镜像线的第一点: 指定镜像线的第二点:要删除源对象吗？[是(Y)/否(N)] :Y步骤五：绘制锥孔线命令: _line 指定第一点: 15命令: 指定对角点或 [栏选(F)/圈围(WP)/圈交(CP)]:命令: _copy 找到 1 个当前设置: 复制模式 = 多个指定基点或 [位移(D)/模式(O)] :指定第二个点或 [阵列(A)] : 4指定第二个点或 [阵列(A)/退出(E)/放弃(U)] :命令: _copy 找到 1 个当前设置: 复制模式 = 多个指定基点或 [位移(D)/模式(O)] :指定第二个点或 [阵列(A)] : 4命令: _line 指定第一点:指定下一点或 [放弃(U)]:45°命令: _line 指定第一点:步骤六：绘制断裂线(波浪线用样条曲线绘制，线型是细实线)命令: _revcloud最小弧长: 15.0000 最大弧长: 15.0000 样式: 普通指定起点或 [弧长(A)/对象(O)/样式(S)] :沿云线路径引导十字光标...反转方向 [是(Y)/否(N)] : N修订云线完成。步骤七：绘制图案填充命令: _hatch拾取内部点或 [选择对象(S)/设置(T)]: 正在选择所有对象...正在选择所有可见对象...正在分析所选数据...正在分析内部孤岛...拾取内部点或 [选择对象(S)/设置(T)]:最终结果贴图：任务内容：三、应用多段线命令绘制下列图形(不标注尺寸)结果作答：绘图步骤：步骤一：命令: _pline指定起点:当前线宽为 0.5000指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 6指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 38指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 34指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:命令: _pline指定起点:当前线宽为 0.0000指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w指定起点宽度 <0.0000>: 2指定端点宽度 <2.0000>: 2指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 38命令: _pline指定起点:当前线宽为 2.0000指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w指定起点宽度 <2.0000>: 0.5指定端点宽度 <0.5000>: 0.5指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 6当前线宽为 0.5000指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w指定起点宽度 <0.5000>: 2指定端点宽度 <2.0000>: 2指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 19命令: _pline指定起点:当前线宽为 0.5000指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w指定起点宽度 <0.5000>: 2指定端点宽度 <2.0000>: 0.5指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: a指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:最终结果贴图：任务内容：四、应用本单元相关命令绘制下列图形(不标注尺寸)结果作答：绘图步骤：步骤一：绘图环境设置步骤二：绘制φ16圆及24X48椭圆命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]:指定圆的半径或 [直径(D)] <11.0000>: _d 指定圆的直径 <22.0000>: 16命令: _ellipse指定椭圆的轴端点或 [圆弧(A)/中心点(C)]: _c指定轴的端点: 24指定另一条半轴长度或 [旋转(R)]: 12步骤三：绘制中心线命令: _line 指定第一点:指定下一点或 [放弃(U)]: 命令: _line 指定第一点:步骤四：绘制下方直线图形命令: _line 指定第一点:指定下一点或 [放弃(U)]: 39命令: _line 指定第一点:指定下一点或 [放弃(U)]: 15命令: _line 指定第一点:指定下一点或 [放弃(U)]: _tan 到步骤五：绘制下方椭圆中心线命令: _line 指定第一点: 6指定下一点或 [放弃(U)]: 命令: _line 指定第一点:指定下一点或 [放弃(U)]: 命令: _move 找到 1 个指定基点或 [位移(D)] :指定第二个点或 : 11步骤六：绘制下方椭圆命令: _ellipse指定椭圆的轴端点或 [圆弧(A)/中心点(C)]: _c指定椭圆的中心点:指定轴的端点: 7指定另一条半轴长度或 [旋转(R)]: 4最终结果贴图：完成日期得分评阅时间评阅教师2015年10月31日 评语： 课程名称：《计算机绘图》 第2次任务 关 键 词： 江苏 开放 大学计算机 绘图
