1.光耦继电器的CTR值是多少？

光耦合器的全称是光耦合器，英文名称是：opTIcalcoupler，英文缩写是OC，也称为光电隔离器，或简称为光耦合器。

光耦合器的技术参数主要包括LED正向压降VF，正向电流IF，电流传输比CTR，输入级与输出级之间的绝缘电阻，集电极-发射极反向击穿电压V(BR)CEO，集电极-发射极饱和压降VCE(星期六)。此外，在传输数字信号时，需要考虑诸如上升时间，下降时间，延迟时间和存储时间等参数。

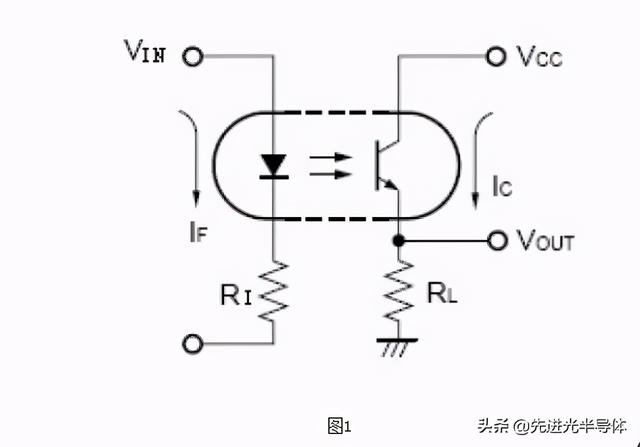

光耦合器是一种隔离的传输设备。给定初级侧的信号，次级侧环路将输出隔离信号。光耦合器的隔离很容易理解，因此在此不再赘述。一个简单的图说明了光耦合器的操作：初级侧的输入信号Vin施加到发光二极管，初级侧的Ri施加到光耦合器，以产生输入电流If。如果驱动发光二极管使次级侧的光电晶体管导通，则环路VCC和RL产生Ic，而Ic通过RL产生Vout，以达到信号传输的目的。初级侧和次级侧之间的直接驱动相关性是CTR(电流传输比)，必须满足Ic≤If*CTR。

先进光半导体光耦电路图

CTR：发光管电流与光电晶体管电流之比的最小值

隔离电压：发光管与光敏晶体管的隔离电压的最小值

集电极-发射极之间的电压：集电极和发射极之间的最小电压何时开启？什么时候结束？

电流传输比是光耦继电器的重要参数，通常用直流传输比表示。当输出电压保持恒定时，它等于直流输出电流IC对直流输入电流IF的百分比。使用光电晶体管光耦合器，CTR的范围大多为20％〜300％(如4N35)，而PC817的CTR范围为80％〜160％，达林顿型光耦合器(如4N30)可以达到100％〜5000％。这表明，要获得相同的输出电流，后者仅需要较小的输入电流。因此，CTR参数在某种程度上类似于晶体管的hFE。线性光耦合器和普通光耦合器的典型CTR-IF特性曲线。

普通光耦继电器的CTR-IF特性曲线是非线性的，当IF小时，非线性失真特别严重，因此不适合传输模拟信号。线性光耦合器的CTR-IF特性曲线具有良好的线性，尤其是在传输小信号时，其交流电流传输比(ΔCTR=ΔIC/ΔIF)非常接近直流电流传输比CTR值。因此，它适合于传输模拟电压或电流信号，并且可以在输出和输入之间建立线性关系。这是它的重要功能。
