早在今年3月，充电头网就首次拆解了小米9的原装27W ChargeTurbo快充充电器MDY-10-EH。2019年11月份再次为大家分享了小米9 Pro原装45W快充充电器MDY-10-EX的拆解。

近期，充电头网又拿到了一款小米最新的30W快充充电器，型号为MDY-10-EF。据了解，该充电器具备5V/3A、9V/3A、12V/2.25、20V/1.35A、10V/3A五组电压输出档位，相比小米27W快充充电器而言，功率提升3W，并且新增了10V/3A的电压档位。下面就继续为大家带来这款小米30W快充充电器的拆解。

一、小米30W快充充电器MDY-11-EF外观

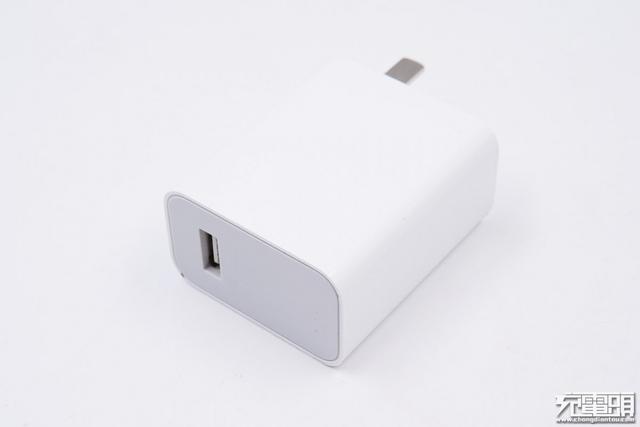

小米30W快充充电器为纯白色外壳，表面烤漆处理；输出侧为灰色面板，采用USB-A接口；输入端为固定式国标插脚。

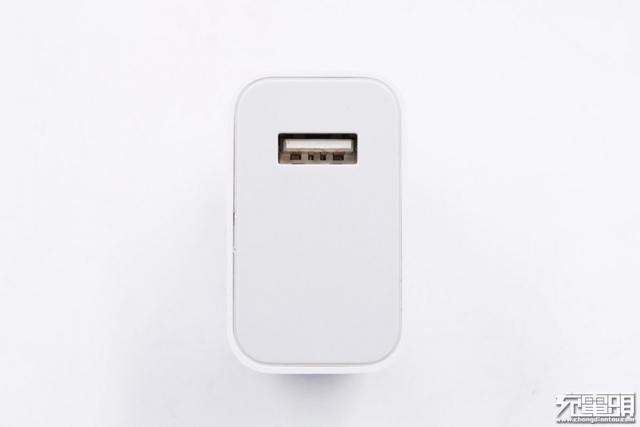

充电器的输出接口采用白色胶芯，五根针脚。最外侧的两根针脚加宽，便于大电流通过。

插脚侧印着产品的参数信息，产品型号：MDY-10-EF，输入：100-240V AC，50/60Hz 0.7A；输出：5V/3A、9V/3A、12V/2.25A、20V/1.35A、10V/3A，共有五个电压档位。产品由小米通讯技术有限公司制造，已经通过了CCC认证，并且还镭射有QC3.0的标志，可见支持高通的Quick Charge3.0快充协议，这是一款高通授权的充电器。

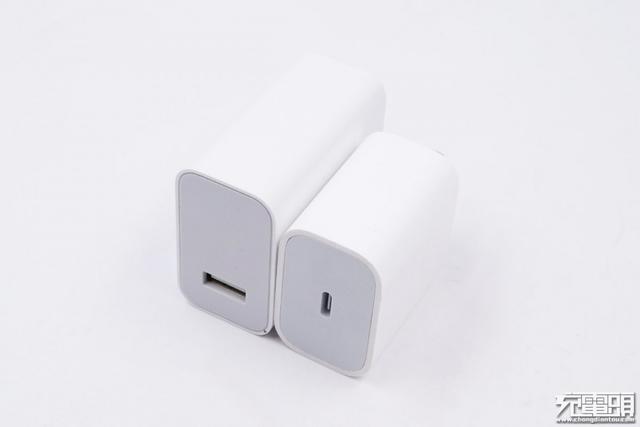

充电器的体积比苹果18W充电器的稍大。

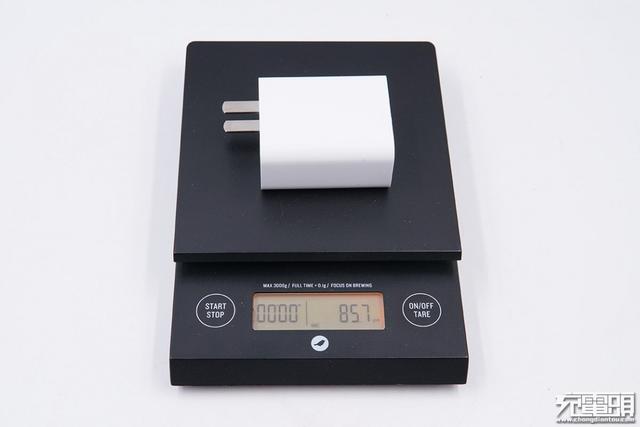

重量约为86g。

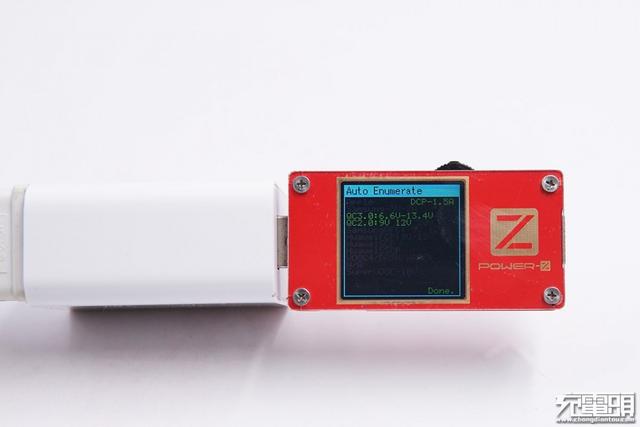

使用ChargerLAB POWER-Z KT001检测充电器的输出协议，显示支持USB DCP、QC3.0、QC2.0协议。

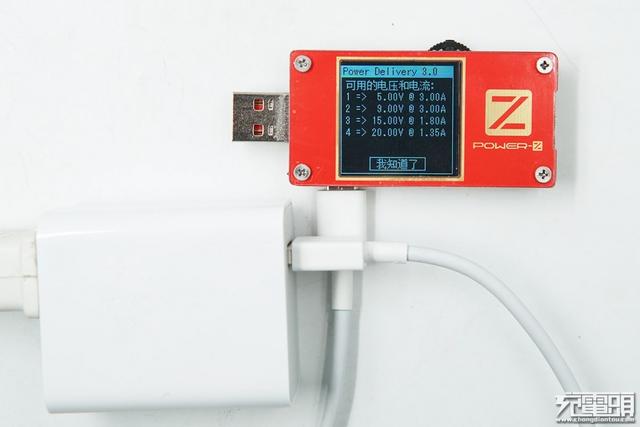

值得一体的是小米这款USB-A接口的30W快充充电器还支持USB PD快充协议，不过前提是需要搭配原装的USB-A to USB-C线缆。实测其PDO报文为5V/3A、9V/3A、15V/3A、20V/1.35A。

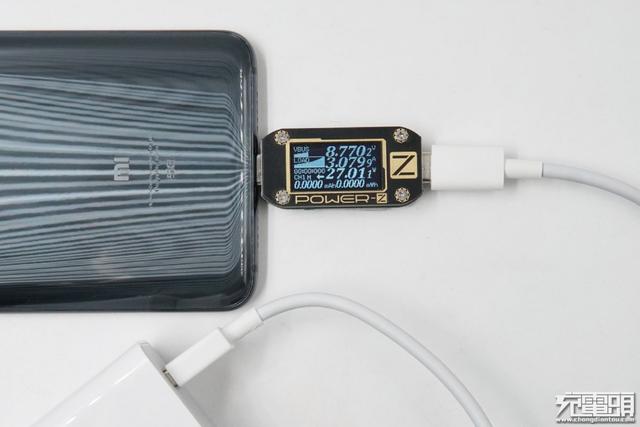

使用这款充电器给小米9 Pro充电，POWER-Z KM001C显示充电电压8.77V，电流3.07A，充电功率约为27W，开启Charge Turbo快充。

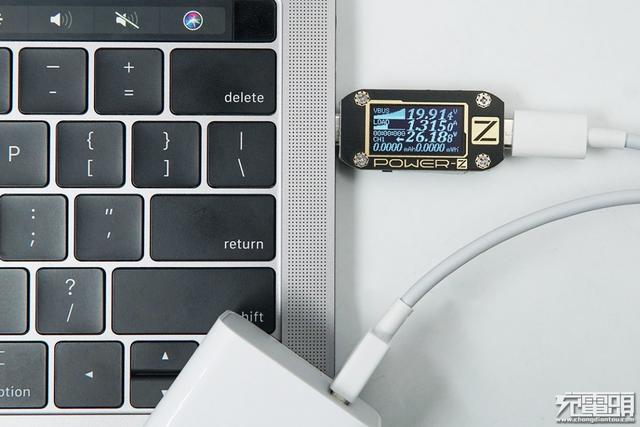

给MacBook Pro充电，电压19.91V，电流1.31A，充电功率约为26.18W，成功开启PD快充。

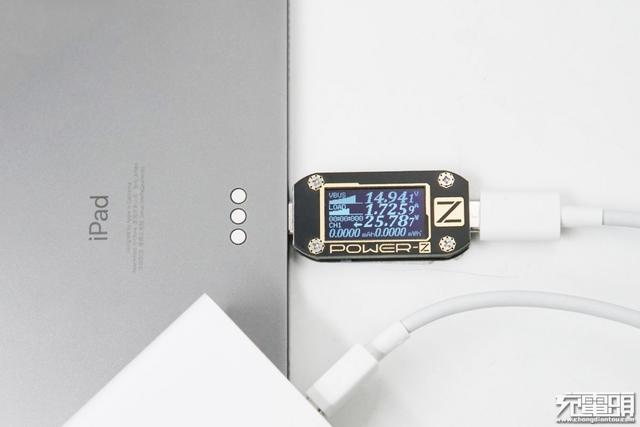

同样给iPad Pro充电也开启了USB PD快充，测得电压14.94V，电流1.72A，充电功率约为25.8W。

二、小米30W快充充电器MDY-11-EF拆解

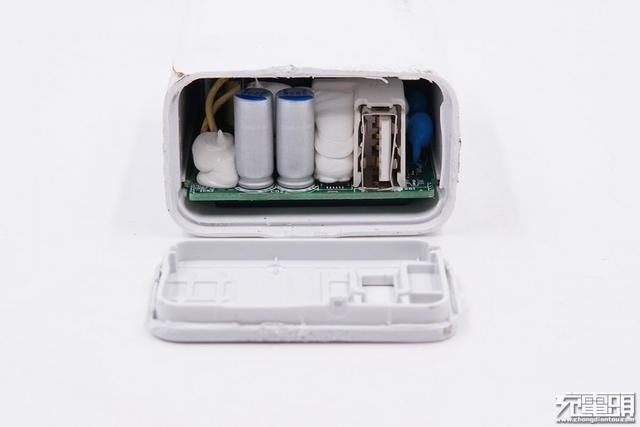

从输出端打开充电器的外壳，可见输出接口、两颗固态电容、元器件之间采用注胶固定。

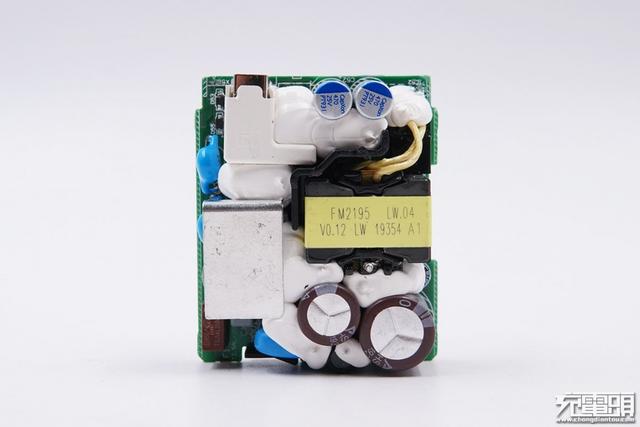

PCB板正面一览，输入端采用两颗电解电容滤波，输出端两颗固态电容滤波，正面采用金属散热片设计；元器件之间注满白色硅胶。

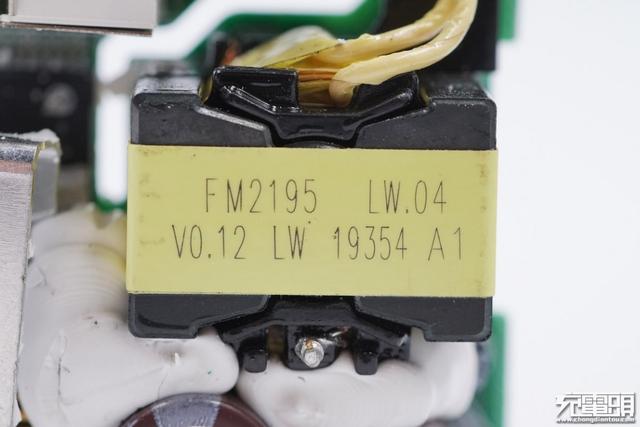

变压器上的马拉胶带印有编码信息。

输入滤波的两颗电解电容均来自AiSHi艾华，旁边设有工字电感、压敏电阻、延时保险丝、安规电容等元器件。

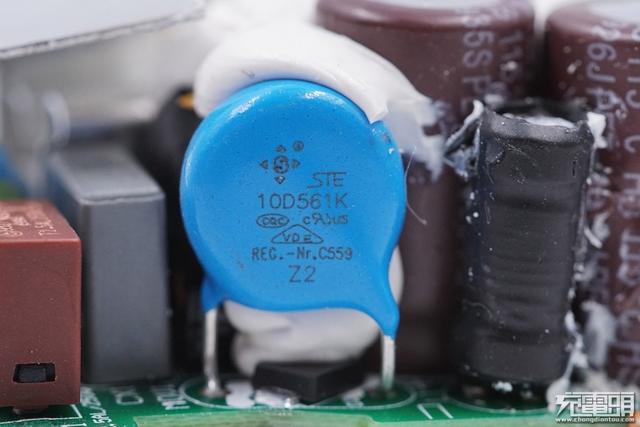

MOV压敏电阻特写。

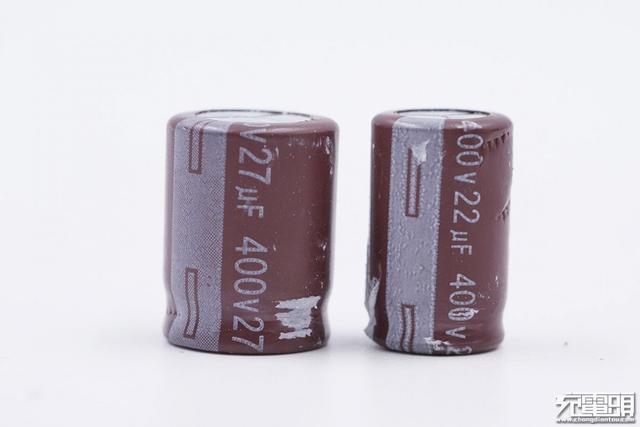

两颗电解电容一大一小，规格分别为400V 27μF和400V 22μF。

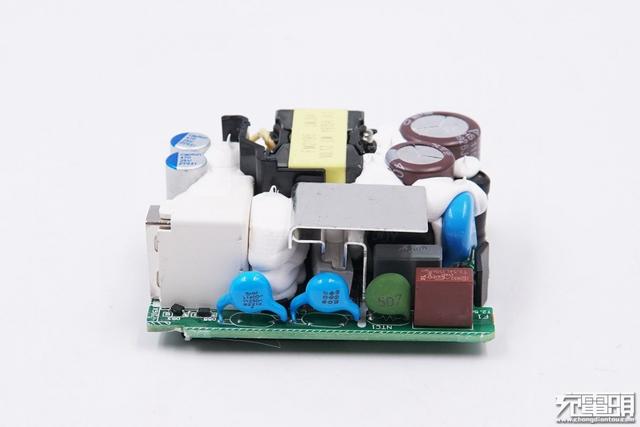

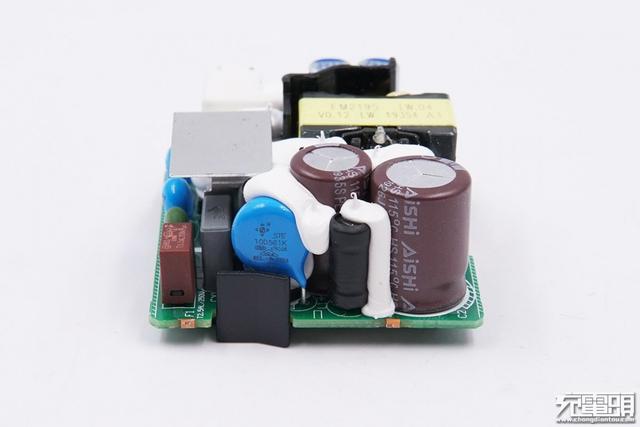

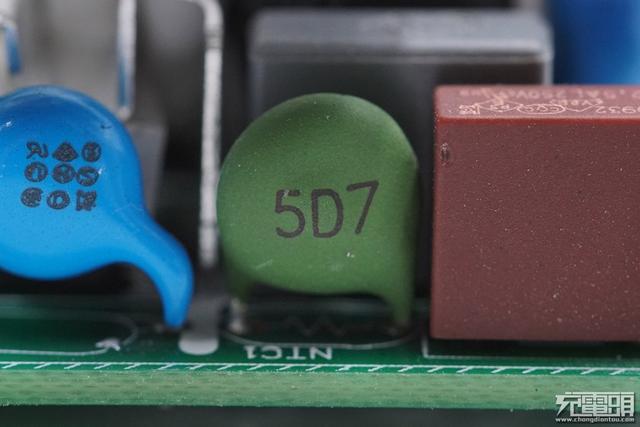

侧面可以看到，两颗输出抗干扰Y电容采用串联设计；在延时保险丝旁边还设有一颗浪涌抑制电阻，Y电容后面是初级PWM芯片的导热贴，通过导热贴将热量传导到散热片上。

延时保险丝规格为2.5A 250V。

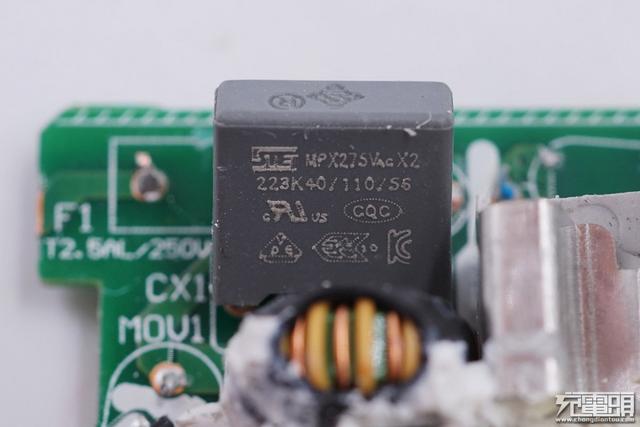

来自STE松田电子的安规电容，图片下面是共模电感。

串联的Y电容。

浪涌抑制电阻，用于抑制上电浪涌冲击。

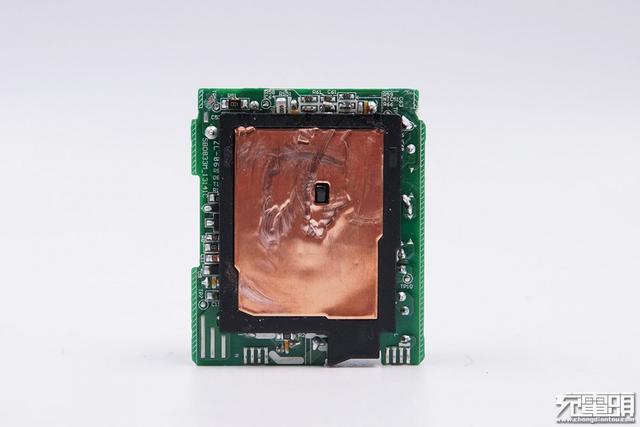

在散热片下面是充电器的主控芯片，型号为SC1711C，小米向PI定制的料号，属于InnoSwitch3-Pro系列，内置PWM主控、高压MOS以及同步整流控制器，集成度非常高。

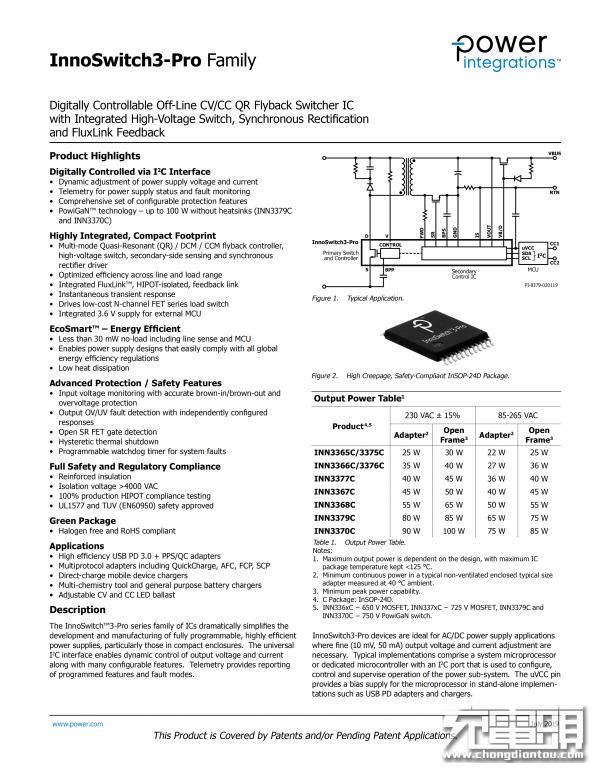

InnoSwitch3-Pro规格资料。

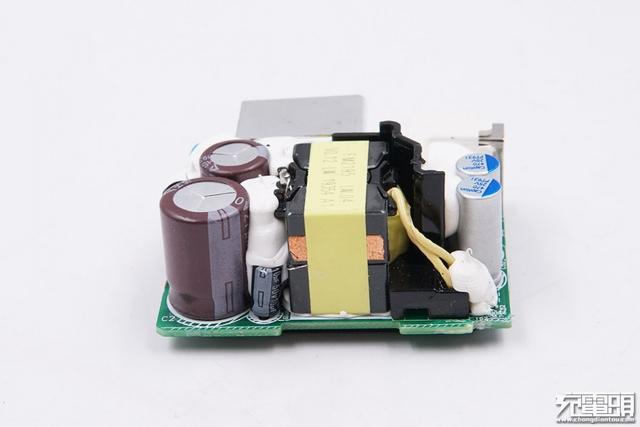

变压器使用黄色马拉胶带包裹，贴有铜带，并有接地处理。变压器和电解电容之间设有一颗小电容，用于主控芯片供电。

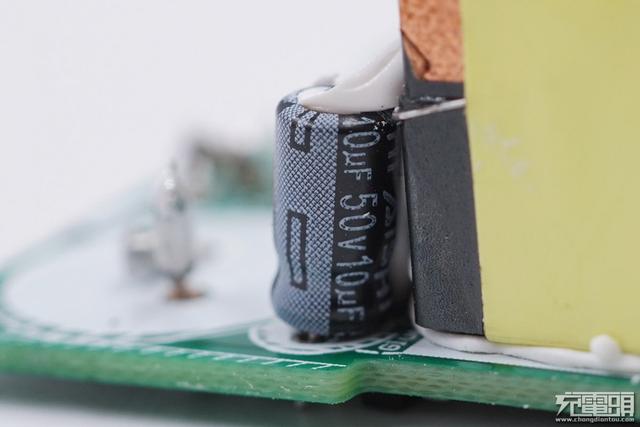

PWM芯片供电电容规格为50V 10μF。

输出端的USB-A接口为定制，外面有防尘绝缘塑料罩。

去掉防尘罩的输出接口。

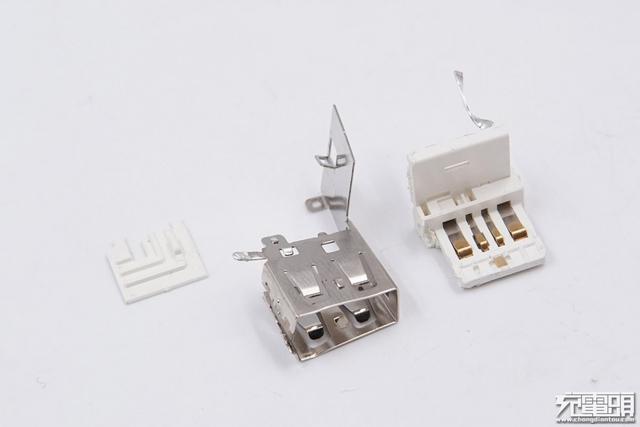

将充电器的USB-A接口拆开。

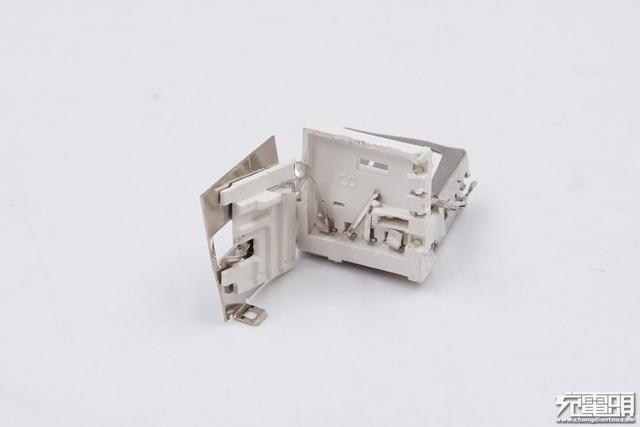

取出接口内部的胶芯，里面有除了四针常规的针脚外，还有一根CC针脚。

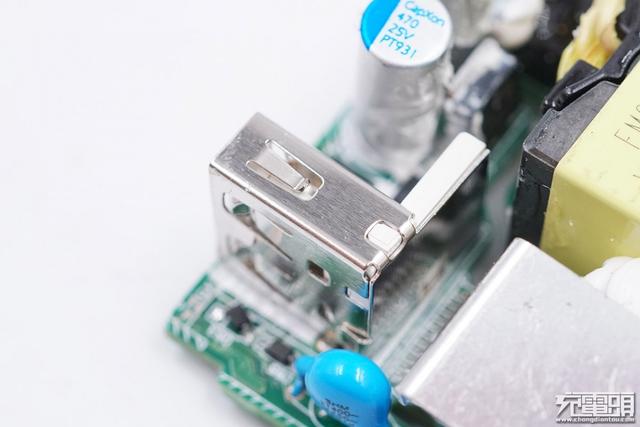

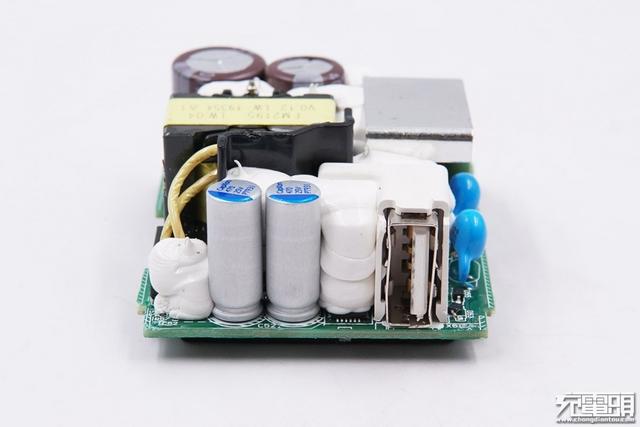

两颗输出滤波固态电容来自CapXon丰宾，规格均为25V 470μF，两颗并联。

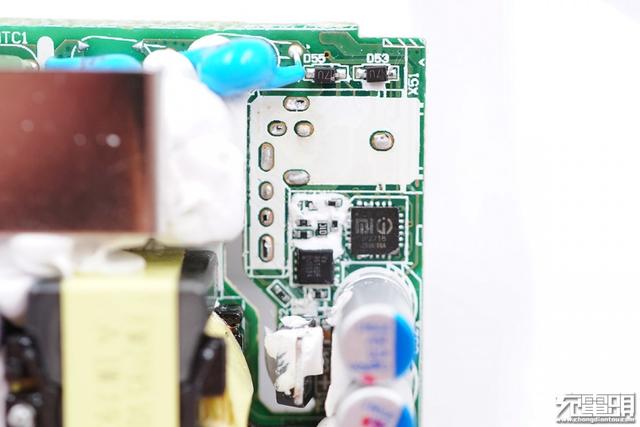

去掉硅胶之后，在USB-A接口附近可以看到英集芯的协议芯片和威兆的MOS管。

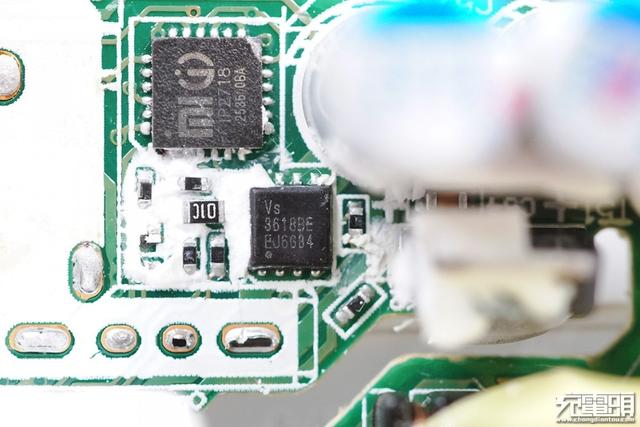

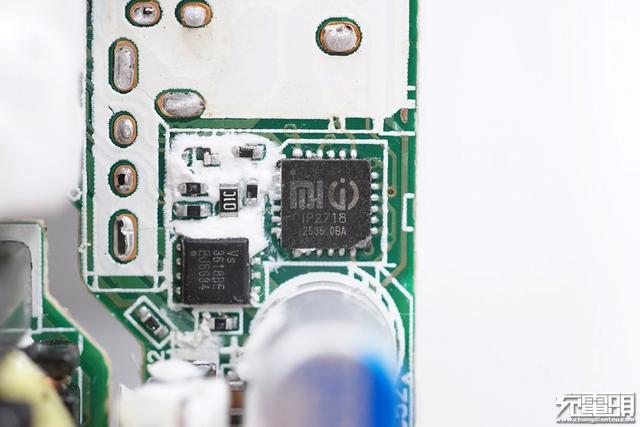

充电器的协议芯片由小米联合英集芯定制，型号IP2718，USB-A口能够输出USB PD快充协议，也正是通过这颗芯片控制。

来自深圳市威兆半导体有限公司的MOS管，型号VS3618BE，PDNF3333封装，逻辑电压驱动。这里用作VBUS开关。

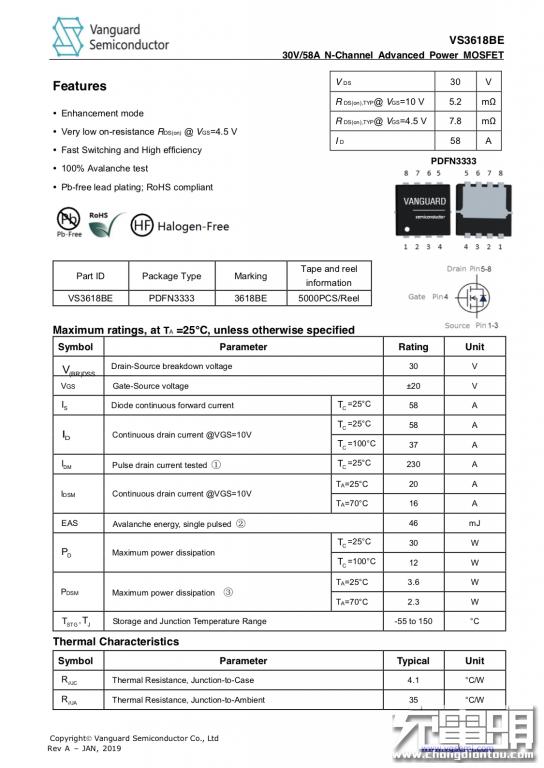

威兆VS3618BE详细规格资料。

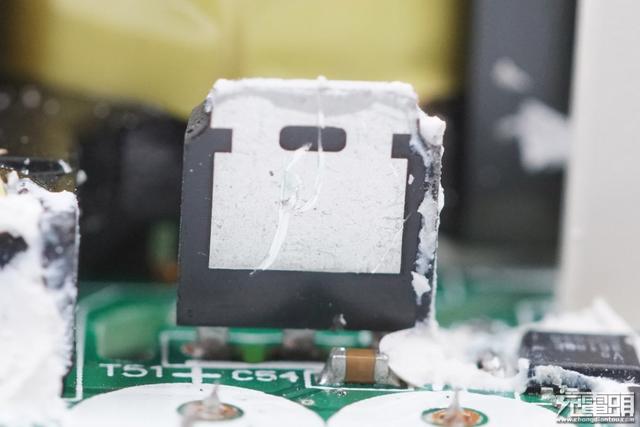

在输出侧还设有一颗次级同步整流MOS管。

次级同步整流MOS管来自威兆半导体，型号为VSI008N10MS，耐压100V，导阻6mΩ，TO-251封装。

威兆VSI008N10MS详细规格资料。

充电器的PCB背面采用塑料绝缘板搭配铜箔方式，起到均匀散热的效果，避免充电器出现局部温度过高。

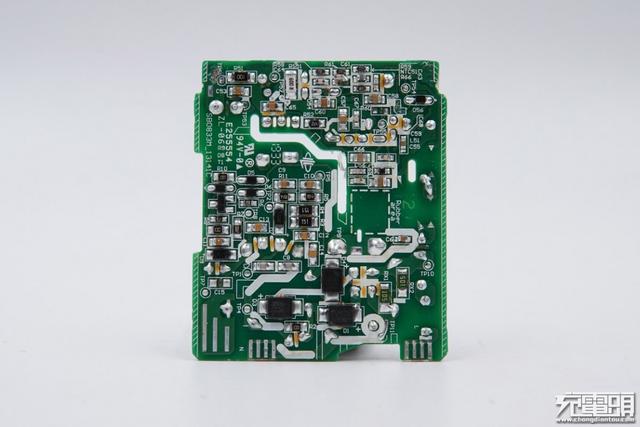

拆下散热片部分，背面以阻容元器件为主，并在初级和次级之间采用了镂空处理。

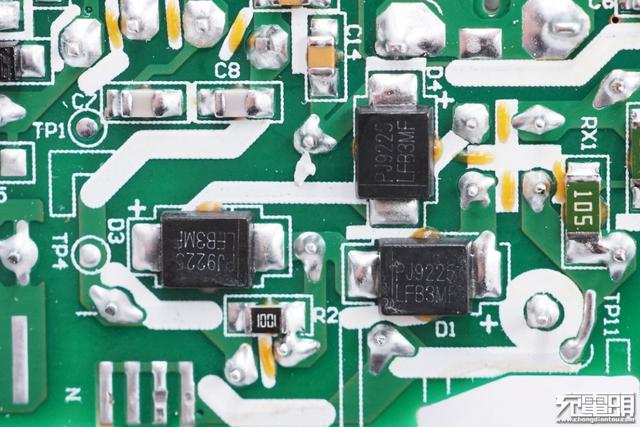

这款充电器输入采用四颗二极管桥式整流，PCB板背面三颗丝印均为PJ9225。

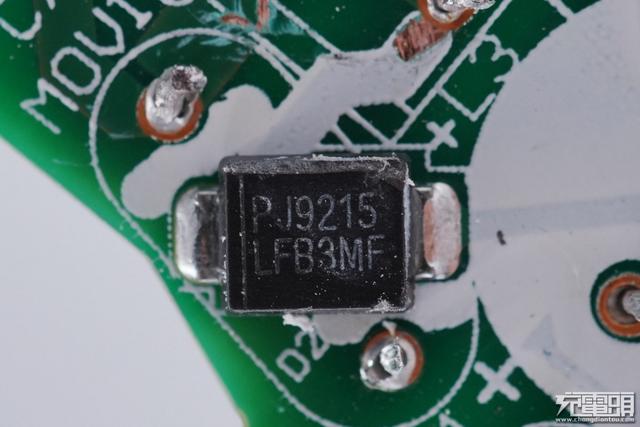

在PCB板正面还有一颗，丝印PJ9215。

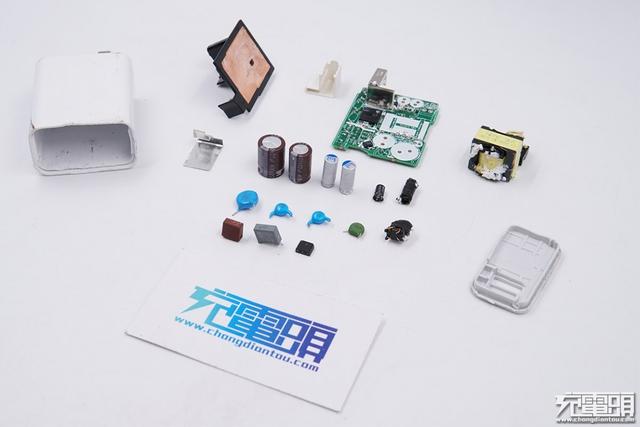

充电器全部拆解完毕。

充电头网拆解总结

小米30W快充充电器在外观上延续了27W快充和45W快充的设计风格，并增加了10V/3A这个全新的电压档位，协议方面依然兼容QC3.0、QC2.0快充，并通过了高通QC3.0认证。

充电头网拆解发现，这款充电器内部采用了PI定制的高集成主控芯片SC1711C，内置PWM控制器、初级MOS以及同步整流控制器，初级侧有MOV进行过电压保护。协议方面采用英集芯的定制芯片IP2718，实现多个电压的输出，并内置了全套的威兆MOS方案，产品用料均为业界知名品牌。

同时，充电器在散热方面也做了很多措施，比如PCB板正面元器件之间采用大量的注胶处理，主控芯片额外增加散热片，背面则采用铜箔均匀导热等，提升产品大功率输出的整体稳定性。
