micopython 18b20_[MicroPython]stm32f407控制DS18B20检测温度

1.实验目的

1. 学习在PC机系统中扩展简单I/O 接口的方法。

2. 进一步学习编制数据输出程序的设计方法。

3. 学习DS18B20的接线方法，并利用DS18B20检测当前温度。

2.所需元器件

F407Micropython开发板1块

数据线1条

DS18b20温度传感器1个

DS18B20测温模块(不含DS18B20)1个

杜邦线若干

Putty调试工具

3.学习DS18B20的接线方法，检测当前温度

先看一下DS18B20针脚含义,如下图：

将DS18B20温度传感器直接插DS18B20模块上。如图

DS18B20扩展板的针脚与F407 Micropython开发板的针脚对应关系如下：

F407 Micropython开发板             DS18B20

----------------

# 3V3   or any Pin  => VDD

# any   Pin        =>   DO

#   GND           => GND

还是看不明白的话，直接上针脚编号

F407 Micropython开发板        DS18B20

----------------------------

3.3v        =>   VDD

GND        =>   GND

Y12         =>   DO

4.源代码

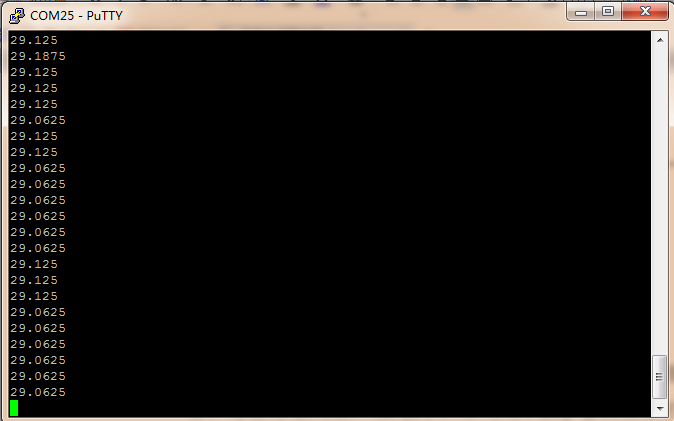

接线ok后，将ds18b20.py和one_wire.py复制到PYBFLASH磁盘的根目录。将下面代码拷进main.py保存，等红灯熄灭后，rst开发板，用Putty可以看到当前的温度。

main.py源代码：

#main.py

import pyb

from pyb import Pin

from ds18b20 import DS18X20

DQ=DS18X20(Pin('Y12'))#DQ

while True:

tem = DQ.read_temp()

print(tem)

pyb.delay(1000)
