stm32代码_stm32 启动代码 实现｜C语言

前面写过一篇文章,STM32 启动代码分析 。这个里面的ld .*.s 都是自动生成的，为了弄清原理自己手动实现一个

先上三个代码。stm32.ld, start.s, startup.c

stm32.ld

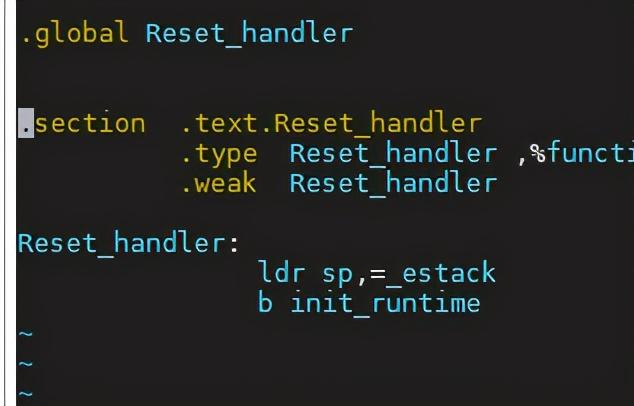

start.s

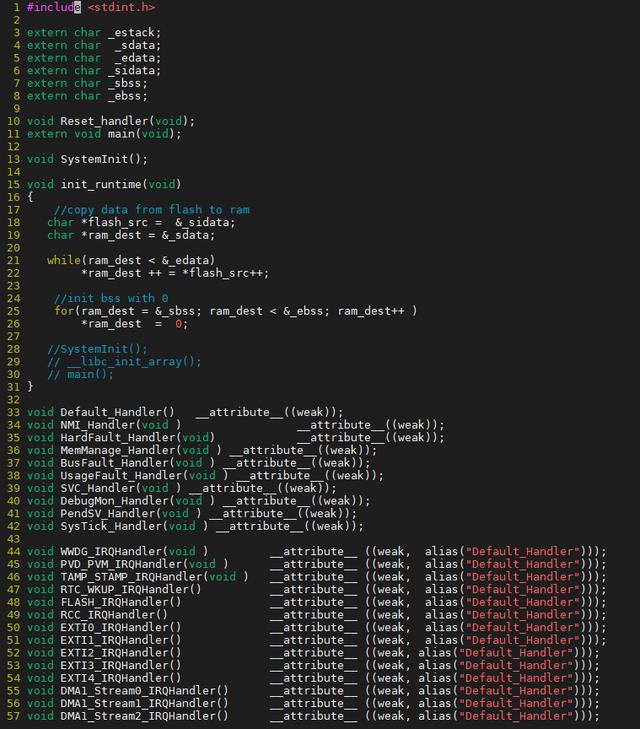

startup.c

startup.c2

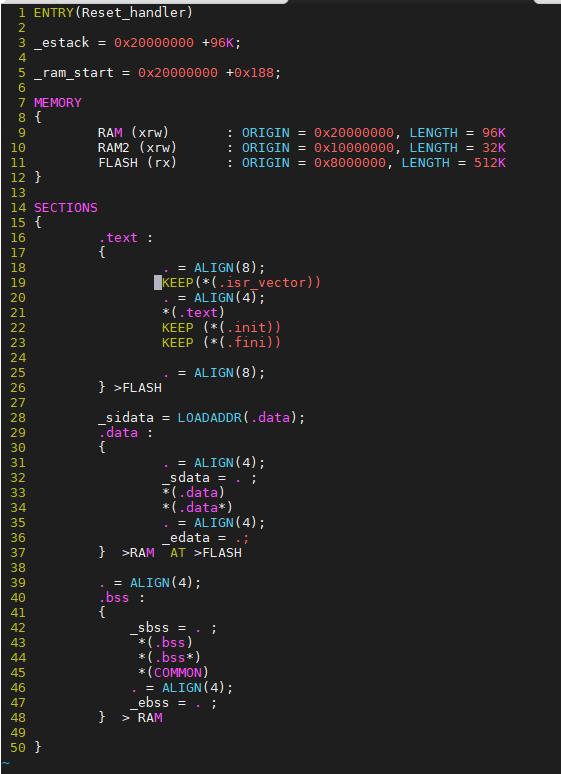

先看看stm32.ld 连接脚本。

第1行，设置连接脚本的entry 函数为Reset_hander。也可以删除。

2--100行 如上篇所说。 MEMORY为我的板子memory 布局状况。两个RAM，一个FLASH，然后把estack 定义在第一个RAM的最后的位置。

16到48 行，分别指定了连接的三个段text，data， bss，注意的是37行，把 data段 在程序运行时的VMA地址放在的RAM上，然后用AT指定的加载地址在flash上，意思就是在编译的时候生成的elf/bin/hex.这段的数据是放在了flash的地址空间上， 然后在程序在运行时，这段是放在RAM中。

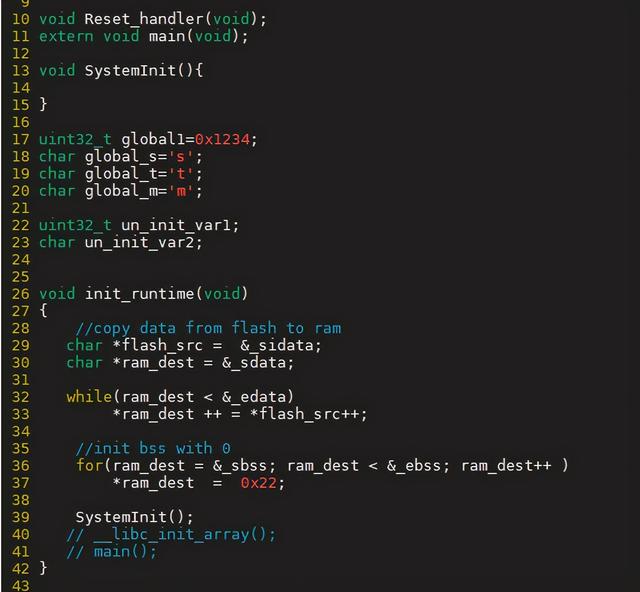

具体初始化，看startup.c代码的init_runtime，也是和前篇的汇编代码(CopyDataInit、LoopCopyDataInit)功能一样的，把data数据初始化， 这个三个段在地址空间都是4字节对齐。

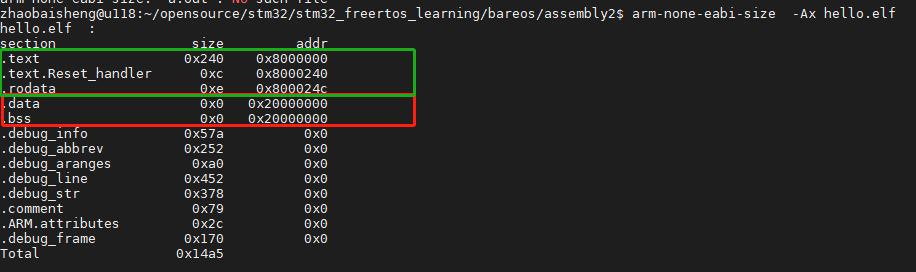

先用binutils 中size 工具看一下

目前这段代码data，bss段都是size都是0，也就是没有任何的数据，改改代码加一些验证。

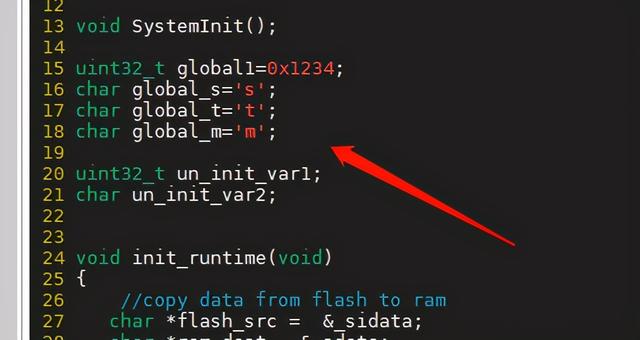

定义了几个变量，再来看一下。

现在长度变了，和定义的变量实际大小有点不匹配，4(uint32_t global1)+1(char global_s)+1(char global_t)+1(char global_m) =7 考虑对齐变成了8个。同理un_init_var1，un_init_var2也是一样。

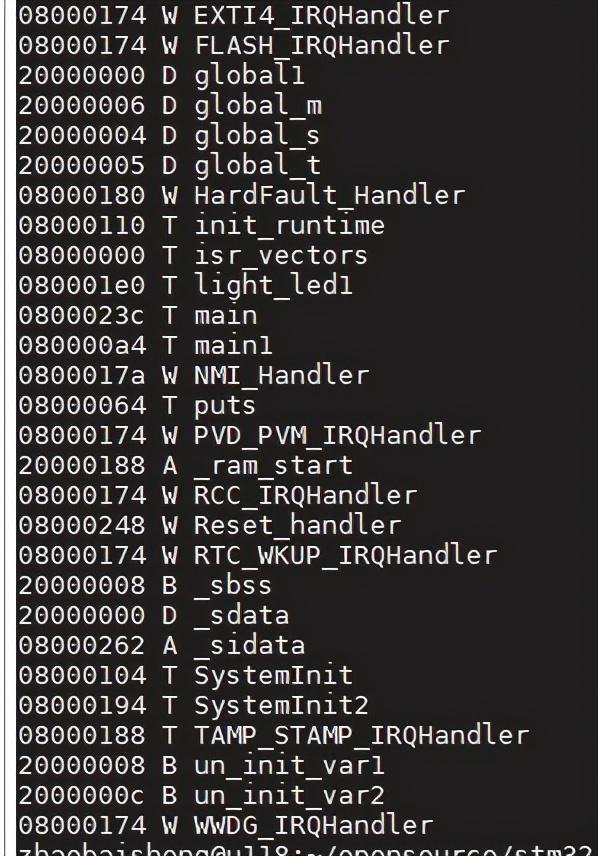

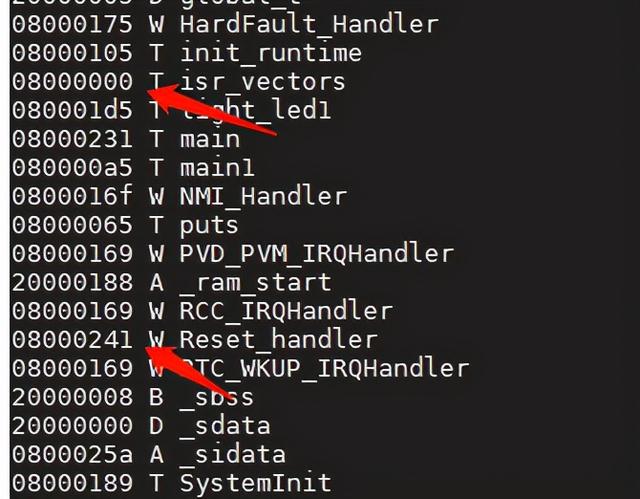

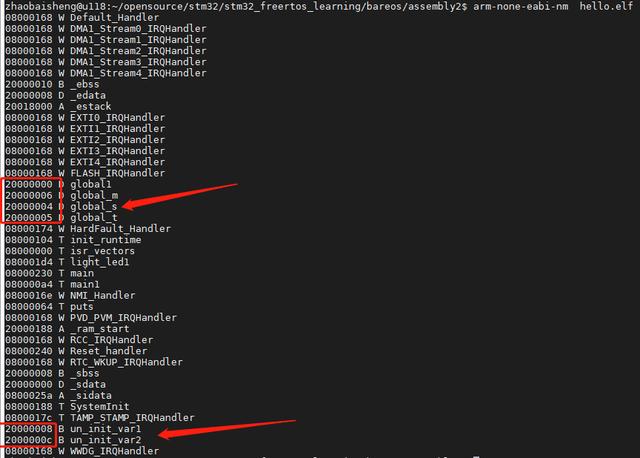

在用nm 工具看一下5个变量的分布情况，global1就被放在RAM的最开始的位置0x20000000,这是整个程序的第一个全局的数据，接下来就是char 数据分别为4,5，6的偏移位置。

BSS段数据按照连接脚本是紧挨着的data段的，也可以定义到偏移的一段的位置 。 这个BSS是从0x20000008开始的，因为对齐所以是0x20000008出开始的。

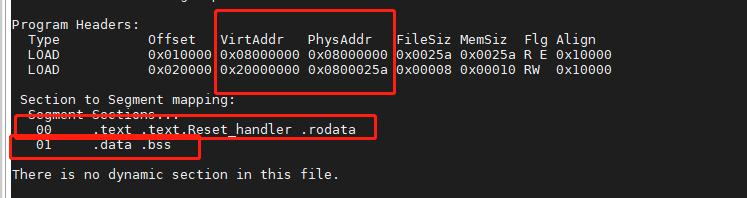

在用arm-none-eabi-readelf -a hello.elf 看一下 section

第一个section VA 为0x8000000，PA也是这个，FLG是R，E(R只读，E可执行)

第一个section VA 为0x200000000，PA0x80025A，FLG是R，E(运行时fRAM中，段数据放在flash上)

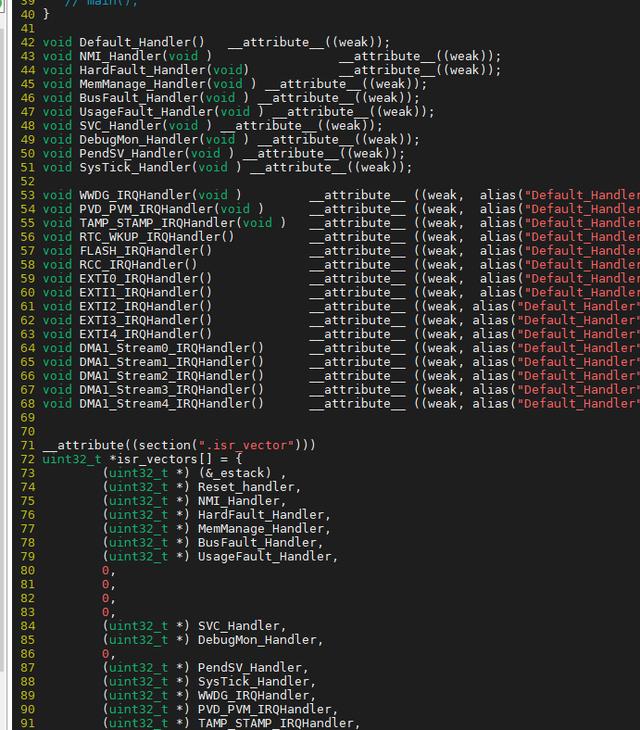

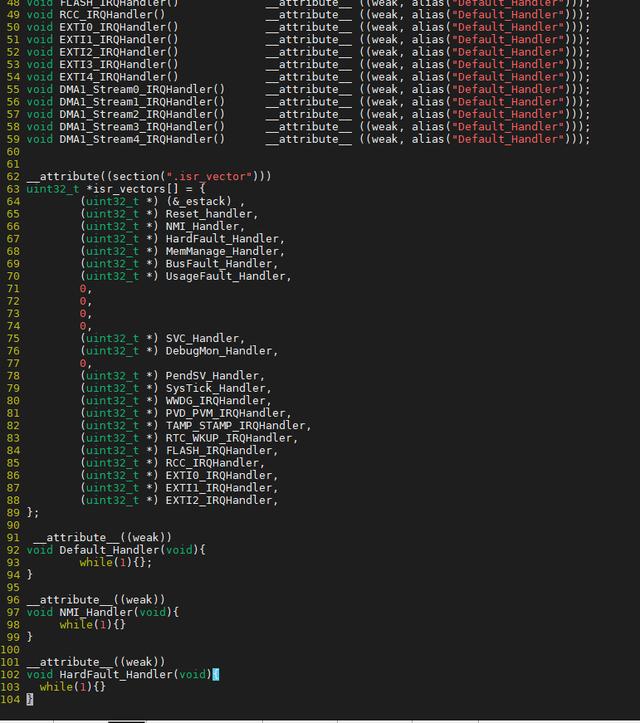

再来看看中断向量表。

__attribute((section(".isr_vector"))) 指定isr_vectors数组放在.isr_vector section中。

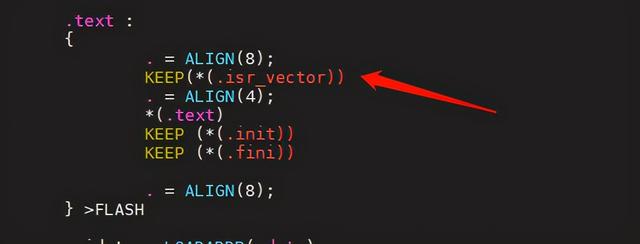

连接脚本指定这接放在.text 段中最开始的地方，然后再是各程序的(*.text).

这个数组的第一个元素是SP的位置，第二个就是系统Reset_handler 处理函数的位置。

连接脚本指定了_estack为0x20000000+96k == 0x20018000

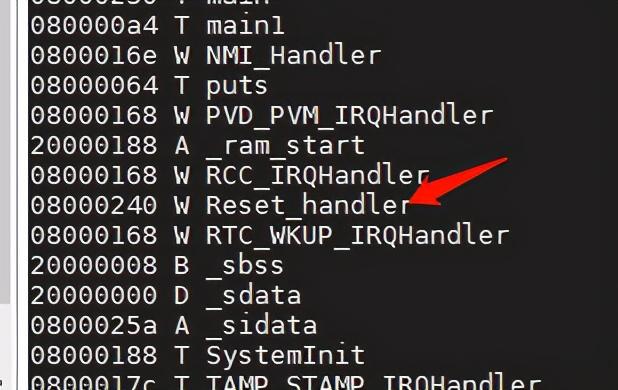

在来看一下isr_vectors数组和Reset_hander 放在哪位置。

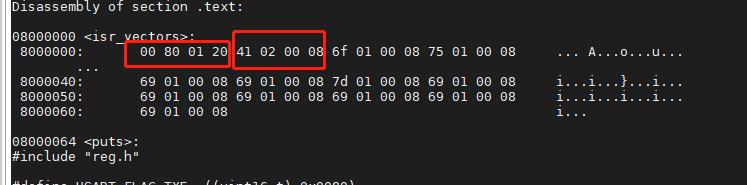

反汇编一下arm-none-eabi-objdump -S hello.elf

数组的第一个元素00 80 01 20 ，因为是小端模式，所以就是 0x20018000 正好是SP的地址，这个没问题。第二个元素是Reset_hander 中断处理函数.41 02 00 08 0x08000241，这个是reset_hander处理函数的地址，也是没问题。这个函数地址竟然没四字节对齐，只要第二个元素指向的是reset_handler函数就行，先忽略。

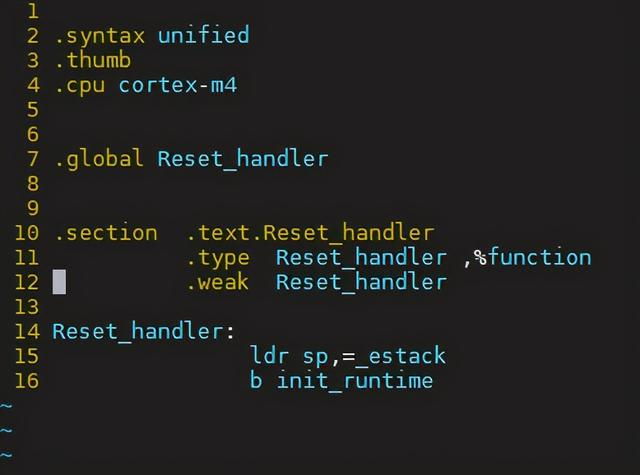

Reset_handler 处理 设置SP，跳到 init_runtime. 看看汇编代码有没有可以指定对齐的伪指令。上面的问题就解释了。

init_runtime 比较简单,就是把flash(LVM)处存放的.data段的数据在RAM(VMA)中重新初始化， .bss段用0填充，为了验证特意改成0x22初始化。 startup.c代码中定义的那些变量global1,global_s，un_init_var等在编译连接时就指定变量VMA地址在RAM中(连接脚本指定)，所以这个阶段在那些要访问这些变量的指令是不能运行的，需等它初始化完成，为啥这么做，逻辑也简单。.data 因为你的程序给了初始值。.bss段因为定了变量，未初始化，但是可能会用到。

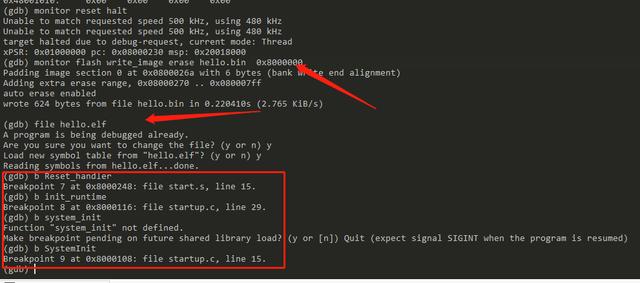

下载调试：openocd+st_link

1，下载，2，加载符号表，3，Reset_handler,init_runtime,SystemInit 三个函数加上断点

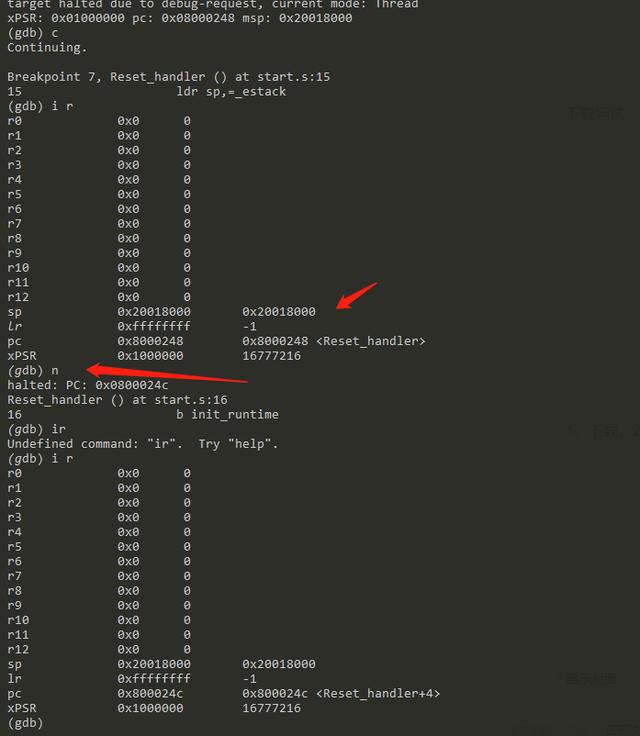

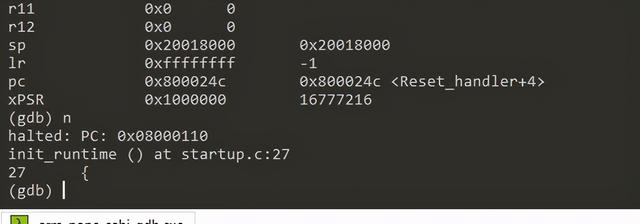

c 运行，首先第一个是Reset_handler断点了，i r 看了一下寄存器。SP其实已经初始化了，这个是向量表第一个元素的值，这个之前也有粉丝朋友说 reset_handler 不需要ldr sp,=_estack,看来是不需要的，然后N下条指令，这个就是ldr sp,=_estack。重新又把sp给初始化了一次。

继续执行断点到init_runtime开始处

结合这个图

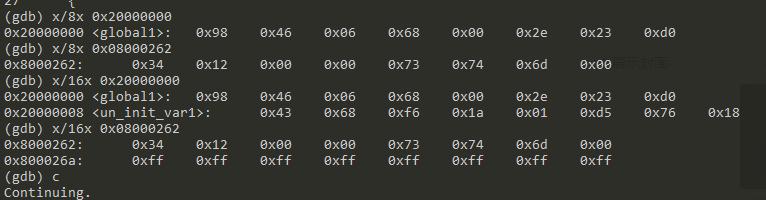

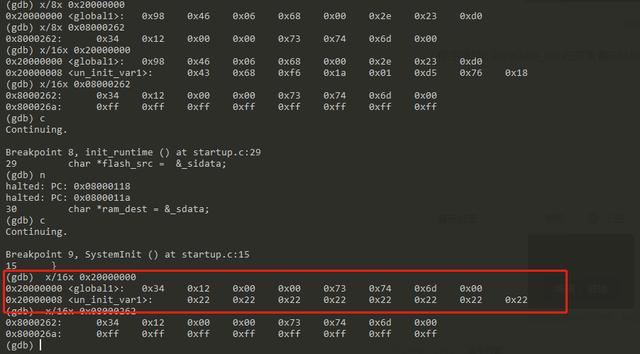

这个时候在init_runtime未执行前先看一下 RAM中0x20000000的值及flash 中的值。

RAM 中是随机值，flash 0x00001234 , 0x73,0x74,0x6d分别为s,t,m三个字母ascii码值。

程序继续c 到sysetm_init 在来看看RAM的情况。这个时候两个循环是跑完了，在检查一下RAM中的变量值。

红色框框为RAM变量(global1,global_s，un_init_var等)的值，说明RAM中这些变量已成功初始化，可以对照变量地址检查一下。

启动代码的第一部分 这个先写到这里 ，后面去实现system_init,去做一下stm32 板子时钟初始化的动作。 可能很多人觉得有start.s 就不是C代码了，这个不要去纠结，主要是C代码本身没法设置SP。

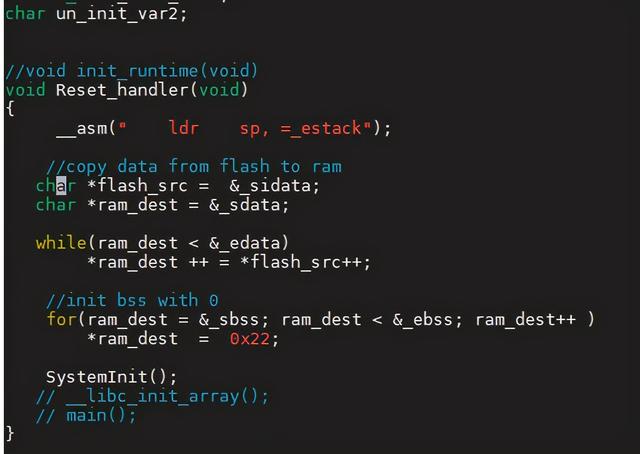

如果把init_runtime 函数改成如下，再把start.S 去掉就是一个“”纯C“”的代码了
