电机在日常使用中需要正反转，可以说电机的正反转在广泛使用。例如行车、木工用的电刨床、台钻、刻丝机、甩干机和车床等。

一、刀开关控制电动机启动单向旋转电路

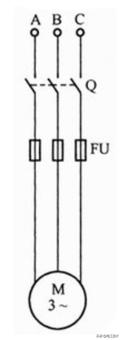

刀开关主要用在照明电路和三相动力电路以及7.5kW以下电动机启动电路中，作为一种通断装置，因为在它的虾米接有熔断器，它不仅能起开关作用，还能起到短路保护作用。如下图所示为电动机单向旋转刀开关控制电路。

当合上刀开关时，电动机单向启动旋转，断开刀开关时，电动机停止转动。刀开关上接有熔断器FU，一旦发生电路短路事故，熔断丝会熔断，切断电动机电源，防止电动机烧坏，从而起到保护作用。

此电路具有结构简单，维修方便、造价低廉的优点。但是它带电拉合闸的灭弧能力较弱，因此只适用于不频繁启动的小容量电动机，并且不易实现远距离控制。

二、倒顺开关控制电动机正反转电路接线图

倒顺开关又称为可逆转换开关，它是一种组合开关，倒顺开关的操作手柄有“倒”、“顺”、“停”三个位置，适用于交流50Hz、额定电压至380V的电路中，可直接通断单台异步电动机，并进行停止、正反转控制操作。

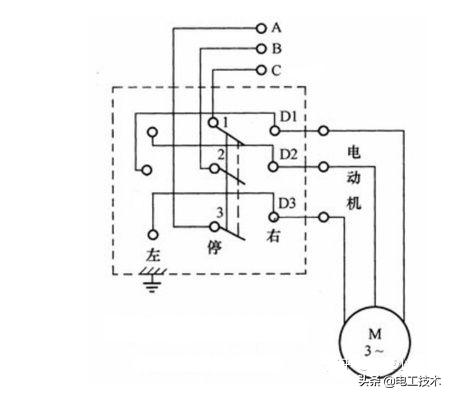

如下图所示为某款KO3系列倒顺开关控制电动机正反转电路，它由三个相同的蝶形动触头和9个U形静触头及一组定位机构组成。具有薄钢板防护外壳，触头为双断点形式，由中间转轴操作其分断与闭合。接线时，中间三个触头接三相电源，右侧三个接电动机。

1、当倒顺开关的手柄位于中间“停”时，电源切断，动静触头之间不接触，电动机不转；

2、当手柄处于右侧“顺”时，电动机三相绕组A、B、C相序接通三相电源，电动机正向转动；

3、当手柄处于左侧“倒”时，电动机三相绕组B、A、C相序接通三相电源，电动机反向转动；

用倒顺开关控制的正反转电路，只适用于电动机换向不频繁的场合，如铣床主轴正反转选择，和某些机床的电动机的换向控制等。

三、按钮互锁的电动机正反转控制电路接线图

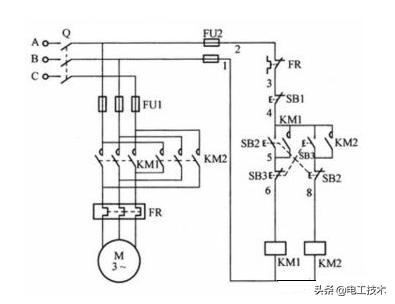

如下图所示电路是一款按钮互锁正反转控制电路，实际上它是将《接触器互锁电动机正反转控制电路接线图》电路中两个接触器的常闭触点去掉，换上复合按钮的常闭触点，来实现正反转互锁控制的。复合按钮的特点是，同一个按钮上的常开触点和常闭触点联动，并且操作时常闭触点先断开，常开触点后闭合，复位时，常开触点先断开，常闭触点闭合。

1、正转控制：合上电源开关Q，按下正转按钮SB2,接触器KM1线圈通电并吸合，其主触点闭合、常开辅助触点闭合并自锁，电动机正转。这时电动机所接电源相序为A-B-C。

2、反转控制：按下反向起动按钮SB3,此时SB3的常闭触点先断开正转接触器KM1的线圈电源，按钮SB3的常开触点才闭合，接通反转接触器KM2线圈的电源，使KM2吸合，辅助常开触点闭合并自锁，主触点闭合，电动机反转。这时电动机所接电源相序为C-B-A。

如需要电动机停止，按下停止按钮SB1即可。

本电路的特点：在电动机正转时，可直接按反转按钮，使电动机反转。同样，在反转时，可直接按正转按钮，使电动机正转，操作比较方便。另外，由于两个起动按钮的常闭辅助触点相互联锁，保证了两
