这是一款简约风格的 flutter 天气项目，提供实时、多日、24 小时、台风路径以及生活指数等服务，支持定位、删除、搜索等操作。

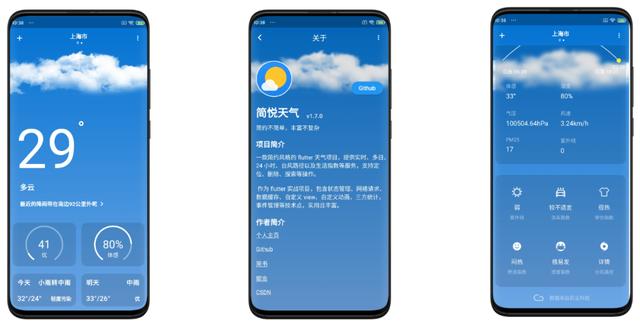

下图为主页效果：

开始

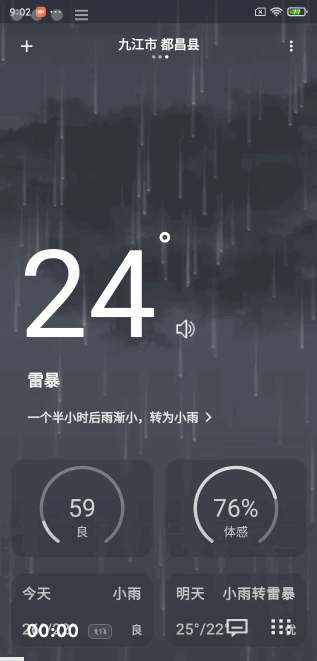

本身作为天气 APP，自定义绘制自然少不了，首页多样的背景效果，炫酷的雨雪效果(https://juejin.im/post/6867489001809379335)，展示当前空气质量和体感的圆环效果，动态温度折线图和日出日落图。

其实 pub.dev(https://pub.flutter-io.cn/packages?q=chart)上已经有不少 chart 插件，提供丰富的图表类型，支持各种动画和手势。

但是如果是像本项目，使用场景并不需要手势，且没有复杂的动画，只存在折线这种形态，完全可以自己实现。一方面可以巩固和拓展 flutter 的绘制相关知识点，另一方面根据自己的实际需求，可以拥有更多的定制化功能。

先看一下最终效果，其中包括：

• 动态降雨折线图

• 多日折线图

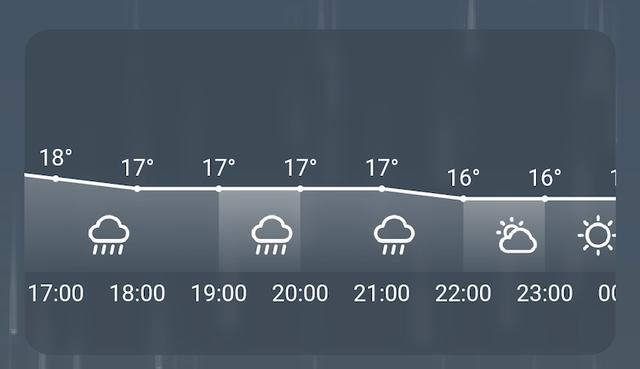

• 24小时折线图

• AQI圆弧

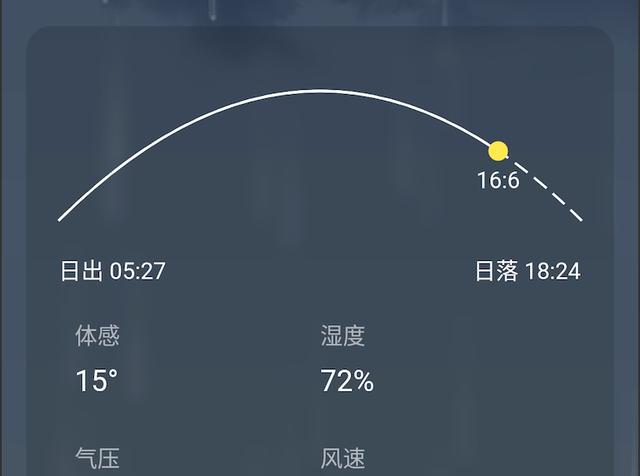

• 日出日落图

绘制

接下来，会以上述效果作为切入点，由简到难，由静态到动态，逐步分析绘制前数据的准备和绘制时相关接口调用，最后，总结出折线图绘制的通用思路，对后续有相关需求的小伙伴提供帮助。

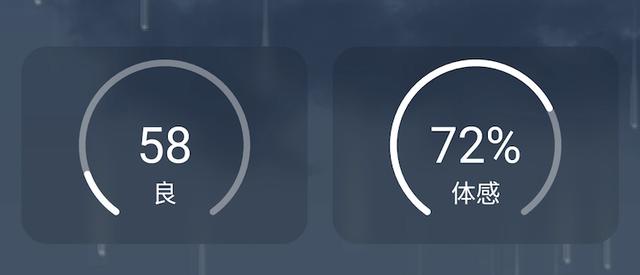

AQI圆弧

先从最简单圆弧图开始，如上图可看到的信息有：半透明的圆弧，纯白色的圆弧，居中的 AQI 值以及其底部的文字描述。对于此图而言，只需要知道 ratio: 白色圆弧占比、AQIValue 和 AQIDesc。这个简单直接先上代码再分析。

@override  void paint(Canvas canvas, Size size) {    weatherPrint("AqiChartPainter size:$size");    var radius = size.height / 2 - 10;    var centerX = size.width / 2;    var centerY = size.height / 2;    var centerOffset = Offset(centerX, centerY);    // 绘制半透明圆弧    _path.reset();    _path.addArc(Rect.fromCircle(center: centerOffset, radius: radius),        pi * 0.7, pi * 1.6);    _paint.style = PaintingStyle.stroke;    _paint.strokeWidth = 4;    _paint.strokeCap = StrokeCap.round;    _paint.color = Colors.white38;    canvas.drawPath(_path, _paint);    // 绘制纯白色圆弧    _path.reset();    _path.addArc(Rect.fromCircle(center: centerOffset, radius: radius),        pi * 0.7, pi * 1.6 * ratio);    _paint.color = Colors.white;    canvas.drawPath(_path, _paint);    // 绘制 AQIValue    var valuePara = UiUtils.getParagraph(value, 30);    canvas.drawParagraph(        valuePara,        Offset(centerOffset.dx - valuePara.width / 2,            centerOffset.dy - valuePara.height / 2));    // 绘制 AQIDesc    var descPara = UiUtils.getParagraph("$desc", 15);    canvas.drawParagraph(        descPara,        Offset(centerOffset.dx - valuePara.width / 2,            centerOffset.dy + valuePara.height / 2));  }

1. 先绘制半透明圆弧，确认中心点坐标和半径，通过 _path.addArc(Rect oval, double startAngle, double sweepAngle) 方法进行绘制。oval: 圆弧所在矩形，startAngle: 起始角度(以钟表为例，0为3点方向)，sweepAngle: 划过角度(默认方向顺时针)。

2. 在半透明圆弧基础上，根据 ratio (currentAqiValue / totalAqiValue) 绘制纯白色圆弧。

3.依次绘制中间 AQIValue 和 AQIDesc。Flutter 绘制文本跟 Android 比起来略微有点麻烦，通过构造 ui.Paragraph 对象，然后调用 canvas.drawParagraph(Paragraph paragraph, Offset offset) 方法进行绘制。一般通过封装好的静态初始化方法构建ui.Paragraph 对象：

static ui.Paragraph getParagraph(String text, double textSize,      {Color color = Colors.white, double itemWidth = 100}) {    var pb = ui.ParagraphBuilder(ui.ParagraphStyle(      textAlign: TextAlign.center, //居中      fontSize: textSize, //大小    ));    pb.addText(text);    pb.pushStyle(ui.TextStyle(color: color));    var paragraph = pb.build()..layout(ui.ParagraphConstraints(width: itemWidth));    return paragraph;  }

关键词： addArc、Paragraph、 drawParagraph

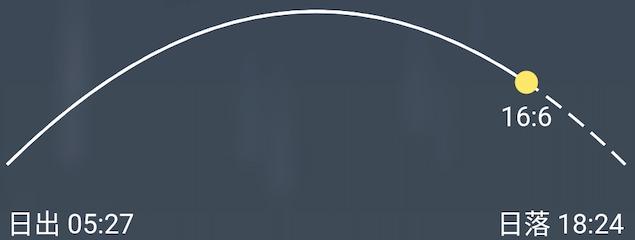

日出日落贝塞尔曲线

上图看起来像是圆弧，其实是使用二阶贝塞尔曲线进行绘制。图中涵盖的信息并不多，其中包括左右日出日落时间、整体虚曲线、动态实曲线和当前时间。对于需要的数据除了日出日落时间，还需要根据 (nowTime - sunriseTime)/(sunsetTime - sunriseTime) 获取占比 ratio。继续分解步骤：

1.绘制 虚曲线，首先确认起点和终点，通过 _path.quadraticBezierTo(double x1, double y1, double x2, double y2) 绘制贝塞尔曲线，参数需要传入 控制点 坐标和 终点 坐标。很遗憾 Flutter 没有提供虚线的接口，借用 path_drawing 插件中的 dashPath(Path source, {@required CircularIntervalList dashArray,DashOffset dashOffset,}) 方法进行虚线的绘制。

var height = size.height;var width = size.width;double startX = marginLeftRight;double startY = height - marginBottom;double endX = width - marginLeftRight;double endY = startY;_path.reset();_path.moveTo(startX, startY);_path.quadraticBezierTo(width / 2, marginTop, endX, endY);_paint.color = Colors.white;_paint.style = PaintingStyle.stroke;_paint.strokeWidth = 1.5;canvas.drawPath(  dashPath(_path, dashArray: CircularIntervalList([10, 5])),  _paint);

2. 绘制 实虚线，这里遇到一个问题，已知比例 ratio，在虚曲线上绘制实曲线(保证重叠)，不同于直线或者弧线，通过控制 xy 或者 sweepAngle 轻松实现。对二阶贝塞尔曲线稍有了解的可以知道，其主要由起始点和控制点组成，这三个值稍有变化，都很难做到重叠，所以得另辟蹊径。Android 中有 PathMeasure 可以对 Path 进行分段，然后根据需要绘制的段数进行控制。同样，Flutter 也有对应的 API：

var metrics = _path.computeMetrics();var pm = metrics.elementAt(0);Offset sunOffset = pm.getTangentForOffset(pm.length * ratio).position;canvas.save();canvas.clipRect(Rect.fromLTWH(0, 0, sunOffset.dx, height));canvas.drawPath(_path, _paint);canvas.restore();

通过 getTangentForOffset 得到 ratio 下在曲线上的 x,y 坐标点，然后 _path.clipRect() 对虚曲线裁剪最终得到实曲线。

3. 绘制小太阳和当前时间，知道曲线上的 x,y 坐标，这就好办了

_paint.style = PaintingStyle.fill;_paint.color = Colors.yellow;canvas.drawCircle(sunOffset, 6, _paint);var now = DateTime.now();String nowTimeStr = "${now.hour}:${now.minute}";var nowTimePara = UiUtils.getParagraph(nowTimeStr, 14);canvas.drawParagraph(nowTimePara,                     Offset(sunOffset.dx - nowTimePara.width / 2, sunOffset.dy + 10));

关键词： quadraticBezierTo、dashPath、computeMetrics、getTangentForOffset、clipRect、drawCircle

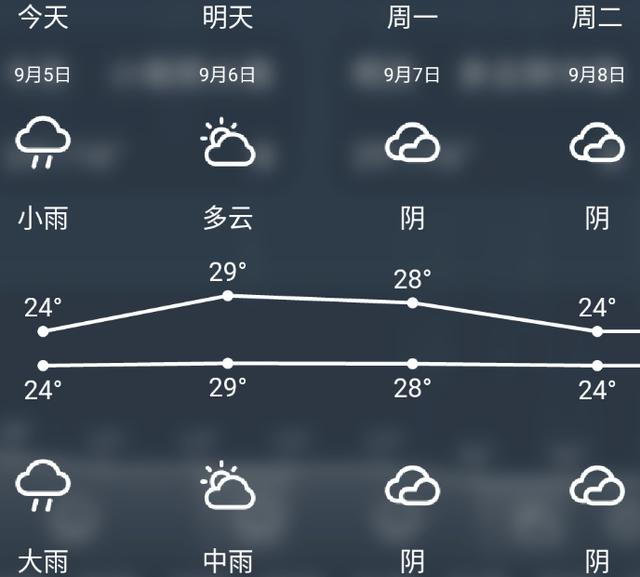

多日折线图

上下的文字区域绘制根据各自高度顺延绘制即可，只要预留出中间折线的绘制区域即可。中间的折线区域又可以继续平分成 top 和 bottom 两个折线，各自绘制各自的，互不干扰。折线图的绘制思路分为三步：找出最大最小值、计算单位温度的 y 值和遍历绘制1. 遍历找出 top 和 bottom 的最大最小值

void setMinMax() {  _data.forEach((element) {    if (element.dayTemp > topMaxTemp) {      topMaxTemp = element.dayTemp;    }    if (element.dayTemp < topMinTemp) {      topMinTemp = element.dayTemp;    }    if (element.nightTemp > bottomMaxTemp) {      bottomMaxTemp = element.nightTemp;    }    if (element.nightTemp < bottomMinTemp) {      bottomMinTemp = element.nightTemp;    }  });}

2. 根据温度计算x,y值，目前已知折线的高度 itemHeight, 具体温度 temp,起点 topLineStartY，最高最低温度已经实际温度，即可算出温度对应的 y 坐标值，x坐标值

getTopLineY(int temp) {  if (temp == topMaxTemp) {    return topLineStartY;  }  return topLineStartY +    (topMaxTemp - temp) / (topMaxTemp - topMinTemp) * lineHeight;}x = startX + index*itemWidth;

**3. **开始绘制，x,y 都知道了，直线、原点以及文字都可以进行遍历绘制了

_paint.color = Colors.white;var topOffset = Offset(startX, getTopLineY(element.dayTemp));var bottomOffset = Offset(startX, getBottomLineY(element.dayTemp));_paint.style = PaintingStyle.fill;// 绘制折线上的圆点canvas.drawCircle(topOffset, 3, _paint);canvas.drawCircle(bottomOffset, 3, _paint);// 绘制圆点上下的温度值var topTempPara = UiUtils.getParagraph("${element.dayTemp}°", mainTextSize, itemWidth: itemWith);canvas.drawParagraph(  topTempPara, Offset(topOffset.dx - topTempPara.width / 2, topOffset.dy - topTempPara.height - 5));var bottomTempPara = UiUtils.getParagraph("${element.dayTemp}°", mainTextSize, itemWidth: itemWith);canvas.drawParagraph(  bottomTempPara, Offset(bottomOffset.dx - bottomTempPara.width / 2, bottomOffset.dy + 5));// 绘制折线if (index == 0) {  _topPath.moveTo(topOffset.dx, topOffset.dy);  _bottomPath.moveTo(bottomOffset.dx, bottomOffset.dy);} else {  _topPath.lineTo(topOffset.dx, topOffset.dy);  _bottomPath.lineTo(bottomOffset.dx, bottomOffset.dy);}startX += itemWith;});_paint.strokeWidth = 2;_paint.style = PaintingStyle.stroke;canvas.drawPath(_topPath, _paint);canvas.drawPath(_bottomPath, _paint);}

关键词： 最大最小值

动态降雨折线图

终于到了今天最难的角登场，只是对比前几个比较难，在上述折线的基础上加了折线入场动画。话不多说咱们开始吧，上图可拆成三部分，背景(y轴，xy轴描述)、渐变折线和动画

• 背景

x 轴被二等分，y 轴被三等分，计算出 xItemWidth 和 yItemHeight，然后绘制线和文字

void drawBg(Canvas canvas, Size size) {  // 绘制背景 line  double itemHeight = (size.height - _marginBottom) / 3;  double bgLineWidth = size.width - _marginLeft - _marginRight;  _paint.style = PaintingStyle.stroke;  _paint.strokeWidth = 1;  _paint.color = Colors.white.withAlpha(100);  for (int i = 0; i < 4; i++) {    var startOffset = Offset(_marginLeft, itemHeight * i);    var endOffset = Offset(_marginLeft + bgLineWidth, itemHeight * i);    canvas.drawLine(startOffset, endOffset, _paint);  }  // 绘制底部文字  var hourY = size.height - _marginBottom + _timeMarginTop;  var nowPara = UiUtils.getParagraph("现在", _textSize, itemWidth: bgLineWidth / 3);  canvas.drawParagraph(nowPara, Offset(_marginLeft - nowPara.width / 2, hourY));  var onePara = UiUtils.getParagraph("1小时后", _textSize, itemWidth: bgLineWidth / 3);  canvas.drawParagraph(onePara, Offset(_marginLeft + bgLineWidth / 2 - onePara.width / 2, hourY));  var twoPara = UiUtils.getParagraph("2小时后", _textSize, itemWidth: bgLineWidth / 3);  canvas.drawParagraph(twoPara, Offset(_marginLeft + bgLineWidth - twoPara.width / 2, hourY));  // 绘制左侧文字  var bigPara = UiUtils.getParagraph("大", _textSize);  canvas.drawParagraph(bigPara, Offset(_marginLeft / 2 - bigPara.width / 2, 0));  var middlePara = UiUtils.getParagraph("中", _textSize);  canvas.drawParagraph(middlePara, Offset(_marginLeft / 2 - middlePara.width / 2, itemHeight));  var smallPara = UiUtils.getParagraph("小", _textSize);  canvas.drawParagraph(smallPara, Offset(_marginLeft / 2 - smallPara.width / 2, itemHeight * 2));}

• 渐变折线

1. 绘制折线，最大值不用计算已经知道 yMax = 1.0，xMax = 120，可以计算出点的 x,y 坐标值，然后进行遍历绘制

double width = size.width - _marginLeft - _marginRight;double height =  size.height - _marginBottom;double startX = _marginLeft;double itemWidth = width / 120;double itemHeight = height / 100;_linePath.reset();for (int i = 0; i < _data.length; i++) {  double y = height - _data[i] * 100 * itemHeight * _ratio;  double x = startX + i * itemWidth;  if (i == 0) {    _linePath.moveTo(x, y);  } else {    _linePath.lineTo(x, y);  }}_linePaint.style = PaintingStyle.stroke;_linePaint.strokeWidth = 1;_linePaint.color = Colors.white;canvas.drawPath(_linePath, _linePaint);_linePath.lineTo(width + startX, height);_linePath.lineTo(startX, height);_linePath.close();

2. 渐变效果，复用折线 path，通过 ui.Gradient.linear 创建渐变区域，然后设置到 _linePaint.shader 上

var gradient = ui.Gradient.linear(  Offset(0, 0),  Offset(0, height),  [    const Color(0xFFffffff),    const Color(0x00FFFFFF)  ],);_linePaint.style = PaintingStyle.fill;_linePaint.shader = gradient;canvas.drawPath(_linePath, _linePaint);

• 入场动画

在 渐变折线#1 中对 y 的计算 double y = height - _data[i] * 100 * itemHeight * _ratio; 中提到了 _ratio，这个就是控制动画效果关键变量，区间 [0,1]，0为y=0.0 的直线，1为实际的折线图效果。而这个 _ratio 有动画进行控制:

_controller =  AnimationController(duration: Duration(milliseconds: 250), vsync: this);CurvedAnimation(parent: _controller, curve: Curves.linear);_controller.addListener(() {  setState(() {    _ratio = _controller.value;  });});

最终的动态折线效果即可完成。关键词：drawLine、ui.Gradient.linear、AnimationController

总结

整体下来，无论是圆弧、曲线还是折线或者类似简单的绘制都有章可循。

1. 对 待实现效果进行分析，找出关键信息进行分层分步，找出静态数据和动态数据，也就是常量和变量。
2. 计算好基础数据，比如整体宽高，单位宽高，起始值，最大最小值
3. 有了数据支撑，根据效果调用对应的绘制 API，设置 paint 的相关属性，完成绘制
4. 如果有动画，以控制变量作为切入口，动画本身只关注变量值的改变，而不用考虑变量对绘制的影响
