winform流程图控件 开源_用HTML5构建一个流程图绘制工具

在我们的开发工程中经常会使用到各种图,所谓的图就是由节点和节点之间的连接所形成的系统,数学上专门有一个分支叫图论(Graph Theroy)。利用图我们可以做很多工具,比如思维导图,流程图,状态机,组织架构图,等等。今天我要做的是用开源的HTML5工具来快速构造一个做图的工具。

工具选择

工预善其事,必先利其器。第一件事是选择一件合适的工具,开源时代,程序员还是很幸福的,选择很多。

  • flowchart.js http://adrai.github.io/flowchart.js/ , 基于SVG创建Flow Chart
  • go.js http://www.gojs.net/latest/index.html go.js 提供一整套的JS工具 ,支持各种交互式图表的创建。有免费版和收费版
  • joint.js http://www.jointjs.com/ joint.js 是另一个创建图标库的工具,也提供免费版和商业版
  • jsPlumb http://www.jsplumb.org/ jsPlumb是一套开源的流程图创建工具 ,小巧精悍,使用简单
  • d3 http://d3js.org 在html5领域,d3可谓是最好的可视化基础库,提供方面的DOM操作,非常强大。

最终,我选择了jsPlumb,因为它完全开源,使用很简单,用D3的话可能会多花很多功夫。joint.js也不错。大家可以根据自己的需要选择。

构建静态应用

下面我们一步一步的来使用jsPlumb来创建我们的流程图工具。

第一步是等待DOM和jsPlumb初始化完毕,类似document.ready()和jquery.ready(), 要使用jsPlumb, 需要把代码放在这个函数里:

jsPlumb.ready(function() {    // ... your code goes here ...}

创建一个jsPlumb的实例,并初始化jsPlumb的配置参数:

//Initialize JsPlumbvar color = "#E8C870";var instance = jsPlumb.getInstance({    // notice the 'curviness' argument to this Bezier curve.  the curves on this page are far smoother    // than the curves on the first demo, which use the default curviness value.          Connector : [ "Bezier", { curviness:50 } ],    DragOptions : { cursor: "pointer", zIndex:2000 },    PaintStyle : { strokeStyle:color, lineWidth:2 },    EndpointStyle : { radius:5, fillStyle:color },    HoverPaintStyle : {strokeStyle:"#7073EB" },    EndpointHoverStyle : {fillStyle:"#7073EB" },    Container:"container-id" });

这里给给出了一些配置包括,连接线(这里配置了一个贝塞尔曲线),线的风格,连接点得风格。Container需要配置一个对应的DIV容器的id。(这里也可以使用setContainer的方法)

下面我们要创建一个节点(node),每一个节点可以用一个DIV来实现。我这里提供了一个函数来创建节点。

function addNode(parentId, nodeId, nodeLable, position) {  var panel = d3.select("#" + parentId);  panel.append('div').style('width','120px').style('height','50px')    .style('position','absolute')    .style('top',position.y).style('left',position.x)    .style('border','2px #9DFFCA solid').attr('align','center')    .attr('id',nodeId).classed('node',true)    .text(nodeLable);  return jsPlumb.getSelector('#' + nodeId)[0];}

这里做的事情就是创建了一个DIV元素,并放在对应的容器的制定位置上,注意为了支持拖拽的功能,必须使用position:absolute 。

我使用D3来操作DOM,大家可能会更习惯JQuery,这纯属个人喜好的问题。

最后返回创建节点的实例引用,这是的selector使用了jsPlumb.getSelector()方法,它和JQuery的selector是一样的,这样用的好处是你可以使用不同的DOM操作库,例如Vanilla

下面我使用一个函数来创建端点/锚点(anchor),锚点就是节点上的连接点,用于连接不同的节点。

function addPorts(instance, node, ports, type) {  //Assume horizental layout  var number_of_ports = ports.length;  var i = 0;  var height = $(node).height();  //Note, jquery does not include border for height  var y_offset = 1 / ( number_of_ports + 1);  var y = 0;  for ( ; i

instance是jsPlumb的实例

node是我们用addNode方法创建的Node实例

ports,是一个string的数组,指定端点的个数和名字

type,可能是output或者input,指定端点的种类,一个节点的输出端口可以连接另一个节点的输入端口。

这里anchor是一个四维数组,0维和1维分别是锚点在节点x轴和y轴的偏移百分比。我这里希望把端口画在节点的左右两侧,并按照端口的数量均匀分布。

最后使用instance.addEndpoint来创建端点。注意这里只要指定isSource和isTarget就可以用drag&drop的方式来连接端点,非常方便。

下面一步我们提供一个函数来连接端点:

function connectPorts(instance, node1, port1, node2 , port2) {  // declare some common values:  var color = "gray";  var arrowCommon = { foldback:0.8, fillStyle:color, width:5 },  // use three-arg spec to create two different arrows with the common values:  overlays = [    [ "Arrow", { location:0.8 }, arrowCommon ],    [ "Arrow", { location:0.2, direction:-1 }, arrowCommon ]  ];  var uuid_source = node1.getAttribute("id") + "-" + port1;  var uuid_target = node2.getAttribute("id") + "-" + port2;  instance.connect({uuids:[uuid_source, uuid_target]});}

node1和node2是源节点和目标节点的引用,port1和port2是源端口和目标端口的名字。

使用instance.connect方法来创建连接。 overlays用来添加连接线的箭头效果或者其他风格,我这里没有使用,因为觉得都不是很好看。大家如果要用,只要把overlays加入到instance.connect的方法参数就可以了。

调用以上方法来创建节点,端点和连接线。

var node1 = addNode('container-id','node1', 'node1', {x:'80px',y:'20px'});var node2 = addNode('container-id','node2', 'node2', {x:'280px',y:'20px'});addPorts(instance, node1, ['out1','out2'],'output');addPorts(instance, node2, ['in','in1','in2'],'input');connectPorts(instance, node1, 'out2', node2, 'in');

这里我们创建了两个节点,第一个节点有两个输出端口,第二个节点有三个输入端口,然后把第一个节点的out2端口连接到第二个端点的in端口。效果如下:


最后我们给节点增加drag&drop的功能,这样我们就可以拖动这些节点来改变图的布局了。

instance.draggable($('.node'));

这里似乎依赖于JQuery-UI,我还不是很清楚。

交互式创建节点

我们已经初步具有了创建图的功能,可是节点的创建必须通过程序,我们希望用交互的方式来创建节点。

通常我们希望有一个tree view的控件,让后通过拖拽来创建对应类型的节点。这里我使用了这个开源的tree view,基于bootstrap https://github.com/jonmiles/bootstrap-treeview

我们先创建一个tree view:

function getTreeData() {  var tree = [    {      text: "Nodes",      nodes: [        {          text: "Node1",        },        {          text: "Node2"        }      ]    }  ];   return tree;}//Initialize Control Tree View$('#control-panel').treeview({data: getTreeData()});

树上有两个节点:

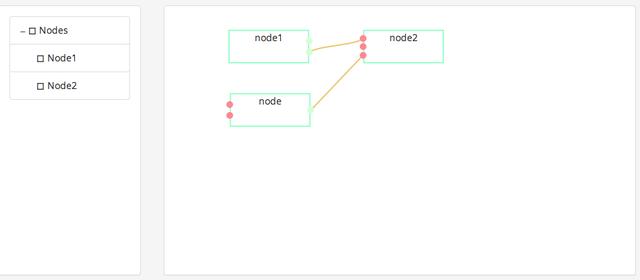

然后我实现从树上拖拽对应的节点,到流程图上的逻辑。

//Handle drag and drop$('.list-group-item').attr('draggable','true').on('dragstart', function(ev){  //ev.dataTransfer.setData("text", ev.target.id);  ev.originalEvent.dataTransfer.setData('text',ev.target.textContent);  console.log('drag start');});$('#container-id').on('drop', function(ev){  //avoid event conlict for jsPlumb  if (ev.target.className.indexOf('_jsPlumb') >= 0 ) {    return;  }  ev.preventDefault();  var mx = '' + ev.originalEvent.offsetX + 'px';  var my = '' + ev.originalEvent.offsetY + 'px';  console.log('on drop : ' + ev.originalEvent.dataTransfer.getData('text'));  var uid = new Date().getTime();  var node = addNode('flow-panel','node' + uid, 'node', {x:mx,y:my});  addPorts(instance, node, ['out'],'output');  addPorts(instance, node, ['in1','in2'],'input');  instance.draggable($(node));}).on('dragover', function(ev){  ev.preventDefault();  console.log('on drag over');});

这里要注意的是要避免和jsPlumb拖拽端点的逻辑冲突,当检测到target是jsPlumb对象是需要直接从drop方法中退出以执行对应的jsPlumb的drop逻辑。

好了,一个绘制流程图的软件工具初步完工。


我把代码放在oschina的代码托管服务上了, 大家有兴趣可以去试试。
