原标题：电机星三角启动注意事项图文讲解

交流异步电动机启动电流可达到额定电流的5-8倍，为避免大电流对电机线圈和电网的冲击，对于一些功率较高的电机必须使用降压启动，星—三角启动就是一种最为常见且简单的启动方式。

首先我们来了解下星—三角启动。

星—三角，实际是电机的两种接法；即星型接法和角型接法。

星型接法又叫Y型接法，通过这种方式使得电机各个绕组上的电压降为原来的根号三分之一，从而达到降压的目的。

三角形接法则可以保持原本的电压，使电机工作在额定状态下。

在星角启动中，这两种接法组合到一起使用，即启动时使用星型接法，达到降压启动的目的，保护电网和电机。启动后使用三角形接法，使得电机在额定电压下工作。通常这种接法的切换由一个特定的控制电路自动完成，也可以通过PLC完成。

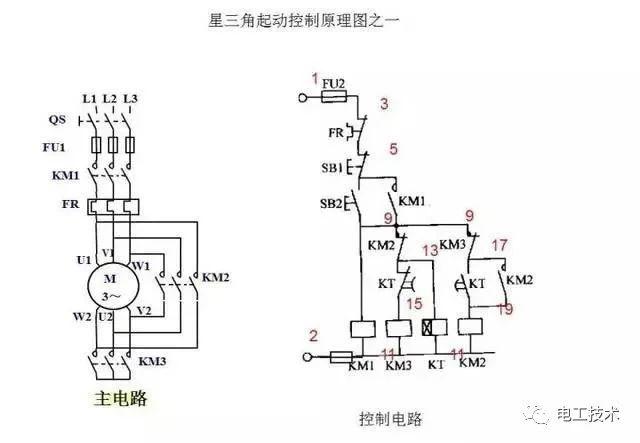

明白了星角启动的原理，我们再来看看实际控制原理图。

需要的电器元件有，断路器，熔断器，接触器，继电器，延时继电器等等。

星角启动的主回路有两种，对应
