缘起dpdk_devbind.py

运行dpdk程序之前我们一般都会使用dpdk_devbind.py程序对指定的驱动与设备进行绑定与解绑（如下命令）。那么dpdk_devbind.py程序是如何实现驱动与设备的绑定与解绑的？底层的原理是什么？

dpdk_devbind.py –bind igb_uio eth0

dpdk_devbind.py程序主要做了以下几件事(转为shell命令)：

1. 为igb_uio驱动添加设备id

echo –n “8086 10f5” > /sys/bus/pci/drivers/igb_uio/new_id

8086为设备厂商号，10f5为设备号。

2. 为设备指定驱动

echo–n“igb_uio”> /sys/bus/pci/devices/0000:02:05.0/driver_override

3. 执行绑定操作，触发驱动probe。

echo –n “0000:02:05.0”>/sys/bus/pci/drivers/igb_uio/bind

4. 执行解绑操作

echo -n“0000:02:05.0”>/sys/bus/pci/drivers/e1000/unbind

“0000:02:05.0”为设备标识(域:总线编号:设备编号:功能号).

1与2只执行一个即可，1是配置驱动，让其支持新的设备。2是配置设备，让其选择驱动。

从以上可知设备驱动的解绑与绑定涉及几个方面：

1. 驱动：igb_uio, uio, e1000等
2. sysfs，用于用户态与内核态进行通讯。 (new_id, driver_override, bind, unbind)
3. 传递的消息:设备ID、设备标识

---

驱动层动作

sysfs文件系统是一种内存文件系统，它提供了一种方法用于导出内核的数据结构、属性以及两者之间的联系到用户空间。用户空间可以通过修改sysfs中的文件来修改设备的属性值。上诉new_id、driver_override、bind、unbind文件对应igb_uio驱动的各属性值。

接下来我们来看一下dpdk_devbind.py通过 sysfs向驱动发送消息后，驱动层做了什么。

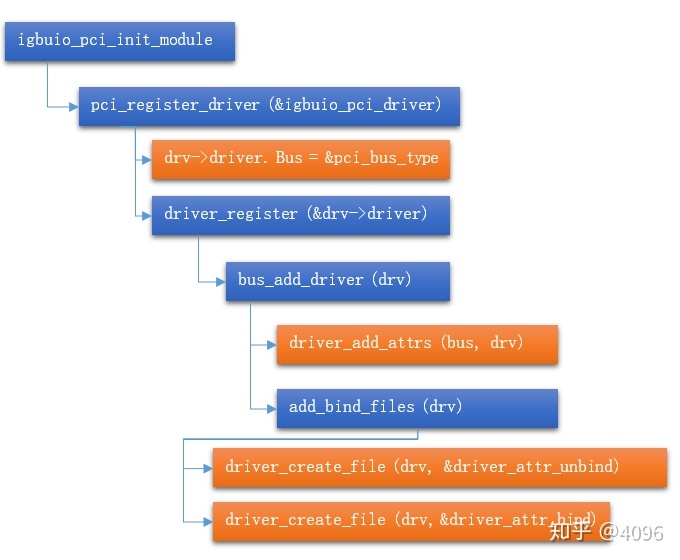

igb_uio模块初始化

如上图所示new_id、driver_override、bind、unbind在橙色框处加入sysfs文件系统。

igb_uio模块初始化

驱动注册成功后，除了上诉sysfs文件外，其实已经建立起一整套为用户态提供服务的接口。

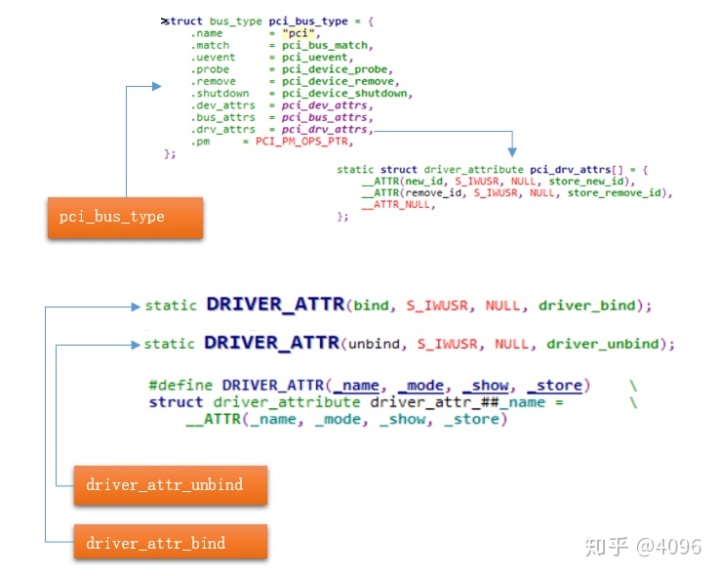

PCI设备驱动属性定义

PCI设备驱动属性的操作

如上所以new_id 对应的驱动处理函数为store_new_id, bind对应的处理函数为driver_bind，unbind对应的处理函数为driver_unbind。
