工业控制接口转换器是为了解决通信设备互联时物理接口和电气接口可能不匹配的问题。

RS232/RS485/RS422由于其独特的电器性能，可以可靠地应用于主控计算机之间以及主控计算机与单片机或外设之间形成一个点对多点和点对多点的远程多机通信网络，从而实现多机响应通信。

您的计算机或设备可能只有RS-232端口。如果您想进行有效和可靠的RS-485或RS-422通信，您必须为您的应用选择正确的RS-232/RS-485/RS-422转换器。它是半双工还是全双工？光电隔离还是非光电隔离？它需要外部电源还是不需要电源？以下就通过一些简单的介绍常用的转换器。

RS-485接口具有以下特点：

1、RS-485的电气特性:逻辑“1”由两条线之间的电压差表示为+(2-6)伏；逻辑“0”表示为两条线之间的电压差为-(2-6) 伏。

2、RS-485的最高数据传输速率是10兆位/秒

3、RS-485接口是平衡驱动器和差分接收器的结合，增强了抗共模干扰能力，即良好的抗噪声干扰能力。

4、RS-485接口的标准最大传输距离是4000英尺，实际上可以达到3000米。此外，RS-232-C接口只允许连接总线上的一个收发器，即单站能力。RS-485接口允许多达128个收发器连接在总线上。也就是说，它具有多站功能，因此用户可以使用单个RS-485接口轻松建立设备网络。

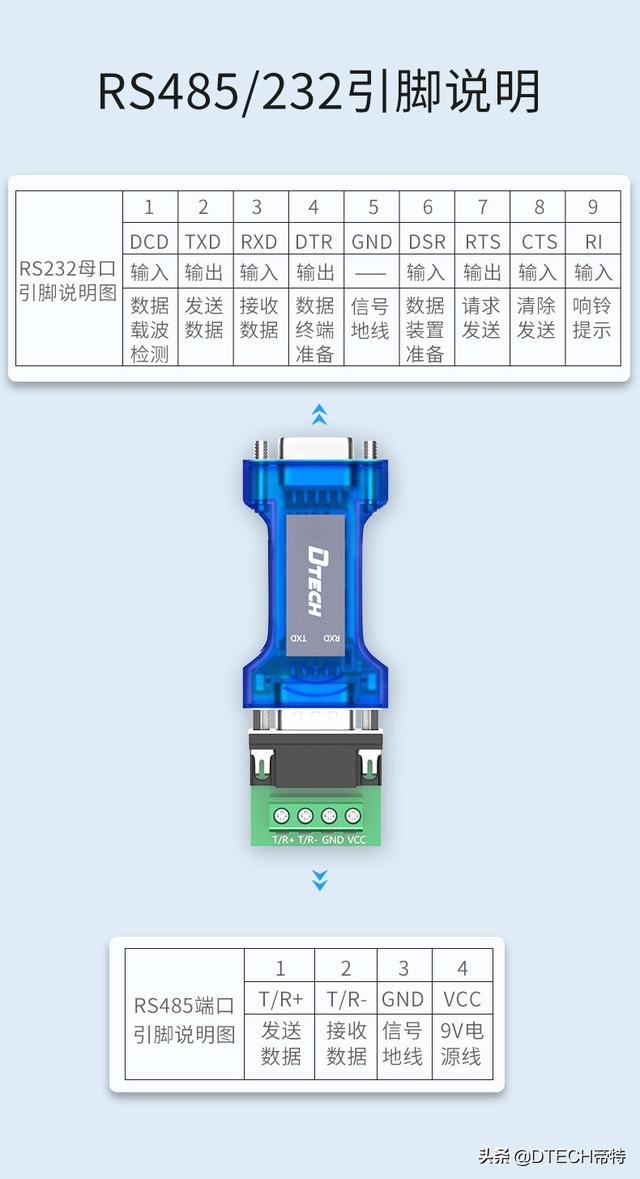

RS-485和RS-232的引脚说明：

凡是有通过在干扰性强的地方或室外布线的RS-485都选用光电隔离的RS-232到RS-485/422转换器。

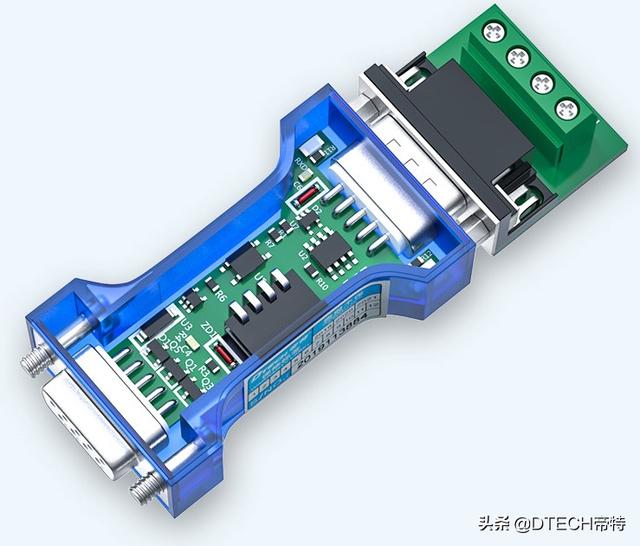

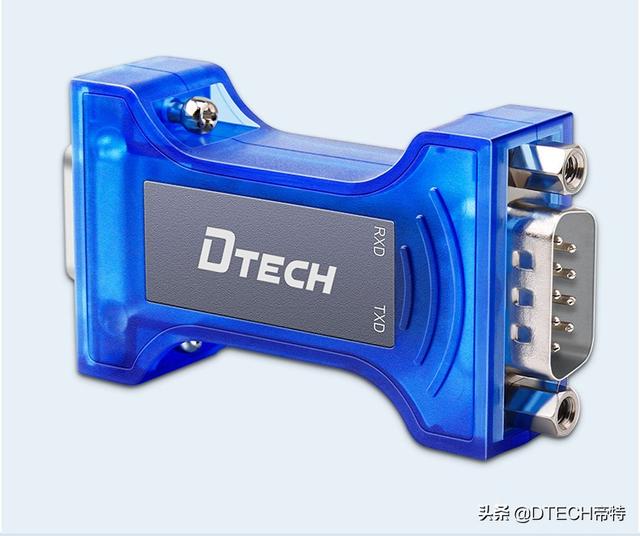

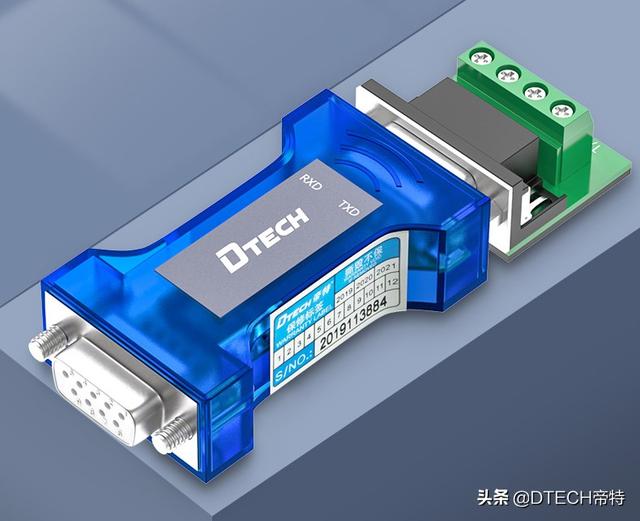

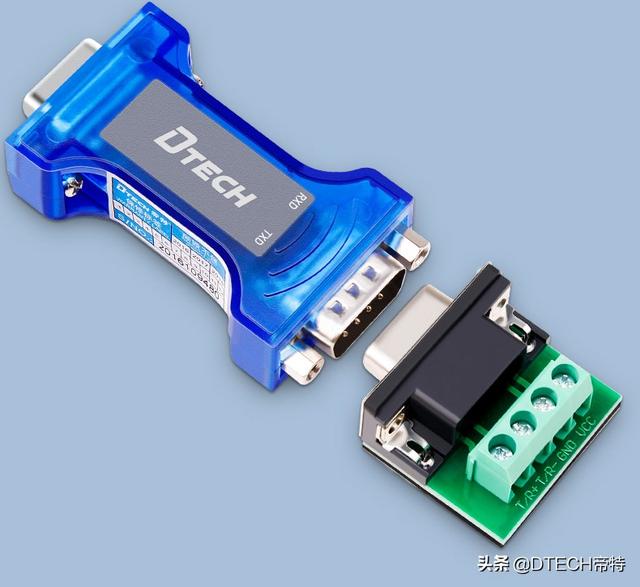

帝特无源RS232转RS485双向转换器，即是RS232转RS485也是RS485转RS232转换器，采用“RS232电荷泵”驱动，所以不需要外部电源供电。

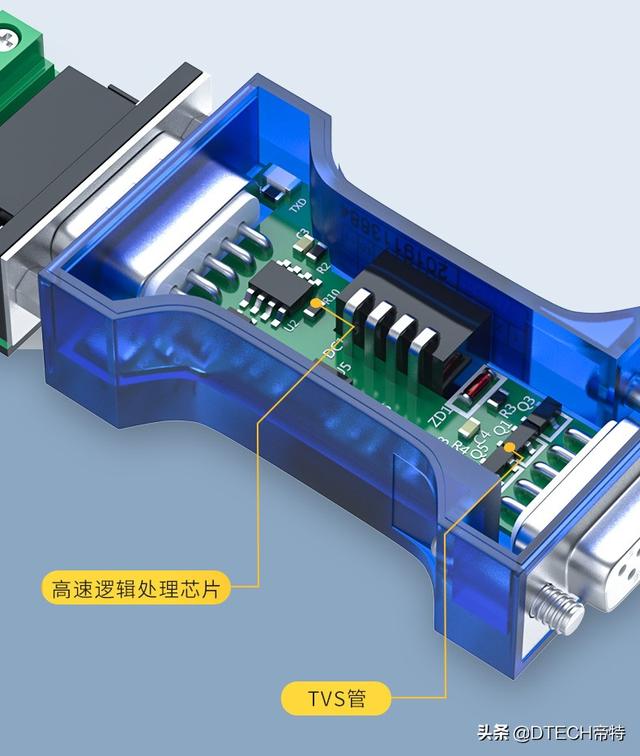

它采用进口芯片，更耐用，内置TVS保险二极管，支持RS485和RS232协议设备远程传输，远距离传输可达1200米，信号稳定无损转换。

帝特无源RS232转RS485双向转换器采用I/O电路自动控制数据流方向，从而不需要握手信号RTS、DTR等，即可实现RS485模式转换，确保符合现有的通信软件和接口硬件，传输速率为300-115.2Kbps，保证了再RS232半双工方式下编写的程序无需更改可在RS485方式下运行。

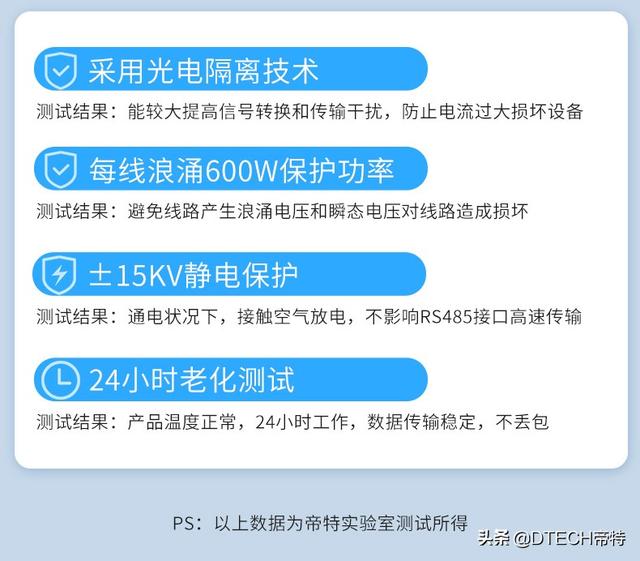

多重保护，使用更安全，下图显示的转换器的测试结果：

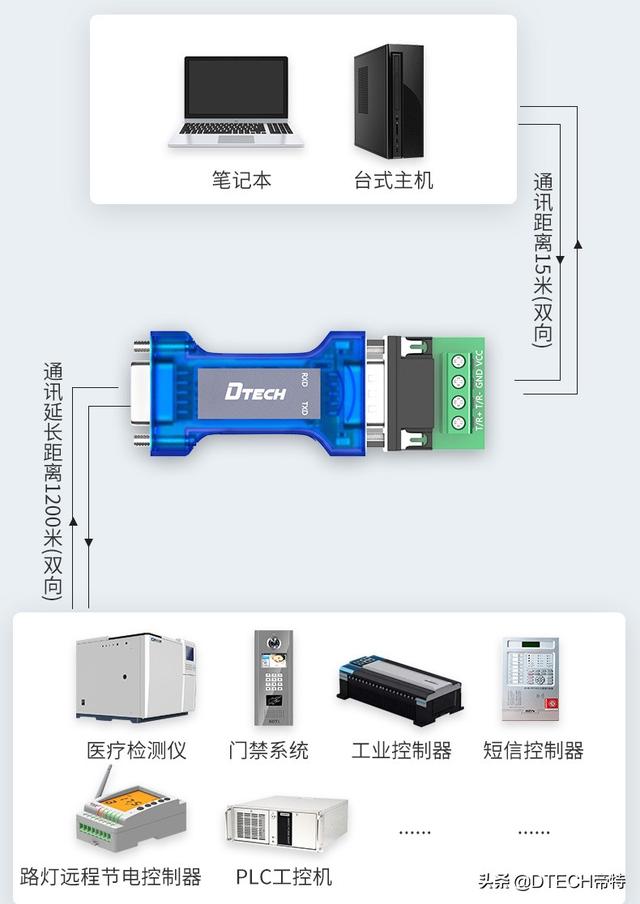

用有两种通讯方式，一种是点到点，另一种是点到多点的异步半双工差分传输，通信连接示意图如图：

帝特无源RS232转RS485双向转换器应用范围广，满足不同的需求，常用于与各种RS485和RS232设备连接，双向互转数据传输。适用于自动化行业、安防行业、轨道交通、电力电气、煤矿能源、物联网、航空航海等高科技行业。

有源型RS485转换器只是在无源型RS485转换器上面加上一个外接电源，有源RS485转换器一般也有光电隔离、防雷/浪涌保护，建议对稳定性、安全性高的系统操作选择有源的RS485转换器。

以上就是给大家介绍的RS232、RS485、RS422转换器相关支持，希望对您有所帮助，感谢您的阅读！
