CAD设置图形界限的方法

在中望CAD中进行设计和绘图的工作环境是一个无限大的空间，即模型空间，它是一个绘图的窗口。在模型空间中进行设计可以不受图纸大小的约束，通常采用1:1的比例进行设计。在CAD中进行大图绘制的时候，屏幕是无法完全显示我们所绘制的图形的。这时就需要设置图形界限了，设置图形界限是将所绘制的图形布置在这个区域之内。图形界限可以根据实际情况随时进行调整。那么，CAD要怎样设置图形界限呢？

1. 在命令行输入【LIMITS】并按回车键确认，根据提示输入“0，0”作为图形左下角点坐标，按回车键确认。

2. 根据提示输入“420,297”作为图形右上角点坐标，按回车键确认，图形界限就设置完成了。

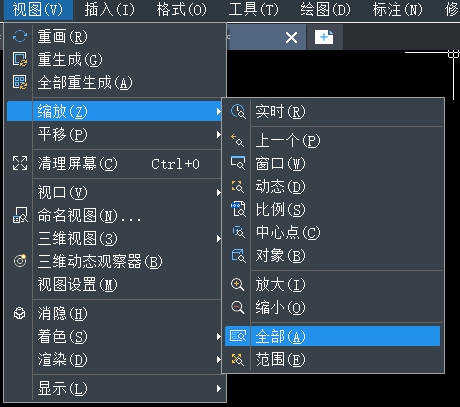

3.右上点要根据选择的图纸大小来设置，以上是以A3图纸(420,297)为例。由左下点和右上点所确定的矩形区域为界限。图形界限设置完成后，需要依次点击CAD编辑器上方的【视图】——【缩放】——【全部】才能观察到整个图形。

以上就是CAD设置图形界限的方法，t通过简单的步骤就可以设置好图形界限，希望可以帮助到大家!
