3图片尺寸要求_干货 PPT 排版要求及导出高分辨率 Figure 的方法

尽管 Ai 和 PS 可以满足任何需求的科研绘图与排版，但依旧有相当比例的研究僧习惯使用 PPT。

原因无他，毕竟 PPT 操作简单，而且也适合将整理好的 Figure 发给导师查阅。

令人不解的是，大部分同学没抽时间学Ai或PS也就罢了，他们居然连 PPT 的基本功能和科研绘图的要求都不甚清楚。

我师兄基本属于这一类，他从博一开始就厚着脸皮过来请教如何将PPT排版好的 figure 进行高清导出，现在博四即将毕业，前阵子依旧屁颠屁颠的在问~~(感觉乐此不疲)。

所以，本文目的就是罗列 PPT 排版的一些图片尺寸、分辨率要求并比较汇总由 PPT 导出高清 Figure 的方法。

如下是各主流期刊对投稿 Figure 的质量要求：

1. 图片物理尺寸

A4 纸的实际大小是 210mm×297mm，除去上下左右的留白区，实际可用区域根据各期刊的投稿要求而有所不同，图 1-3 是 CNS 对图片尺寸的要求。一般而言，最大宽度不超过 175mm(高度最高可达 240mm)。

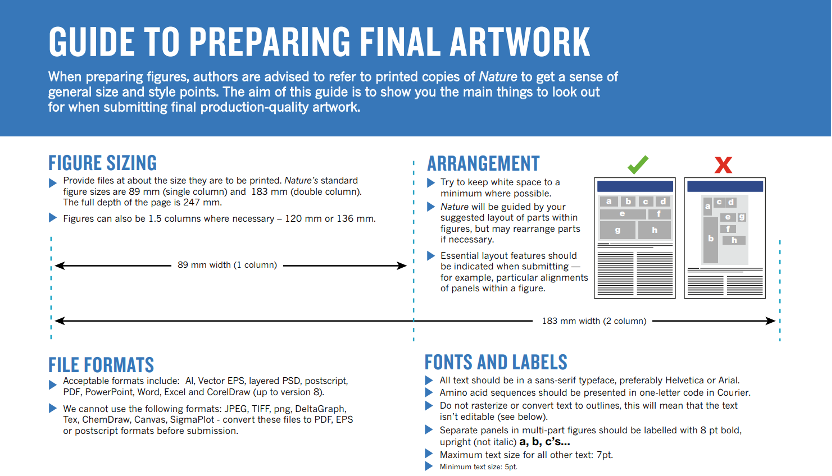

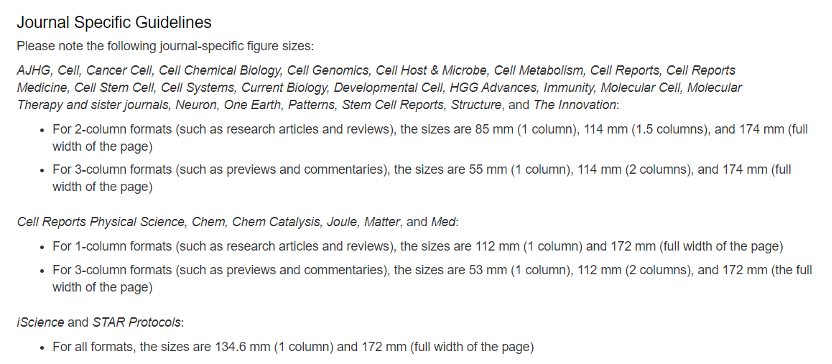

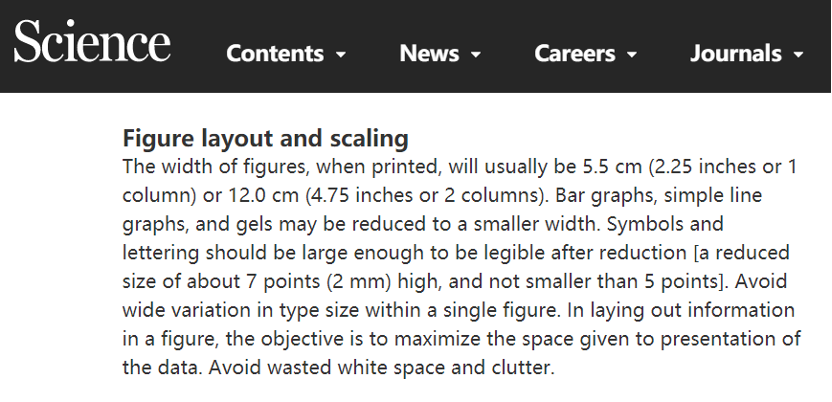

图 1. Cell 集团各期刊对图片尺寸的要求图 2. Nature 对图片尺寸的要求图 3. Science 对图片尺寸的要求2. 图片分辨率CNS 对图片的分辨率均要求不低于 300dpi，一般会把导出的图片分辨率设置为 600dpi(若为纯黑白线条图，分辨率要求达 1200dpi)。3. 图片标注格式CNS 对图片标注字号大小要求是 6-8 磅，最小不得小于 5 磅，平时作图也可以使用到 10 磅或 12、14 磅。Cell 对文字大小的要求是「Text should be about 6–8 pt at the desired print size」。Nature 的要求是「Separate panels in multi-part figures should be labelled with 8 pt bold」「Maximum text size for all other text: 7pt」「Minimum text size: 5pt」。Science 对文字大小的要求是「Symbols and lettering should be large enough to be legible after reduction [a reduced size of about 7 points (2 mm) high, and not smaller than 5 points]」。4. 图片格式要求各期刊对图片格式要求基本一致，均接受 TIFF、Ai、PS、PDF、EPS 等格式的 Figure。也有部分期刊要求不同，比如 Nature 不接受 TIFF 格式，Science 不接受 PPT 格式，建议投稿前仔细研读所投期刊的作者指南。5.绘图操作建议前面啰嗦了一大通，是想告诉各位在使用 PPT 排版或绘图时，首先将页面版式修改为竖排 A4 纸，而不是使用普通的 16:9 或 4:3 版面。这样做的好处在于能清楚自己所排版的图片在 A4 纸中的实际大小有多大；采用普通的 16:9 或 4:3 版式往往会不自觉的就将字体设置的非常大(>20 磅)，导致实际导出后的图片超出过期刊投稿要求。修改幻灯片大小的方法为：设计—幻灯片大小—自定义幻灯片大小—选择 A4 纸和纵向布局。如下图

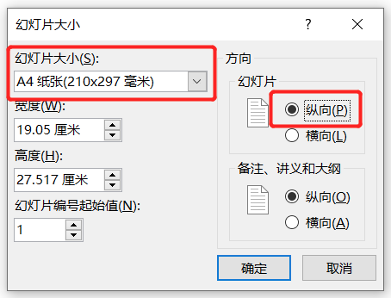

图4. 幻灯片版式修改方法生物学霸前期已经发布过将 PPT 排版好的 Figure 进行高清导出的方法：有使用 PS 的：图片不够清晰被拒稿了？你需要这份攻略！也有通过修改注册表的方式：制作 SCI 高清图片，一个 PPT 就够啦。但问题在于，能用 PPT 进行图片排版的一般都不会 PS。尽管通过修改注册表的方式也可达到导出 600dpi 的分辨率，但有些黑白折线图需要达到 1200dpi 的分辨率才能满足投稿要求，而且即便通过修改注册表导出为 tif 格式可行，但最后还是要裁剪图片至合适大小。在此，向各位推荐一款功能强大的软件——Adobe Acrobat。Acrobat 作为 PDF 阅读编辑器，应该是最适合导出高清 figure 的。如果需要，2400dpi 分辨率都可以达到，而且导出过程先经过裁剪。简易导出步骤如下(后附视频操作步骤)：1. 将在 PPT 中排版好的图片另存为 pdf 格式文件，并用 Adobe Acrobat 打开该 pdf 文件；2. 鼠标右键【编辑文本和图像】，于状态栏上方，找到【裁剪页面】，裁剪该页 Figure 至合适尺寸，随后再右键选择【设置裁剪框】，依次裁剪完其它页面的 Figure；3. 选择【文件】—【导出到】—【图像】—【TIFF】，随后点击【设置】，选择图片分辨率，其中：118.11 像素/厘米对应为 300 dpi；236.22 像素/厘米为 600 dpi；472.44 像素/厘米对应为 1200 dpi。一般选择 600 dpi 分辨率(具体依所投期刊要求)。Acrobat 除了作为 PDF 阅读&编辑器外，还能将 PDF 无差错转换为 Word，或者是压缩 PDF……这些功能都是值得下载安装的。
