爱快路由跨三层网络应用

一、名词解释

在跨三层设备的环境下，路由获取三层设备下的MAC地址一般为三层设备wan口的MAC地址。这种特性下，管理起来会很不方便。

针对MAC的特性，推出的此功能，实现原理是通过SNMP服务，获取下面三层设备的内网信息(IP和MAC的对应关系)。

通过snmp服务技术， 爱快路由就出了跨三层应用功能，来解决获取三层下的MAC地址及web认证问题。

什么是SNMP技术？

简介

简单网络管理协议SNMP(Simple Network Management Protocol)用于网络设备的管理。网络设备种类多种多样，不同设备厂商提供的管理接口(如命令行接口)各不相同，这使得网络管理变得愈发复杂。为解决这一问题，SNMP应运而生。SNMP作为广泛应用于TCP/IP网络的网络管理标准协议，提供了统一的接口，从而实现了不同种类和厂商的网络设备之间的统一管理。

SNMP协议分为三个版本：SNMPv1、SNMPv2c和SNMPv3。

SNMPv1是SNMP协议的最初版本，提供最小限度的网络管理功能。SNMPv1基于团体名认证，安全性较差，且返回报文的错误码也较少。

SNMPv2c也采用团体名认证。在SNMPv1版本的基础上引入了GetBulk和Inform操作，支持更多的标准错误码信息，支持更多的数据类型(Counter64、Counter32)。

SNMPv3主要在安全性方面进行了增强，提供了基于USM(User Security Module)的认证加密和基于VACM(View-based Access Control Model)的访问控制。SNMPv3版本支持的操作和SNMPv2c版本支持的操作一样。

TL-SG5428三层交换机和爱快路由跨三层对接

TL-SG5428三层交换机和爱快路由跨三层识别MAC和web认证对接的话，可以用SNMP的V2或者V3版本都可以，推荐SNMP V3 因为比较安全加密传输，不过有的设备可能没有SNMP V3 功能，只有SNMP V1 和V2功能。

二、我们先来看下配置TL-SG5428三层交换机SNMP V2 的方法

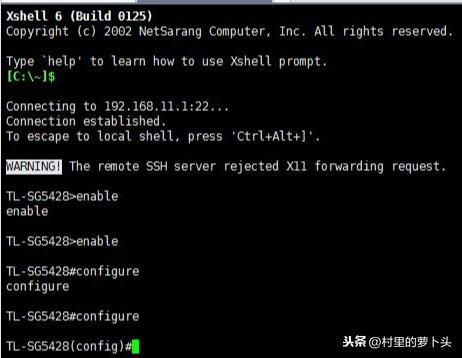

1. 进去TL-SG5428三层交换机命令模式

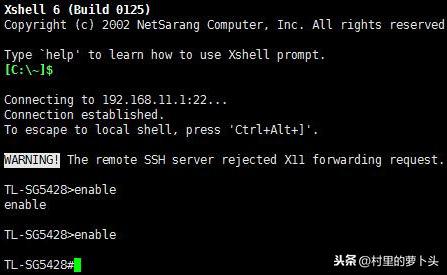

2. 输入enable命令

TL-SG5428>enable #进入特权模式

TL-SG5428#

3. 输入configure命令

TL-SG5428#configure #进入全局模式

TL-SG5428(config)#

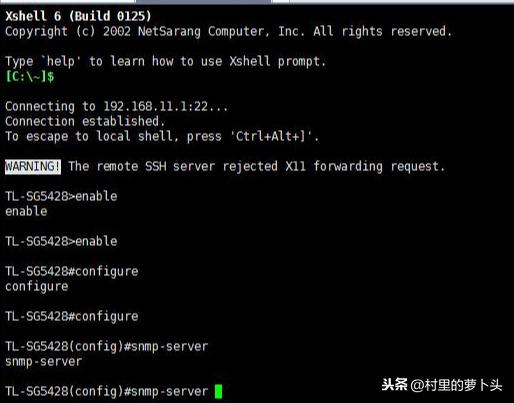

4. 输入snmp-server

TL-SG5428#snmp-server 开启SNMP服务

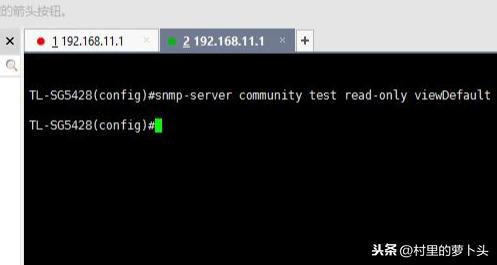

5. 输入nmp-server community test read-only viewDefault命令

TL-SG5428(config)#snmp-server community test read-only viewDefault # 配置一个test团体名的只读视图权限

TL-SG5428(config)#

6. 这边TL-SG5428三层交换机SNMP V2已经配置好了，我们看下爱快路由器那边的SNMP V2 配置。

7. 进入爱快路由器，在菜单栏里面点， 应用工具→跨三层应用 ，打开。

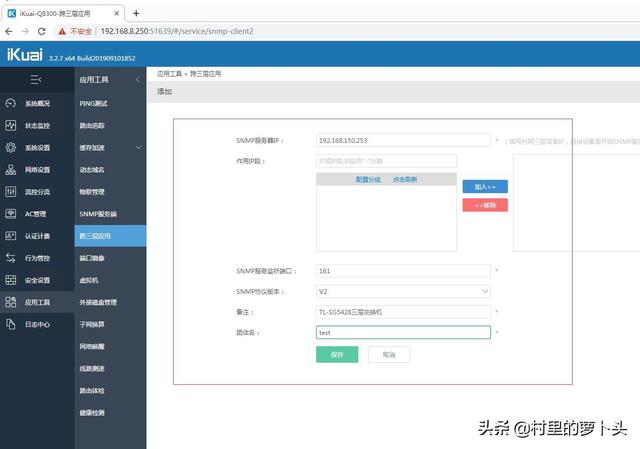

8. 添加爱快路由的SNMP V2 信息，这里的团体名和版本要和TL-SG5428三层交换机交换机那边配置的一样参数。

SNMP服务器IP :192.168.130.253

SNMP服务端监听端口选161

SNMP协议版本：V2

备注：TL-SG5428三层交换机

团体名：test

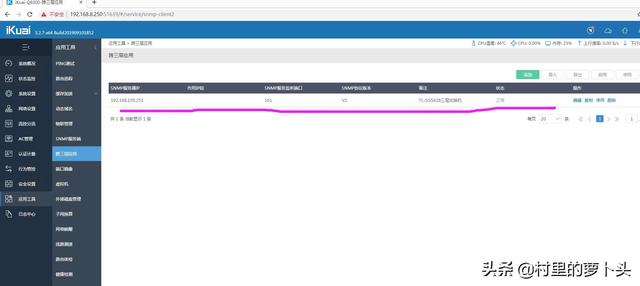

9. 设置完了爱快路由的SNMP V2 配置参数如下，状态 底下显示为 正常，这样子爱快路由就能获取TL-SG5428三层交换机下面的终端MAC地址了，查看终端不在都是三层网关出口的MAC地址了，也能WEB认证了。

3、 上面TL-SG5428三层交换机和爱快路由的SNMP V2 方法设置好了，

我们再来看下SNMP V3的配置方法。从上面的第5步接下来配置

5. 输入snmp-server group testgroup smode v3 slev authPriv read viewDefault 命令

TL-SG5428(config)#snmp-server group testgroup smode v3 slev authPriv read viewDefault #添加组名为 testhroup，并设置SNMP V3安全模式认证加密，添加默认只读视图名

TL-SG5428(config)#

6. 输入 snmp-server user testuser local testgroup smode v3 slev authPriv cmode MD5 cpwd SG5428@helltest emode DES epwd SG5428@helltest 命令

TL-SG5428(config)#snmp-server user testuser local testgroup smode v3 slev authPriv cmode MD5 cpwd SG5428@helltest emode DES epwd SG5428@helltest

#添加用户名 testuser ，用户类型本地模式，并设置SNMP V3安全模式认证加密、认证模式MD5、认证密码SG5428@helltest、加密模式DES、加密密码SG5428@helltest

TL-SG5428(config)#

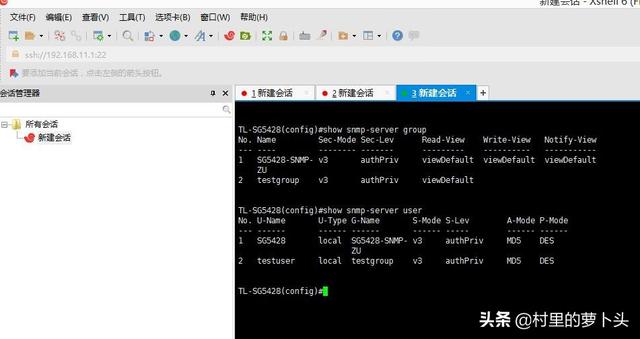

7. TL-SG5428三层交换机SNMP V3参数也配置好了，查询SNMP组和用户信息如下图，再看下爱快路由器那边的SNMP V3 配置。

TL-SG5428(config)#show snmp-server group #查看SNMP组信息

TL-SG5428(config)#show snmp-server user #查看SNMP用户信息

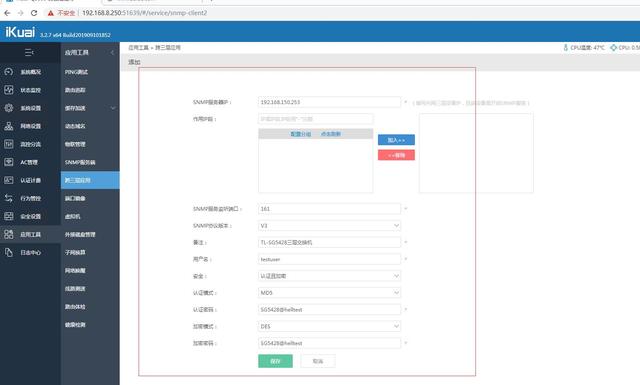

8. 同样在爱快路由的SNMP V3 信息，这里的认证加密方式和版本也要和TL-SG5428三层交换机交换机那边配置的一样参数。

1.SNMP服务器IP :192.168.130.253

2.SNMP服务端监听端口选161

3.SNMP协议版本：V3

4..备注：TL-SG5428三层交换机

5.用户名：testuser

6.安全： 认证且加密

7.认证模式：MD5

8.认证密码：SG5428@helltest

9.加密模式：DES

10.加密密码：SG5428@helltest

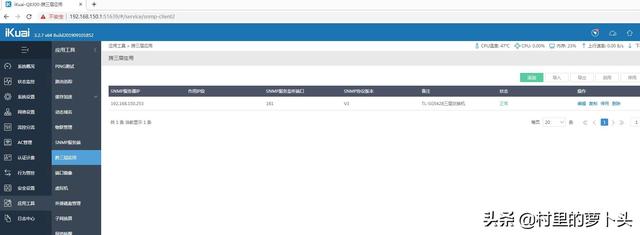

9. 爱快路由的SNMP V3 配置参数如下，状态 底下显示为 正常，SNMP V3 就配置好了。
