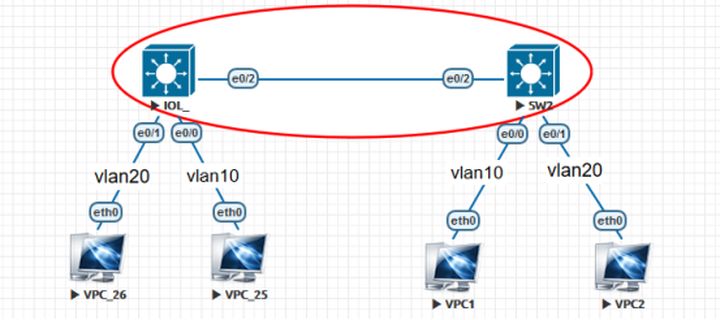

实验拓扑如下:


VPC 26 IP 23.1.1.3 24 VLAN20

VPC 25 IP 12.1.1.2 24 VLAN10

VPC1 IP 12.1.1.1 24 VLAN10

VPC2 IP 23.1.1.2 24 VLAN20

IOL交换机命名为SW1

先配置SW1的vlan10 和20

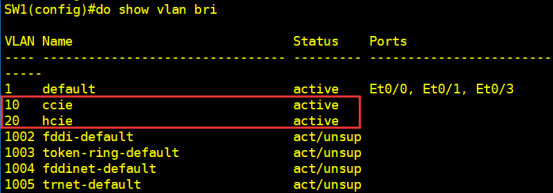

检查SW1的vlan信息

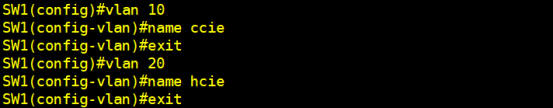

配置SW1的vlan10 和20


检查SW2的vlan信息


下一步将SW1和SW2连接的接口改为trunk类型。

SW2的E0/2接口配置如下:


SW2(config)#int e0/2进入e0/2接口

SW2(config-if)#switchport trunk encapsulation dot1q将接口封装为802.1Q

SW2(config-if)#switchport mode trunk将接口类型改为trunk中继

SW1的E0/2接口配置如下:


下一步将两台交换机与PC级联接口划分进vlan10和20

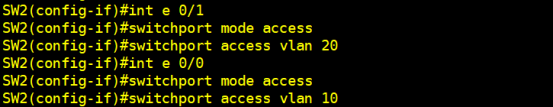

SW2划分:


配置:

int e 0/1

switchport mode access

switchport access vlan 20

int e 0/0

switchport mode access

switchport access vlan 10

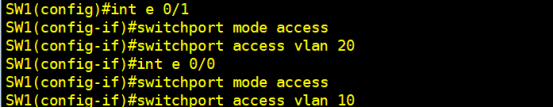

SW1划分:


实验到此vlan已经划分好,下面熟悉关于vlan的show命令,查看结果

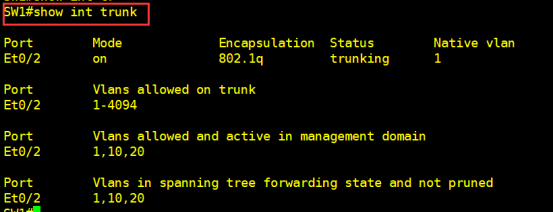

show int trunk查看中继接口


上图所示:

port: 中继接口只有一个

mode: on表示不是协商得到的,是强制指定得到的

Encapsulation:为802.1Q

Trunking: 表示当前链路是trunk运作,

Native vlan: 本征vlan 默认1,允许1-4094van通行

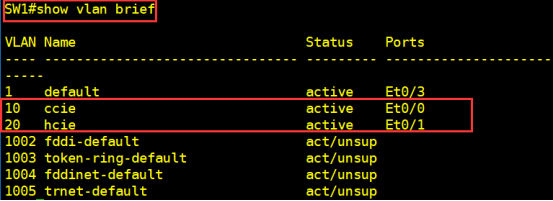

show vlan brief,SW1的两个vlan及对应的接口全部OK

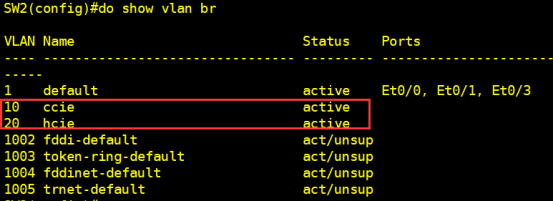

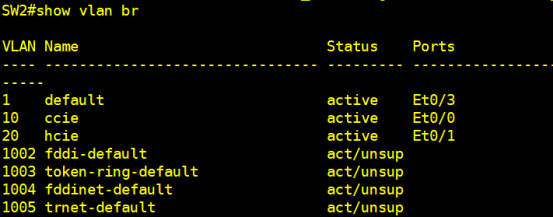

SW2的两个vlan及对应的接口全部OK


查看接口配置

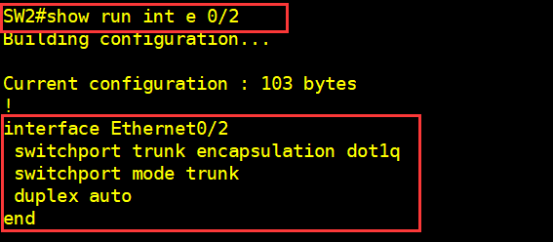

show run int e 0/2

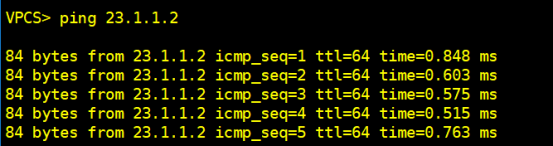

四台PC相同vlan已联通
