【前言】

今天中午，学弟的“废品回收站”群又像往常一样消息攒动。一位和我同级的老朋友要回学校来找学弟自提配件装机，因为我也贡（转）献（手）了一块主板给他，所以我们打算约在学弟的寝室现场装机测试。

学弟是一个“老硬件”收藏爱好者，喜欢收集各种老CPU、显卡，在他的寝室，我也见到了一些平日里非常难以见到的“罕见”型号。

世界上现在或者曾经生产过CPU的企业少说也有几十家，只不过后来很多能吞并的都吞并，被迫倒闭的都倒闭，而英特尔、AMD、高通、联发科只是几家目前比较常见的（手机、计算机）CPU制造商。

【IBM的POWER系列】

网上关于IBM POWER处理器的信息少之又少~

IBM一直都有在生产CPU，只是不面向普通民用（微型计算机/个人PC），一般都是针对中型机、大型机服务器市场。

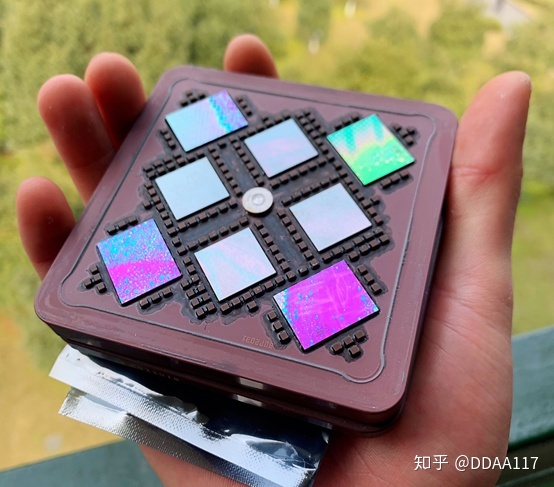

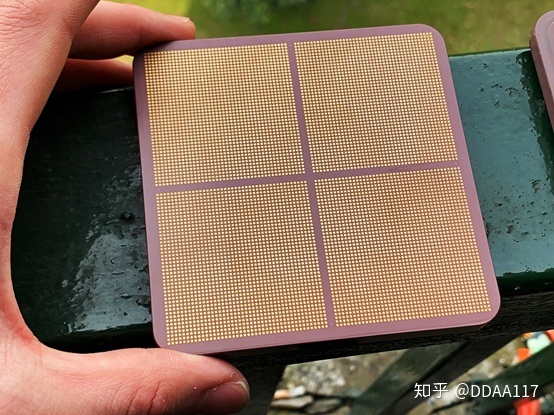

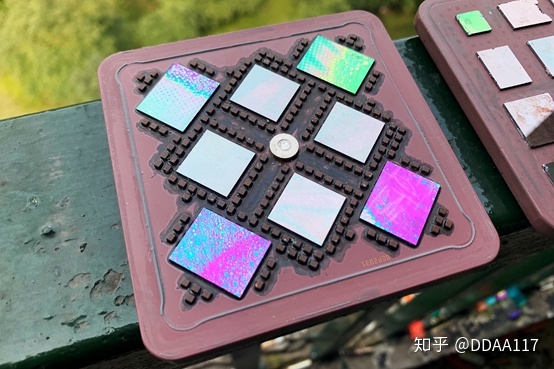

这个和我手掌一样大的CPU是IBM的POWER 5+，有意思的是这还不是普通的POWER 5+，而是一个MCM（多芯片模块），在这一个模块上直接集成了四路CPU！每一路都包含一个CPU核心芯片（中央银色）+一颗L3外置芯片（外围彩色）。

POWER5+采用90nm制造工艺，于2005年面世，每一个CPU核心芯片的面积是243mm²，晶体管数量是2.76亿，包含2颗物理核心，4条虚拟线程（2核4线程/SMT技术）。也就是说我手中的这个MCM一共包含8个核心，16个线程。每一个五颜六色的外置三级缓存芯片的容量都是36MB，4颗芯片一共是144MB L3。价格嘛，没个几万怎么对得起当时几千块的单核奔腾4呢？

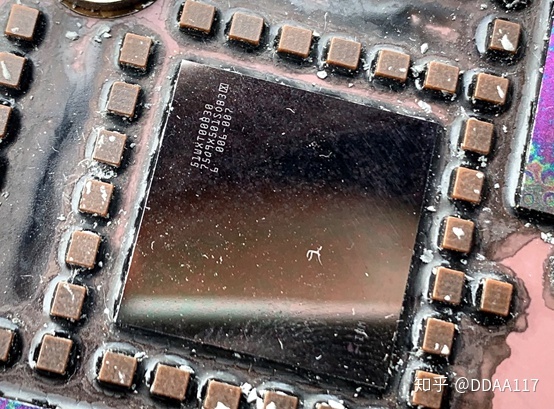

【上图】POWER 5+的CPU核心芯片，每一个芯片都是双核四线程（具体频率未知，仅知晓介于1.5GHz~2.3GHz之间）

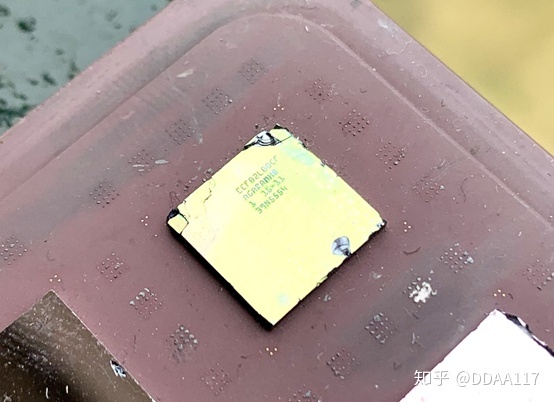

【上图】Power 5+的缓存芯片

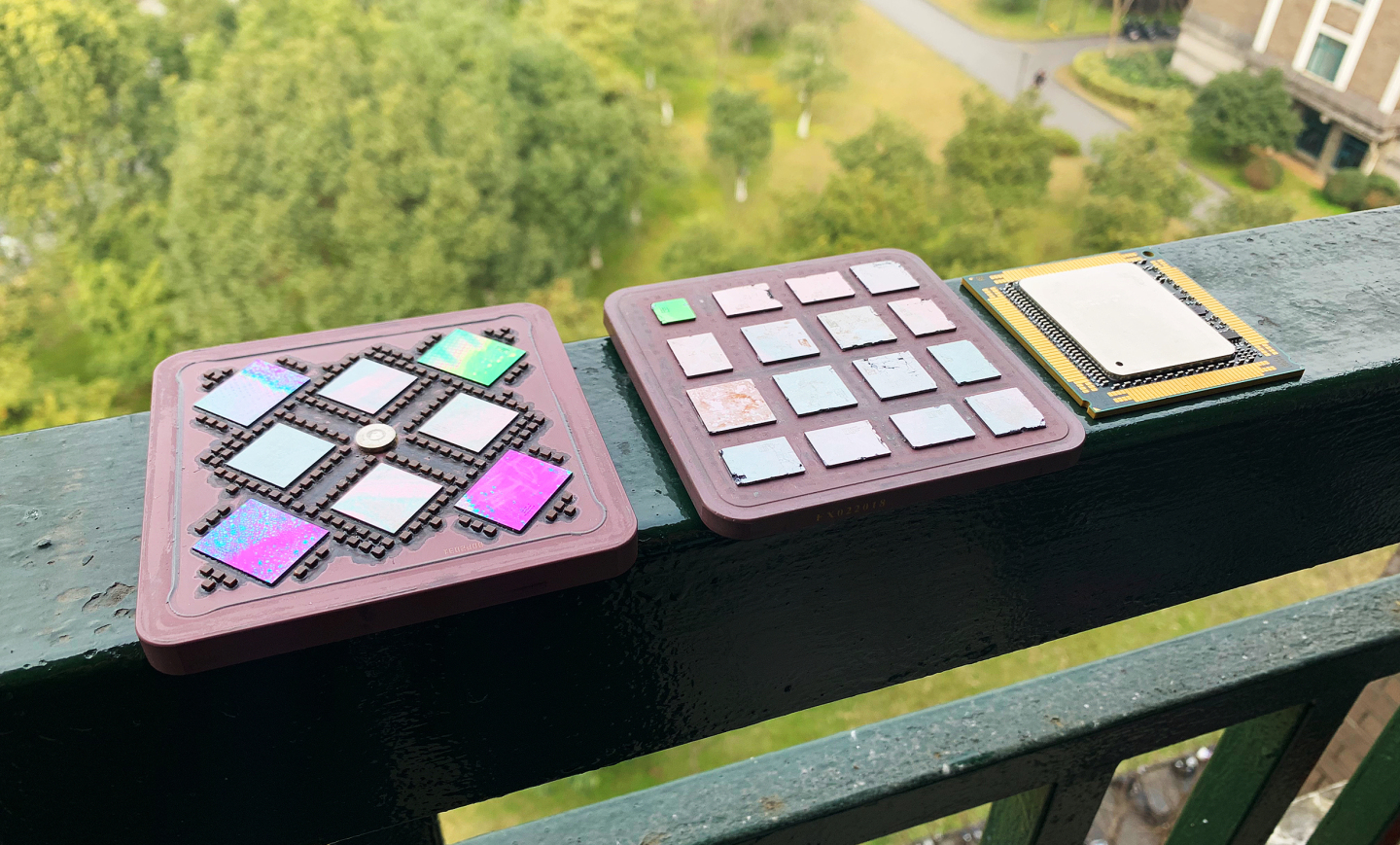

【另一颗未知的Power CPU】

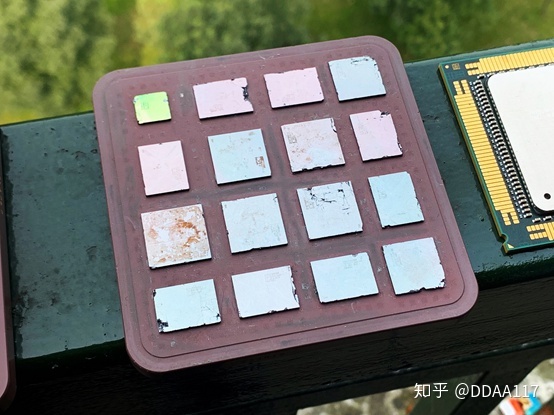

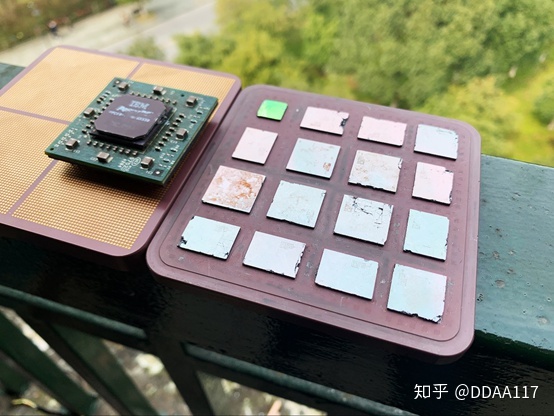

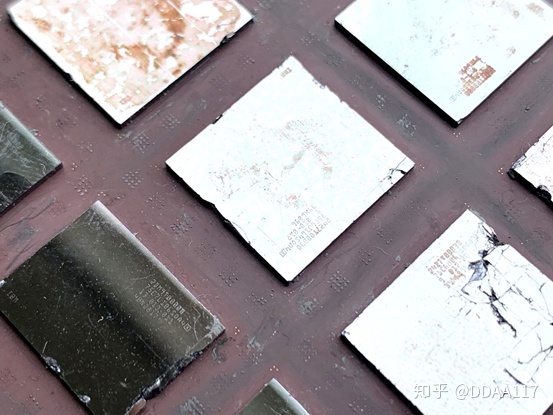

这是另一颗MCM多芯片模块，应该比Power 5更老一些，但是品相非常糟糕，CPU核心、缓存芯片中有不少都已经被压碎，而芯片周围那几圈电容全都掉了！具体参数不得而知，我甚至分不清它到底集成了几颗CPU核心、几颗缓存芯片。

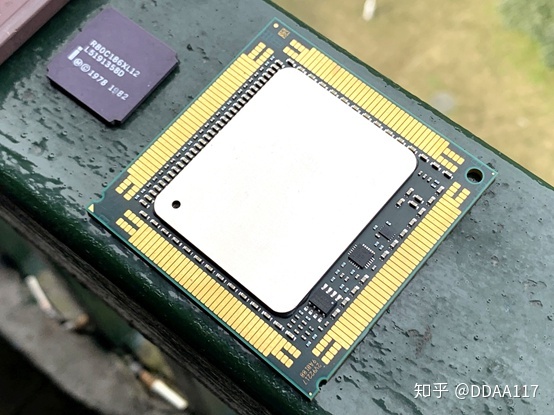

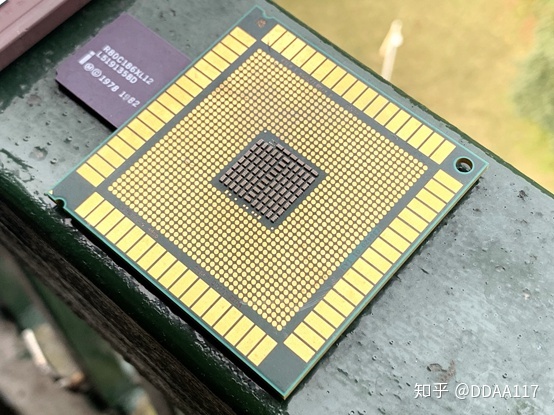

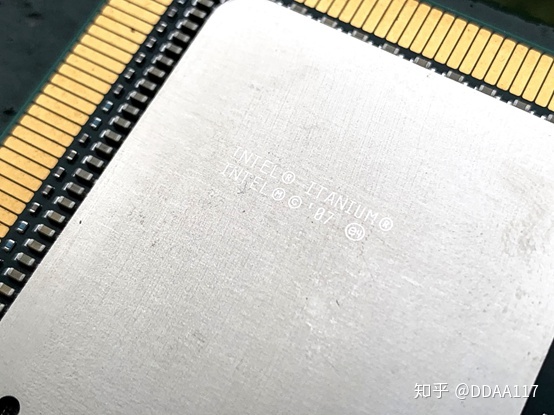

【英特尔安腾9310】

一提起英特尔处理器，不管是啥CPU都能把你参数、用途挖个底朝天。英特尔当前产品线总共就这么几条：赛扬、奔腾、凌动、酷睿、至强（服务器/工作站）、安腾（服务器）。

安腾系列虽然感觉是英特尔最高层次的CPU，但它其实和我们普通的X86处理器并不相关，因为它是基于和惠普合作的IA64架构的纯64位处理器。我们当前所有的普通台式机、服务器（至强）处理器都是基于X86架构（32位）扩展支持的X86-64架构，区别很大，两者应用并不能互通。

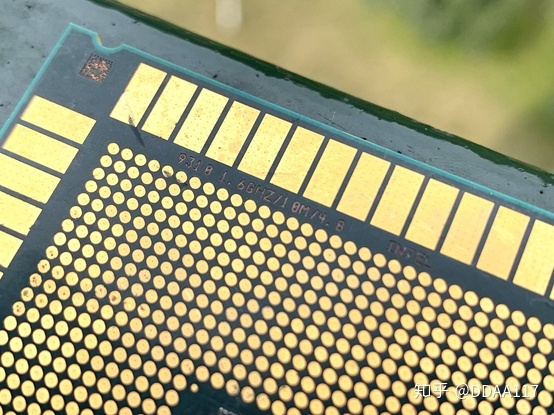

这颗安腾9310处理器发布于2010年，主频仅为1.60GHz，双核四线程设计，三级缓存容量为10MB，QPI总线带宽为4.8GT/s。安腾处理器虽然参数看起来都很弱，但价格都是天价，最便宜的一颗（就是9310）报价为942美元，贵一些的都在4000美元以上。同年同月发布的顶级6核心12线程的酷睿i7-980X（3.33GHz~3.60GHz/12MB L3/6.4GT/s）也就999美金。

第一张图中左边那颗小的陶瓷外观处理器是英特尔1991年上市的80186（嵌入式）处理器，主频为12MHz（0.012GHz）。

【一个核心四个线程的Power 7】

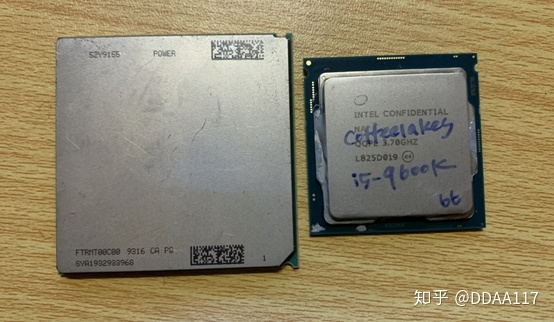

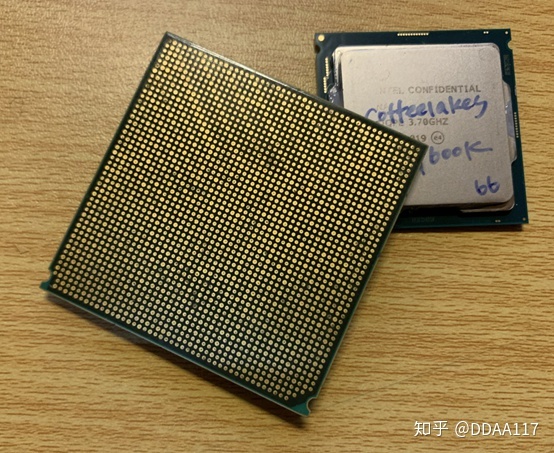

这一颗是他让我带回的IBM POWER7处理器，发布于2010年，具体型号可能是9316，核心数应该是8核，每一个核心拥有4个SMT线程，所以一共是8核32线程，三级缓存容量为32MB，由外置eDRAM来实现（有点像现在英特尔的四级缓存）。Power 7采用了当时主流的45nm制造工艺，所以频率较高，介于3.0GHz~4.25GHz之间，9316的主频可能是3.00GHz。前一代Power 6频率其实更高，有5.0GHz。

【其他CPU】

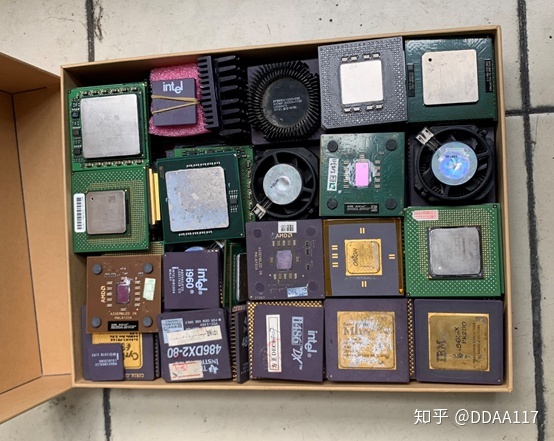

【上图】这是学弟丢在寝室的部分CPU收集品

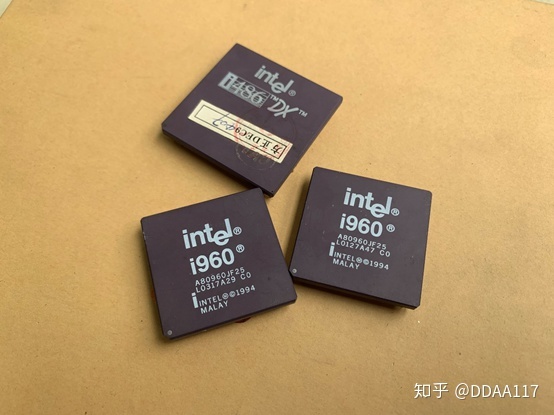

【上图】英特尔i486DX处理器以及i960（嵌入式）CPU

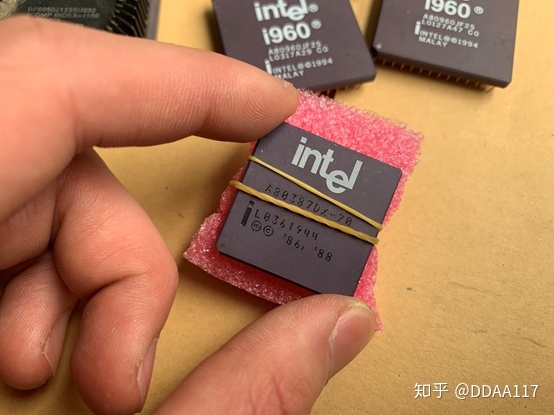

【上图】英特尔80387浮点运算协处理器（用来弥补80386处理器在浮点运算方面的不足）

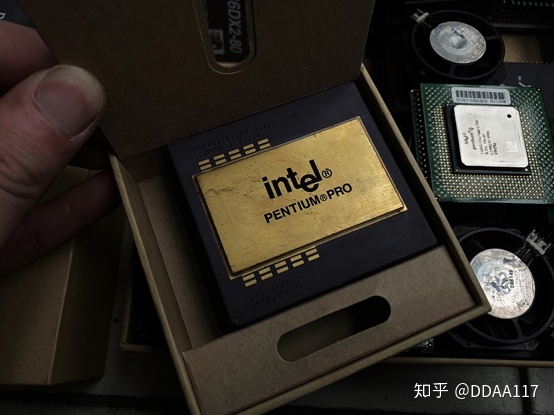

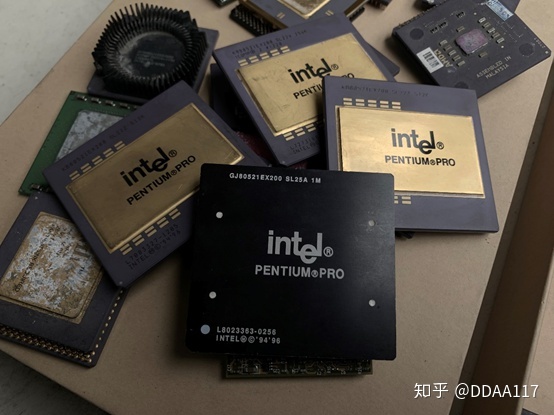

【上图】英特尔最早的服务器处理器、至强系列处理器的前身——奔腾PRO系列。

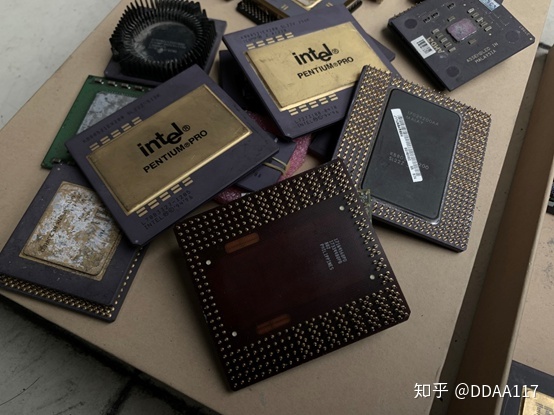

奔腾PRO的含金量很高，也是目前废品回收站最钟爱回收炼金的CPU之一。奔腾PRO的金顶、针脚中很容易提炼出大量黄金，所以二手价格会根据CPU外观材质来进行区分而不是参数。比如学弟收集的四个奔腾PRO中，价格最便宜（但该U是奔腾PRO最顶级的型号）的就是中间这个黑色树脂材质的。

以后我们会分享其他捡垃圾见到的有趣罕见型号~~
