服务器 支持modbus,工业Modbus网关服务器 modbus RTU/ASCII转modbus TCP支持PLC串口

ADM-5850G是一款多功能MODBUS串口网关,支持MODBUSTCP、MODBUSRTU和MODBUSASCII协议,能连接MODBUS以太网和串口设备。具备2个RS-485/422接口,支持波特率自定义,提供多种工作模式,适用于工业环境,具备ID映射和自动适应功能,配置可通过WebServer、Telnet或MGConfiguration软件进行。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

功能简介

MODBUS 协议是电子工业设备上应用最为广泛的一种通用协议, 现已成为一种通用的工业标准。通过此协议,各种 MODBUS 设备(如 PLC、DCS、HMI、各种仪表等)之间经由网络或串行链路可以相互进行通信。尽管如此,但使用在串口和以太网上的 MODBUS 协议是不同的,因此需要一个网关来完成两个协议之间的通讯转换工作。ADM-5850G是专门用来连通 MODBUS TCP 设备 和 MODBUS RTU/ASCII 设备的产品。

ADM-5850G是一款多功能串口 MODBUS 网关设备,它内部集成了 MODBUS TCP、MODBUS RTU 和 MODBUS ASCII 协议,并且该设备串口可通过软件灵活配置成 RS-232、RS-422 或 RS-485 模式,用户利用它可以轻松实现 MODBUS 以太网设备与 MODBUS 串口设备的无缝整合。

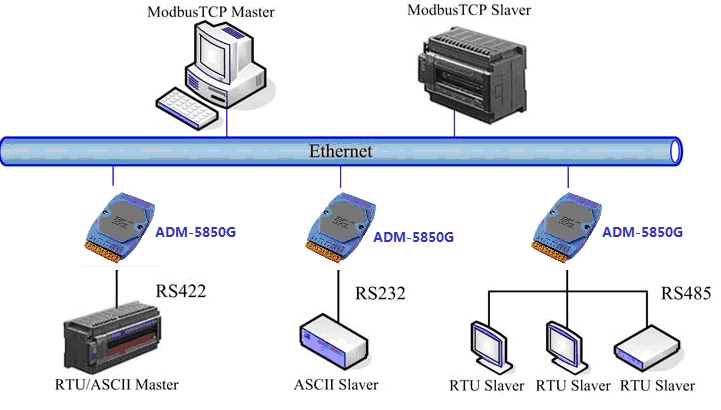

典型应用

12.html


产品特性

1、32 位 ARM

Cortex-m3 CPU;

2、10/100M 以太网接口(RJ45 接口) ;

3、串口支持2个RS-485/422 接口,支持波特率用户任意设定 300~230400bps,串口数据位、停止位、校验位均可设定,2个串口可以设定成不同波特率;

4、支持协议包括:ETHERNET、ARP、IP、ICMP、IGMP、UDP、TCP、DHCP,DNS、

MODBUS TCP、MODBUS RTU、MODBUS ASCII;

5、提 供 四 种 工 作 方 式 :

RTU_ Master--TCP_

Slaver

TCP_ Master--RTU_

Slaver

ASCII_ Master--TCP_

Slaver

TCP_ Master--ASCII_

Slaver

6、最大可支持 32个Mod bus TCP主连接;

7、提供字符超时时间自动适应功能;

8、提供 ID 映射功能,实现主机 ID 号的管理,串口1和串口2分别有不同的ID范围;

9、工作端口、目标 IP 和端口均可设定;

10、可使用 Web Server、Telnet、 MG Configuration管理软件进行配置,

软件支持Windows98/me/NT/2000/XP/WIN7/WIN8/WIN10

等操作系统;

11、工业级设计,可长期稳定远行在恶劣环境;

12、输入电压:DC9~48V, 最大工作电流:200 mA,双电源输入;

13、工作温度:-20~75 ºC;

14、保存温度:-40~85ºC;

15、35mmDIN导轨安装方式;

16、尺寸:103x72x27(mm),长x宽x高(毫米)。

MODBUS 网关服务器配置方式

ADM-5850G有三种配置方式、分别为Telnet 远程登陆配置、Web Server登陆配置、MG Configuration PC端软件进行配置。

1、WebServer登陆配置

打开IE浏览器,在地址栏输入ADM-5850G MODBUS 网关服务器的IP地址(默认为:192.168.10.245)。

2、telnet 登陆配置

在运行里输入,telnet 192.168.10.245进入命令提示设置参数。

3、MG Configuration PC端软件进行配置

安装ADM-5850G MODBUS 网关服务器配送的MG Configuration转件,可以搜索局域网网的ADM-5850G MODBUS 网关服务器设置,进行修改参数。
