demo5_1_3升压降压斩波电路(buck_boost)

升降压斩波电路(buck_boost) 工作原理：V 导通时，电源E 经V 向L 供电使其贮能，此时电流为i1 ，同时C 维持输出电压恒定并向负载R 供电；V 关断时，L 的能量向负载释放，电流为i2 ，负载电压极性为上负下正，与电源电压极性相反，该电路也称作反极性斩波电路。 基本的数量关系：稳态时，一个周期T 内电感L 两端电压uL 对时间的积分为零，即

当V处于通态期间，uL=E；而当V 处于断态期间，uL =-uo。于是：

所以输出电压为：

改变导通比α，输出电压既可以比电源电压高，也可以比电源电压低。当0< α<1/2 时为降压，当1/2< α<1 时为升压，因此将该电路称作升降压斩波电路。 电源电流 i1 和负载电流 i2 的平均值分别为 I1 和 I2 ，当电流脉动足够小时，有

如果V、VD为没有损耗的理想开关时，则输出功率和输入功率相等，即

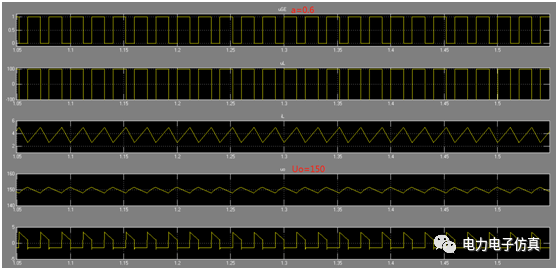

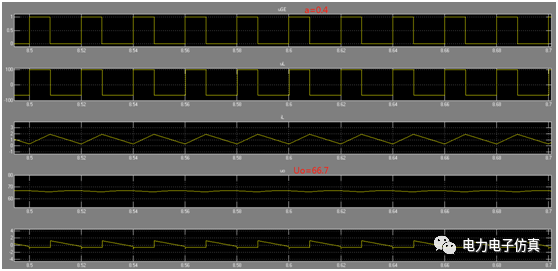

输入电压为100V ，当占空比α=0.4 、0.5 、0.6 ，输出结果分别为66.7V 、100V 、150V 仿真结果分别如下：

demo5_1_3升压降压斩波电路(cuk)

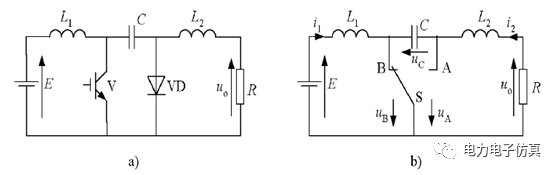

Cuk 斩波电路工作原理：V 导通时，E —L1 —V 回路和R —L2 —C —V 回路分别流过电流；V 关断时，E —L1 —C —VD 回路和R —L2 —VD 回路分别流过电流；输出电压的极性与电源电压极性相反。 基本的数量关系：

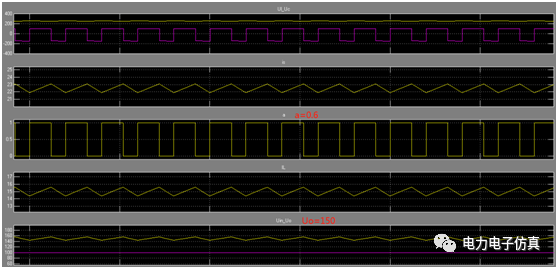

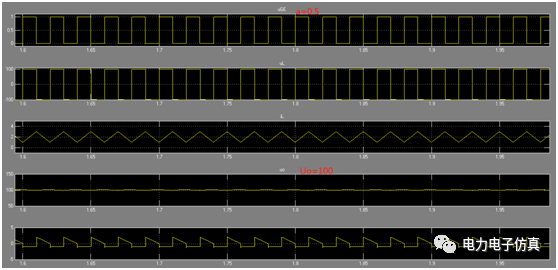

与升降压斩波电路相比，Cuk 斩波电路有一个明显的优点，其输入电源电流和输出负载电流都是连续的，且脉动很小，有利于对输入、输出进行滤波。 输入电压为100V ，当占空比α=0.4 、0.5 、0.6 ，输出结果分别为66.7V 、100V 、150V 仿真结果分别如下：

demo5_1_4升压降压斩波电路(sepic、zeta)

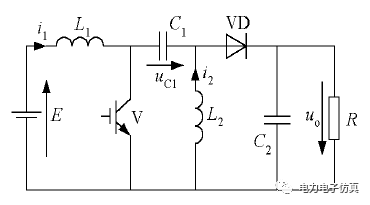

Sepic 斩波电路工作原理：V 导通时，E —L1 —V 回路和C1 —V —L2 回路同时导电，L1 和L2 贮能；V 关断时，E —L1 —C1 —VD —负载回路及L2 —VD —负载回路同时导电，此阶段E 和L1 既向负载供电，同时也向C1 充电(C1 贮存的能量在V 处于通态时向L2 转移)。 输入输出关系:

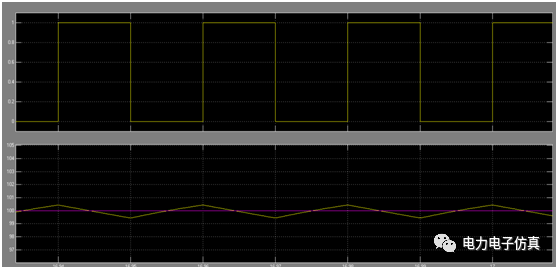

输入电压为100V ，占空比α=0.5 ，输出结果分别为100V, 仿真结果如下：

Zeta 斩波电路工作原理：V 导通时，电源E 经开关V 向电感L1 贮能；V 关断时，L1 －VD －C1 构成振荡回路，L1 的能量转移至C1 ，能量全部转移至C1 上之后，VD 关断，C1 经L2 向负载供电。 输入输出关系为：

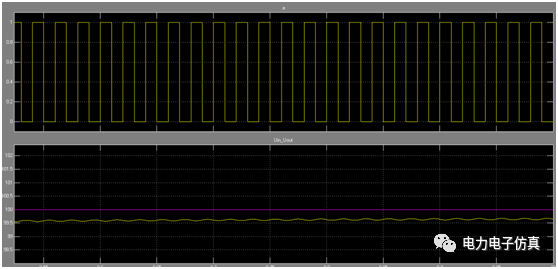

两种电路具有相同的输入输出关系，Sepic 电路中，电源电流连续但负载电流断续，有利于输入滤波，反之，Zeta 电路的电源电流断续而负载电流连续；两种电路输出电压为正极性的。 输入电压为100V ，占空比α=0.5 ，输出结果分别为100V, 仿真结果如下：
