注：本文来源于“晚亭听铃”发表在CSDN网站上的原创博文，点击阅读原文关注他！

在分析态密度(DOS)时，常常用p4vasp这个软件来读取vasprun.xml，进而获得需要的各元素或轨道对应的图形。然后，利用p4vasp的export功能将数据输出画图。具体操作参见：

https://www.bigbrosci.com/2018/02/08/ex39/

注：本例中的数据来源也是该博文，感谢原作者的分享

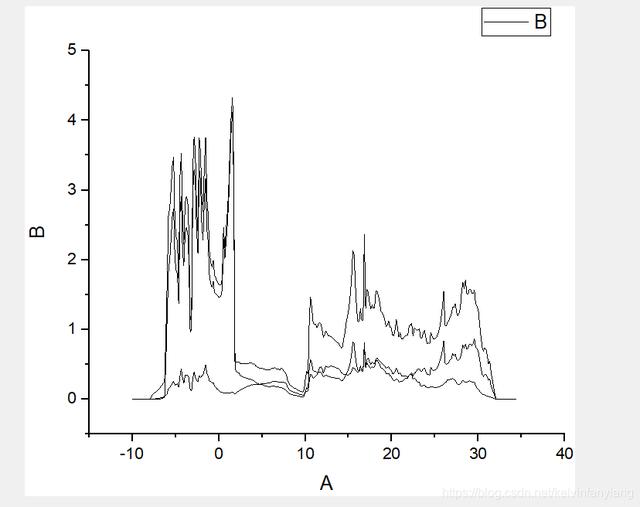

然而，在将数据输出为dat格式后，发现一个问题，即：p4vasp把所有的数据都由上到下排在两列中，画图时面临着只有一个x， 一个y的情况，画出来的图如下：

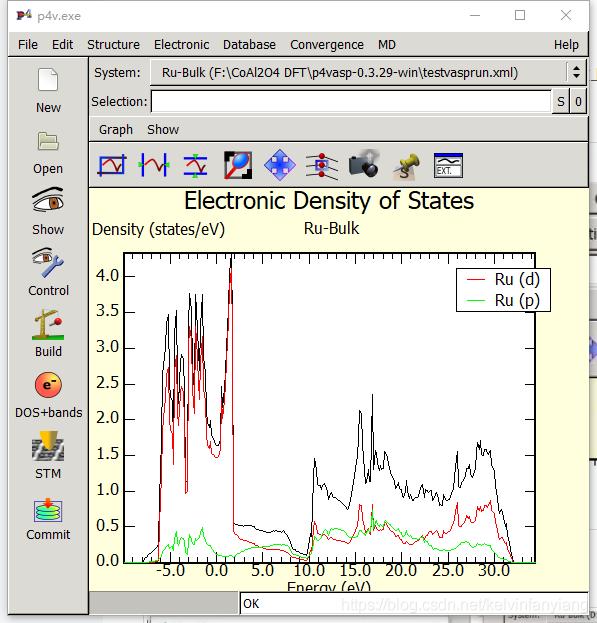

而软件中的样子(我们想画成的样子)起码有颜色区别：

观察了数据后发现，每组数据是301行，之后有一个空行，然后再接301行，如此反复。当然数据量少可以手动剪切粘贴，但是数据很多的时候就会很繁琐。因此，想着利用python中的pandas功能来将这些数据每302行(含最后一个空行)为一组，取出，放在新的两列，然后再进行画图。整理好思路，我们先把dat文件放到excel转为csv格式(记得分列)，然后运行Python程序(py文件和csv在一个文件夹即可)

代码如下：

# -*- coding: utf-8 -*-"""Created on Sat Dec 12 20:15:08 2020@author: fya"""#观察数据，301行后有一个空行。import pandas as pddf0=pd.read_csv('testRu.csv',header=None) #记得更改为自己的csv文件名l=len(df0) #获取长度l=l+1 #把最后一行空行也算上，要不然后面除以302会有错误print(l)print(df0.head)df=df0.iloc[0:301,:].reset_index(drop=True) #前301行数据为第一组，0：301是取从第0行到第300行，第301不取。reset_index(drop=True) 是为了去除原有的index，重新从0生成indexprint(df.tail)df_values=localsl=int(l/302) #用除法后要变为int，不然默认float，到后面range部分会出错print(l)for i in range(2,l+1): #range括号左含右不含 l1=302*i-302 l2=302*i-1 df_values['df'+str(i)]=df0.iloc[l1:l2,:].reset_index(drop=True) #随着i的不同，每301行都取出，index不受原始数据影响，都是从0开始 df=pd.concat([df,df_values['df'+str(i)]],axis=1,join='outer') #将取出的数据横着排列,axis=1，形成新的df，然后与下一个i产生的新的列继续合并直到结束print(df)df.to_csv('dos.csv',header=None,index=None) #不要column和index，以免画图时出错print('Done!')

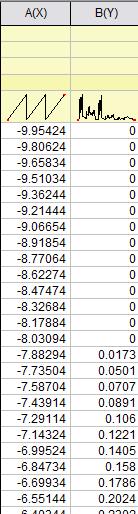

用Python分好组是如下图这样的：

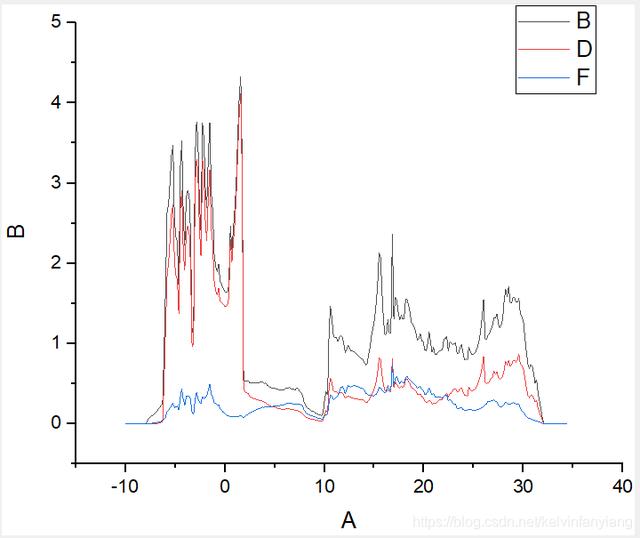

放入origin，设置对应的x，y，画图如下：
